絕密★考試結束前
七彩陽光聯盟、金麗衢十二校2022-2023學年高三下學期3月聯考
高三技術 試題
本試卷分兩部分，第一部分信息技術，第二部分通用技術。滿分 100分，考試時間90分鐘。
第二部分 通用技術（共 50 分）
一、選擇題（本大題共 12 小題，每小題 2 分，共 24 分。每小題列出的四個備選項中只有一
個是符合題目要求的，不選、多選、錯選均不得分）
1．如圖所示是一款室外智能巡檢機器人，能夠自主構建大場景高精度地圖，實時
準確定位，可檢測異常行為及各種設備狀態。下列關于該機器人的說法中不．正．
確．的是
A．運用導航定位、圖像智能識別與分析等多項技術體現了技術的綜合性
B．機器人前方配有雷達，符合設計的技術規范原則
C．轉軸結構使高清攝像頭可 360°旋轉，說明功能的實現需要相應結構來保證 第 1 題圖
D．機器人檢測技術的內容和體系復雜體現了技術的復雜性
2．小明要制作一個木質掛架，從結構穩固程度考慮，下列方案中最合理的是
A B C D
3．如圖所示是某形體的主視圖和左視圖，相對應的俯視圖是
A B
第 3 題圖
C D
通用技術實踐課上，小明設計了如圖所示的零件，實
踐室中臺鉆的最大鉆孔直徑為 12mm，請根據題圖完成第
4－5 題。
4．圖中錯標、漏標的尺寸分別有
A．1 處、1 處 B．1 處、2 處
C．2 處、2 處 D．2 處、1 處
第 4-5 題圖
高三通用技術 試題 第1頁 共 6 頁
5．用厚度為 5mm 大小合適的鋼板制作該零件，下列說法中不．合．理．的是
A．為了便于觀察劃線痕跡，用劃針劃線后可用樣沖在痕跡上沖眼
B．用圓銼加工該零件外輪廓的各段圓弧
C．需要用到的工具：鋼直尺、樣沖、劃規、鋼鋸、平銼、麻花鉆等
D．在平口鉗上夾緊鋼板并調整位置，戴上防護眼鏡，進行鉆孔
6．小明準備在通用技術實踐室用實木板制作一個如圖所示的掛件，下列關于該掛件加工流程的
分析合理的是
A．用實木板加工時，先刨削再畫線
B．加工掛孔時，畫線后先使用樣沖沖眼后再打孔
C．加工外形時，先用板鋸鋸直邊，再用單刃刀鋸鋸曲邊
D．加工中間“心”型鏤空部分時，先用手搖鉆鉆一排孔，再用鋼絲鋸鋸割
掛孔
第 6 題圖
第 7 題圖
7．如圖所示是一款液壓伸縮桿夾持機構。其中轉軸固定在支架上，夾持手臂沿滑槽直線移動以
達到夾持或松開工件的效果。下列關于構件間連接方式和受力形式的分析中不．正．確．的是
A．夾持手臂與滑槽之間為動連接
B．桿 2 與齒輪之間為鉸連接
C．當伸縮桿變短時，夾持手臂之間的距離縮短
D．工件夾緊時，桿 1 主要受力形式為受壓
如圖所示是某門禁控制系統示意圖。該控制 單門控制器
系統主要由單門控制器、電子閥門、進門刷卡器、
出門按鈕、電鎖等部分組成。其工作原理是：出門 連接電腦串口
電鎖
按鈕被按下或者進門刷卡器讀取正確卡片信息
后，單門控制器發出信號通過電子閥門使電鎖斷
電，從而使電鎖失去吸力。當門禁控制系統出現故
管理終端
障時，可通過管理終端來分析出現故障的原因。根 進門刷卡器 出門按鈕
據示意圖及描述完成第 8－9 題。
8．下列關于該門禁控制系統的分析中不．正．確．的是 第 8-9 題圖
A．該系統可在各種高溫、潮濕、日曬等環境下正常使用，體現了系統的環境適應性
B．電子閥門損壞時門禁系統無法控制電鎖的通斷，體現了系統的整體性
C．電子閥門的性能屬于該系統優化的約束條件
D．該系統在門內不需要刷卡只需按出門按鈕就可打開電鎖，體現了系統的目的性
9．下列關于該門禁控制系統的分析中正確的是
A．控制方式屬于閉環 B．控制量是單門控制器發出的信號
C．控制器為管理終端 D．執行器是電子閥門
高三通用技術 試題 第2頁 共 6 頁

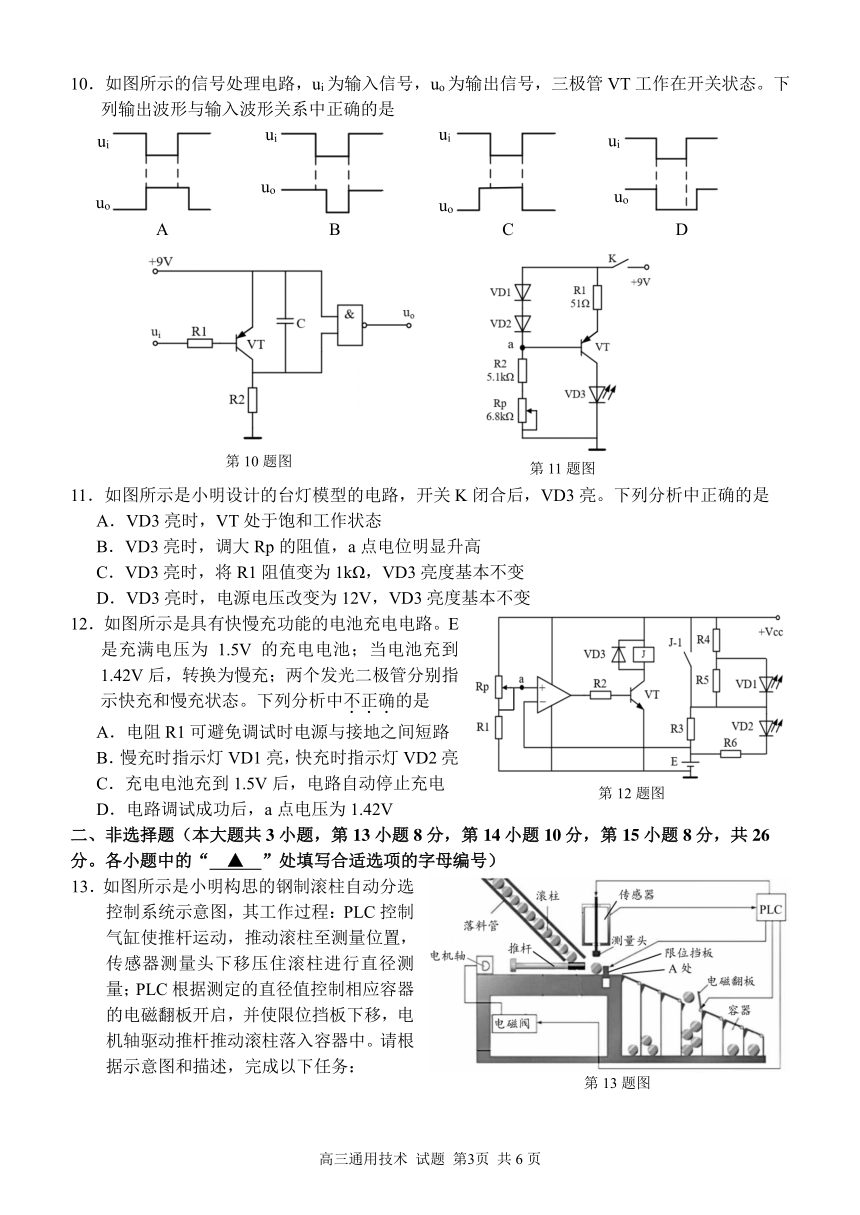

10．如圖所示的信號處理電路，ui 為輸入信號，uo為輸出信號，三極管 VT 工作在開關狀態。下
列輸出波形與輸入波形關系中正確的是
u ui ui i ui
uo
u uo o
uo
A B C D
第 10 題圖
第 11 題圖
11．如圖所示是小明設計的臺燈模型的電路，開關 K 閉合后，VD3 亮。下列分析中正確的是
A．VD3 亮時，VT 處于飽和工作狀態
B．VD3 亮時，調大 Rp 的阻值，a 點電位明顯升高
C．VD3 亮時，將 R1 阻值變為 1kΩ，VD3 亮度基本不變
D．VD3 亮時，電源電壓改變為 12V，VD3 亮度基本不變
12．如圖所示是具有快慢充功能的電池充電電路。E
是充滿電壓為 1.5V 的充電電池；當電池充到
1.42V 后，轉換為慢充；兩個發光二極管分別指
示快充和慢充狀態。下列分析中不．正．確．的是
A．電阻 R1 可避免調試時電源與接地之間短路
B．慢充時指示燈 VD1 亮，快充時指示燈 VD2 亮
C．充電電池充到 1.5V 后，電路自動停止充電
第 12 題圖
D．電路調試成功后，a 點電壓為 1.42V
二、非選擇題（本大題共 3 小題，第 13 小題 8 分，第 14 小題 10 分，第 15 小題 8 分，共 26
分。各小題中的“ ▲ ”處填寫合適選項的字母編號）
13．如圖所示是小明構思的鋼制滾柱自動分選
控制系統示意圖，其工作過程：PLC 控制
氣缸使推桿運動，推動滾柱至測量位置，
傳感器測量頭下移壓住滾柱進行直徑測
量；PLC 根據測定的直徑值控制相應容器
的電磁翻板開啟，并使限位擋板下移，電
機軸驅動推桿推動滾柱落入容器中。請根
據示意圖和描述，完成以下任務：
第 13 題圖
高三通用技術 試題 第3頁 共 6 頁
（1）小明構思出該系統的方案，為完成該裝置的設計，根據設計的一般過程，小明接下來還需
要完成 → → ；
A．通過查閱圖書資料、瀏覽互聯網等方式收集有關信息；
B．優化設計方案；
C．詢問調查是否需要設計該系統；
D．進行設計分析；
E．繪制圖樣并制作模型或原型；
F．編寫該系統的使用說明書。
（2）設計該系統時，既要考慮鋼制滾柱自動分選的準確度又要考慮所采用各種設備的成本，這
體現了系統分析的（單選） ；
A．整體性原則； B．科學性原則； C．綜合性原則
（3）為實現電機（單向轉動一圈）驅動推桿推動滾柱落入容器后帶動推桿返回，小明重新設計
推桿機構，并構思下列幾種電機驅動推桿的方案，其中合適的是（單選） ；
電機軸 鉸連接 推桿 固定導軌 凸輪 滑槽
A B C
（4）要保證不同直徑大小的滾柱能順利落入相應的容器內，合理的措施是（多選） ；
A．先使相應容器電磁板開啟，再同時進行電機驅動推桿推動滾柱和限位擋板下移；
B．使相應容器電磁板開啟后，先讓限位擋板下移再啟動電機驅動推桿推動滾柱；
C．合理設計電機驅動推桿機構，使推桿最右側可推到限位擋板處；
D．合理設計電機驅動推桿機構，使推桿最右側可推到示意圖中的 A 處。
14．如圖所示是小明為某場地運送工具箱而設計的傳送系統。滾動滑軌 A 和滾動滑軌 B 通過支
撐板與水泥地面剛連接；滾動滑軌 1 和滾動滑軌 2 由多個 Φ30mm 間距 30mm 的滾軸組成，
可將工具箱由位置 A（位置 C）送到位置 B（位置 D）；工具箱的大小為長 180mm 寬 150mm
高 120mm；裝置底座上的安裝孔均為 Φ12 的光孔。工具箱由位置 B 移動到位置 C 的裝置未
設計。請你幫助小明設計該裝置，具體要求如下：
①可將工具箱從位置 B 處移動到位置 C 處；
②移動過程中工具箱運動平穩可靠；
③采用減速電機驅動（數量不限）；
④整個裝置結構簡單，具有一定的強度和穩定性；
⑤其余材料自選。
裝置底座
滾動滑軌 2
位置 D
位置A
位置 B 位置 C
滾動滑軌 1
支撐板
第 14 題圖 a 第 14 題圖 b
高三通用技術 試題 第4頁 共 6 頁
請根據描述和設計要求完成以下任務：
（1）畫出該裝置機械部分的設計草圖（電機可用方框表示，工具箱可用簡單線條表示），簡要說
明方案的工作過程；
（2）在設計草圖上標注主要尺寸；
（3）將裝置底座安裝到水泥地面上時，需要的連接件和安裝工具分別是 ▲ 和 ▲ ；
A B C D E F
（4）將設計好的裝置安裝完成后進行試驗，其中不．合．理．的是（單選） ▲ 。
A．運行裝置，觀察是否可將工具箱由位置 B 移動至位置 C；
B．運行裝置，觀察工具箱在移動過程中是否平穩；
C．在滾動滑軌 A 上逐漸添加砝碼觀察滾動滑軌 A 的承重能力。
15．如圖 a 所示是小明初步構思的門禁閘門控制系統電路圖，圖 b 是門禁閘門結構示意圖。刷卡
時，若門卡信息匹配正確則打開閘門并在刷卡 10 秒后關閉閘門（暫不考慮閘門開、關到位
時電機如何停止）；綠色發光二極管亮指示閘門打開狀態，紅色發光二極管亮指示閘門關閉
狀態。其中 IC1 為刷卡檢測電路，若門卡信息匹配正確則 IC1 輸出一個低電平脈沖信號（脈
沖結束后穩定為高電平）。請完成以下任務：
行人檢測處
刷卡處
指示燈
閘門
第 15 題圖 b
第 15 題圖 a
（1）根據電路原理分析，紅色發光二極管是（單選） ；
A.VD1； B.VD2； C.VD3； D.VD4
（2）小明搭建了電路并通電測試，當 555 的 3 腳輸出為低電平時，VD1、VD2 同時不亮，無法
正確指示閘門打開與關閉狀態，可能的原因有(多選) ；
A.VT1 發射結斷路； B.VT2 發射結斷路； C.R3 阻值偏大； D.R4 阻值偏小
（3）小明發現刷卡 10 秒后閘門關閉，容易導致刷卡人通過后其他人跟隨著進入。小明修改了電
路功能要求：若檢測到有人通過閘門則馬上關閉閘門，無人通過則 10 秒后關閉閘門。小明
在門禁結構（圖 b）的行人檢測處添加了一個人體檢測電路，圖 c 電路圖中 IC2 為人體檢
測電路，若檢測到人體通過 IC2 輸出一個低電平脈沖信號（脈沖結束后穩定為高電平）。請
在虛線框 1 中補全電路以實現上述功能。提供的元器件有：1 個電阻，1 個合適的三極管；
高三通用技術 試題 第5頁 共 6 頁
第 15 題圖 c
（4）閘門開、關到位時電機若繼續運轉可能導致損壞，小明想使閘門完全打開或者關閉時電機
停止運轉，請在虛線框 2 內重新設計繼電器控制電機正反轉的電路，并標明 J1-1、J-2、J2-
1、J2-2，要求電路連線簡單。提供的元件有：限位開關 K1（閘門完全閉合時斷開）和限位
開關 K2（閘門完全打開時斷開）。
第 15 題圖 d
高三通用技術 試題 第6頁 共 6 頁
高三技術 參考答案及解析
一、選擇題（本大題共 12 小題，每小題 2 分，共 24 分。每小題列出的四個備選項中只有一個是
符合題目要求的，不選、多選、錯選均不得分）
1.【答案】B
【解析】機器人前方配有雷達不是技術規范要求，不能體系技術規范原則。
2.【答案】B
【解析】木頭順著紋路的方向承重能力較強，故選擇 B 選項。
3.【答案】C
【解析】根據投影面的相似性（線面關系），可以快速排除錯誤答案；形體的立體圖和完整三視圖
如下所示：
4.【答案】B
【解析】如圖所示錯標 1 處，漏標 2 處
5.【答案】B
【解析】使用圓銼加工該零件外凸輪廓的圓弧不合適，應用平銼或半圓銼。
6.【答案】A
【解析】實木板加工時，先刨削平整再畫線，A 選項正確；木工打孔時不需要沖眼，B 選項錯誤；
木工使用鋼絲鋸鋸割曲線，C 選項錯誤；加工中間鏤空部分時應打單孔，將鋼絲鋸穿過孔后按照到
鋸弓上鋸割出鏤空部分，不需要打排孔，D 選項錯誤。
7.【答案】B
【解析】桿 2 帶動齒輪一起轉動，應為剛連接。
8.【答案】C
【解析】電子閥門的性能屬于該系統優化的影響因素。
高三通用技術 參考答案及解析 第1頁 共 3 頁
9.【答案】D
【解析】該控制系統主要由單門控制器、電子閥門、進門刷卡器、出門按鈕、電鎖等部分組成。單
門控制器是控制器，電子閥門是執行器，電鎖是被控對象。控制方式為開環控制。控制量為電子閥
門產生的量。
10.【答案】D
【解析】與非門在電路中起到非門的作用；此題考查電容的延時作用，此電路為電容充電延
時；首先，根據非門作用排除 A、C 選項；再根據電容的延時，排除 B 選項。
11.【答案】D
【解析】該電路為恒流源電路，只要取樣電阻 R1 阻值不變，經過 VD3 的電流就基本不變。
12.【答案】C
【解析】充電電池充到 1.5V 后，電源依舊可以通過電阻 R4、R5、R3 向電池充電，故 C 選項錯
誤。
二、非選擇題（本大題共 3 小題，第 13 小題 8 分，第 14 小題 10 分，第 15 小題 8 分，共 26 分。
各小題中的“ ▲ ”處填寫合適選項的字母編號）
13.【答案】14（1）E→B→F ；（一個空選對得 1 分）（2）C ；1 分 （3）A ；2 分
（4）B,D ；2 分 （無順序區分，全選對得 2 分，選一個選項正確得 1 分，多選及有錯選不得分）
【解析】（1）在設計的一般過程中當方案確定后還需要：繪制圖樣并制作模型或原型→優化設計
方案（測試、評估、優化）→編寫產品說明書；（2）既要考慮又要考慮，綜合考慮統籌兼顧，體現的
是系統分析的綜合性分析原則；（3）電機軸單向轉動一圈，帶動切割裝置左右直線往復運動，曲柄
連桿結構可行；B 選項中凸輪結構只能推動推桿無法使推桿復位，故錯誤；C 選項中電機軸無法帶
動連桿轉動，故錯誤（4）流程的先后順序安排問題，應先開啟翻板，限位下降后再推動滾柱。
14.【答案】（3）A、F，（有順序要求，一個空選對得 1 分）；（4）C。1 分
（1）（2）。
液壓伸縮桿
電機+齒輪
與底座相連
搬運裝置
【解析】（1）評分標準：能固定在地面上，1 分；可將工具箱由位置 B 移動到位置 C，2 分；工具箱
在移動過程中能保持平穩可靠，2 分；（2）由位置 B 至位置 C 的尺寸 400 或 90°得 1 分，其他合理
尺寸（如搬運裝置應與工具箱大小尺寸相匹配）得 1 分；（3）安裝到水泥地上使用膨脹螺栓和活動
扳手；（4）滑軌 A 是已知基礎條件，不需要進行試驗檢測。
高三通用技術 參考答案及解析 第2頁 共 3 頁
450
15. 【答案】（1）A，2 分；（2）A、C，2 分；（選一個選項正確得 1 分，多選及有錯選不得分）
（3）2 分；三極管及電阻連線均正確得 2 分，如圖所示
三極管選擇正確及管腳連對端口得 1 分，如圖所示
（4）連線及觸點標號均正確得 2 分，若出現連線正確未標觸點得 1 分，其余情況不得分
高三通用技術 參考答案及解析 第3頁 共 3 頁
【解析】
（1）該電路為 555 的單穩態電路，當 2 腳獲得一個短暫的低電平時，3 腳由穩定輸出狀態低電平
變為暫穩態高電平維持一定時間后再變為穩定輸出狀態低電平，故 3 腳輸出低電平時紅燈亮即 VD1
亮；
（2）3 腳輸出低電平時，VT1 發射結斷路則無法正常工作，可導致 VD1 不亮；當 R3 阻值偏大
時，流過 VD1 的電流小，VD1 不亮；故選 A、C；
（3）當人體檢測電路檢測到有人經過時應使電容 C1 快速充滿電使 3 腳輸出低電平關閉閘門，故采
用 PNP 三極管；
（4）3 腳輸出高電平時，繼電器 J2 吸合，電機正轉閘門打開，閘門完全打開時 K2 斷開，電機停
止轉動；3 腳輸出低電平時，繼電器 J1 吸合，電機反轉閘門關閉，閘門完全關閉時 K1 斷開，電機
停止轉動。
高三通用技術 參考答案及解析 第4頁 共 3 頁
