1.2 穩固結構的探析 課件(共34張PPT)-2022-2023學年高中通用技術蘇教版(2019)必修《技術與設計2》

資源下載
  1. 二一教育資源

1.2 穩固結構的探析 課件(共34張PPT)-2022-2023學年高中通用技術蘇教版(2019)必修《技術與設計2》

資源簡介

(共30張PPT)
臺風來襲之后。。。
樹歪了
車、船翻了
廣告牌倒了
    思考:同樣在臺風的破壞下,為什么有一些樹、房子或廣告牌等被刮倒,而另一些建筑卻穩如泰山一點都不受臺風影響呢?
第一單元 結構與設計
穩固結構的探析

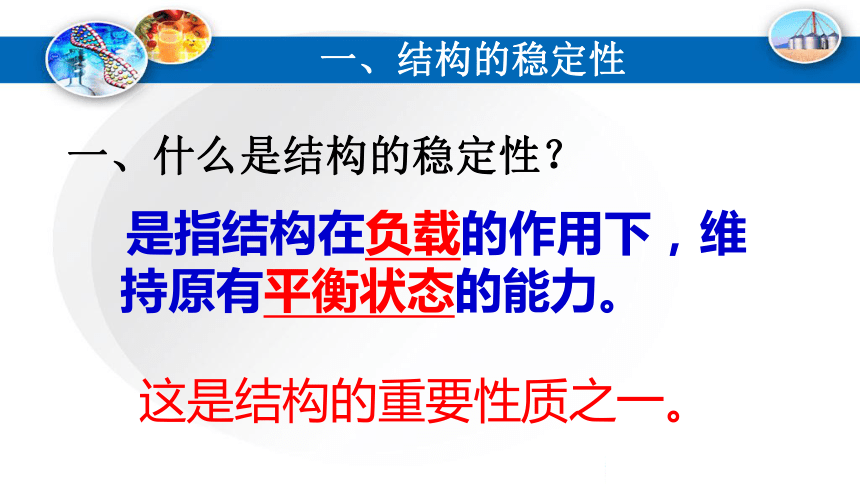

一、什么是結構的穩定性?
一、結構的穩定性
 是指結構在負載的作用下,維持原有平衡狀態的能力。
這是結構的重要性質之一。
一、結構的穩定性
單 擺
倒 擺
穩定:物體受干擾后,允許狀態有所波動,但擾動消失后,能重新返回到原來平衡狀態。
不能回到原有平衡狀態的,則為不穩定
一、結構的穩定性
在建筑中必須考慮到結構的穩定性。
一、結構的穩定性
在日常生活產品設計時也要考慮到結構的穩定性。
影響結構穩定性的主要因素
一、結構的穩定性
影響結構穩定性的主要因素:
【實驗探究1】:
思考1:有如下兩個瓶子平放在桌上,分析哪個瓶子更穩定?為什么?
一、結構與穩定性
影響結構穩定性的主要因素:
【實驗探究1】:
在一塊薄木板上,有A、B、C三個礦泉水瓶子,A瓶中裝滿水,B瓶中有半瓶水,C是空瓶,請均勻用力,慢慢抬起木板的一端,看看哪個瓶子最后倒下?再換瓶子位置重做結果又是怎樣?
A
C
B
二、影響結構穩定性的因素
二、影響結構穩定性的因素
結論1:結構重心位置的高低影響結構穩定性:重心越低,穩定性越好;重心越高,穩定性越差。
二、影響結構穩定性的因素
問題:人站立時穩定,身體傾斜到一定程度的時候會變的不穩定,為什么重心下降了,反而不穩定了呢?
【實驗探究2】:重心與穩定性的關系
觀察并思考:
重心的垂線在哪個位置的時候長方形架會傾倒?
二、影響結構穩定性的因素
二、影響結構穩定性的因素
   結構重心的置高低影響結構穩定性的結論成立是有條件的,條件是:
  結構重心所在點的垂線是否落在結構底面的范圍內,落在底面范圍內就是穩定的,反之就會不穩定。
二、影響結構穩定性的因素
二、影響結構穩定性的因素
案例
比薩斜塔為什么不倒塌?
它從1174年始建,1350年竣工,經歷了176年。但由于塔身過重,地質松軟,因此塔身仍以每年1.25毫米的速度向南傾斜。到1999年1月,塔頂比中軸線偏斜已達4.8米。
二、影響結構穩定性的因素
意大利當局為了拯救斜塔,已向全世界廣泛征求保護方案,同時在塔的北側加壓了830噸的鉛塊,并在塔身的三分之一處加了一圈銅纜,向北牽拉固定。
二、影響結構穩定性的因素
 【探究試驗3】
在上述試驗1中,改為只用裝滿水的瓶子A和空瓶子C做試驗,但給空瓶C加個底座,請均勻用力,慢慢抬起木板的一端,看看哪個瓶子先倒下?
影響因素:接觸面大小???
一、結構與穩定性
哪種狀態的手機支架更加穩定?
注意:支撐面≠接觸面。
接觸面:是物體與地面接觸形成的面。
支撐面:將物體放置在一個平面上,連接物體所有支撐點的平面就是支撐面。
二、影響結構穩定性的因素
二、影響結構穩定性的因素
結論2:結構與地面接觸所形成的支撐面的大小有關,支撐面積越大,結構越穩定。
問:如何讓你的通用技術書本直立在桌面上?
二、影響結構穩定性的因素
二、影響結構穩定性的因素
結論3:結構的穩定性與結構的形狀有關。
二、影響結構穩定性的因素
 【探究試驗4】
通過這節課的學習,能否通過增加或者改變該結構的一些零件,從而提高結構的穩定性?
防抖云臺
三、穩定結構的應用
2、倒置玻璃瓶預報地震
四、不穩定結構的應用
1、防盜推拉門
3、欹器
四、不穩定結構的應用
欹器(欹qī),又常被稱做歌器。它是一種計時器,類似沙漏。其上放置勻速滴水,則形成周期性自動滴入水、傾倒水、空瓶立正,循環往復。
