§2-3 流程的優化
技術素養 | 設計學習 | 操作學習
第二章 流程及其設計
“凡為甲，必先為容，然后制革。權其上旅與其下旅，而重若一。以其長為之圍。”
——《考工記》皮革制作工藝
延遲
TASK
探析流程的優化
進行簡單的流程優化

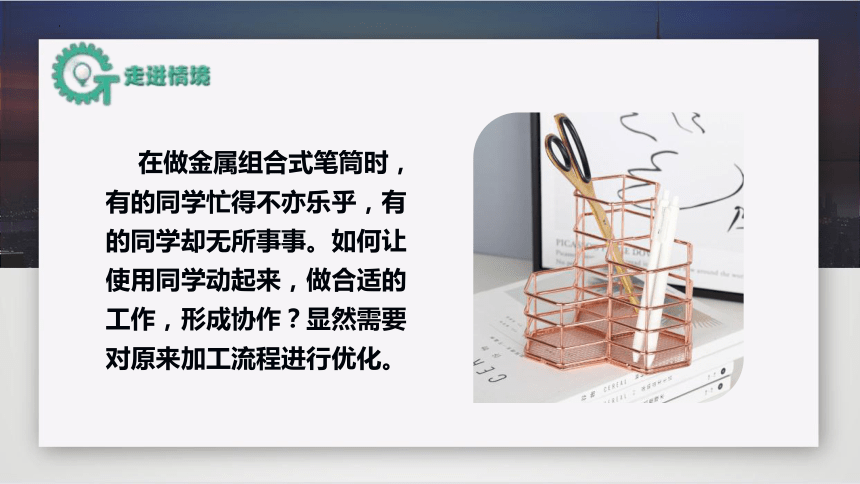

在做金屬組合式筆筒時，有的同學忙得不亦樂乎，有的同學卻無所事事。如何讓使用同學動起來，做合適的工作，形成協作？顯然需要對原來加工流程進行優化。
流程的優化
概 述
對流程的改進過程，稱為流程的優化。
包 括
工期優化
工藝優化
技術優化
成本優化
質量優化
目 的
提高工作效率；
降低成本；
降低勞動強度；
節約能耗；
減少環境污染；
保證安全生產。
流程的優化——工期優化
優化意義：節省工期。工期優化對于大型建筑施工、修路、水利工程等，可縮短工期，減少工程成本，提高經濟效益。
優化途徑：在不改變工藝的條件下，將某些環節的串行改為并行。
存在問題：串行工序改并行工序可能需要人力和物力的增加。
洗水壺
燒開水
洗茶具
取茶葉
倒開水沖泡
完成
3分鐘
10分鐘
8分鐘
1分鐘
1分鐘
需要23分鐘
流程的優化——工期優化
洗水壺
燒開水
取茶葉
洗茶具
倒開水沖泡
完成
3分鐘
10分鐘
1分鐘
8分鐘
1分鐘
主要方法：將串行工序改為并行工序
只需要14分鐘
流程的優化——工期優化
早期加工：先用一個鉆頭在竹塊上鉆孔，再鉆一個孔。效率低。
竹塊
鉆頭
流程的優化——工期優化
竹塊
鉆頭1
鉆頭2
二期優化：用四個鉆頭在竹塊兩側同時鉆孔，每側鉆孔深度減小，提高效率
竹塊
鉆頭1
鉆頭2
鉆頭3
鉆頭4
一期優化：用兩個鉆頭同時在竹塊上鉆孔，效率有所提高。但鉆孔需要較長時間，鉆孔較深，容易開裂。
流程的優化——工期優化
在把串行工序改為并行工序時，要把人力和物力增加的成本與工期縮短的成本進行比較。如果改進后的總成本是降低的，那么改進方案就是可行的。
流程的優化——工藝優化
優化意義：采用先進工藝技術，能縮短工期，提高質量，降低能耗，成本，提高效率，使各方面指標整體提升。
優化途徑：改進工藝，改進環節和時序。
條件：設備和工藝水平的提高。
Ａ．切削法
特點：
工藝簡單
切削時間太長，生產效率低
材料的利用率很低
流程的優化——工藝優化
Ｂ．少切削法
原料斷料后，放在加熱爐內加熱變軟，然后用模具將其鍛壓成型，再經過熱處理，以提高法蘭的硬度，然后按照尺寸要求，進行少量的切削加工，并檢查質量。
少切削法增加了環節
特點：工藝較多,使用的設備多 。
優點：切削量少,減少了材料的浪費,生產效率高。
流程的優化——工藝優化
試比較法蘭的兩種加工工藝
（假設鋼材的價格為3800元／噸）
加工方法 １個法蘭的成品質量 材料利用率 １萬個法蘭浪費鋼材的質量 浪費總金額(元）
切削法 ９.2Kg 40%
少切削法 90%
55200kg
9200kg
209760
34960
（不考慮廢材回收或繼續利用）
流程的優化——工藝優化
零件加工方法小結
切削法：使用切削的方法去除所有加工余量，將產品加工成所要求的形狀。
少切削法：使用鑄造或鍛造等工藝，使毛坯形狀接近產品形狀，再通過切削加工達到尺寸等精度要求。
流程的優化——成本優化
優化意義：降低成本，節省資金。
優化途徑：優化環節和時序。
①最優線路 ②采用批量生產，減少人力 ③相同環節的情況下采取不同的時序
條件：研究流程內在機理（產品質量必須保證）
某物流公司要將一批蔬菜送往ABCD四個蔬菜批發市場，每店接收四分之一的蔬菜。各點的距離如圖所示（單位：千米），物流公司的點在O點，
合理的行車流程應為（ ）
A.OBCDAO
B.ODABCO
C.ODCBAO
D.OCDABO
B
流程的優化——成本優化
流程的優化——成本優化
主要手段：優化環節和時序
1.減少環節，增加設備減少人力；
2.相同環節的情況下采取不同的時序。
條件：研究流程內在機理（產品質量必須保證）
消耗減少、成本降低。
流程的優化——成本優化
流程的優化——技術優化
優化意義：提高工作效率,降低勞動強度。
優化途徑：應用先進技術。
條件：新技術、新設備的誕生。
流程的優化——質量優化
優化意義：提高效率，提高質量，安全生活。
優化途徑：改進環節。
條件：研究流程內在機理。
問：現有一桶水用來洗衣服，有兩種方法：一是用整桶水洗一次；二是分成兩個半桶洗兩次。請問哪種情況衣服洗得更干凈？
當我們提取或洗滌某種東西時，用大量溶劑提取或洗滌一次，其效果遠不如用同樣多的溶劑，分成幾次提取或洗滌好。
“少量多次”
流程的優化
流程優化的內容 流程優化涉及的指標
臺燈生產由串行改為并行
斧頭制作由切削法改為少切削法
旅游路線的優化
銀行用ATM機取代窗口存取款
中藥分兩次熬制提高藥效
工期優化
工藝優化
成本優化
技術優化
質量優化
流程優化——練習4(P69)
增加語音提醒環節
本單元小結
