通用技術會考復習
技術與設計2
Review of general technical examination
粵科版
第一章 結構與設計
通用技術會考復習
Review of general technical examination
1.1結構與設計
本章思維導圖

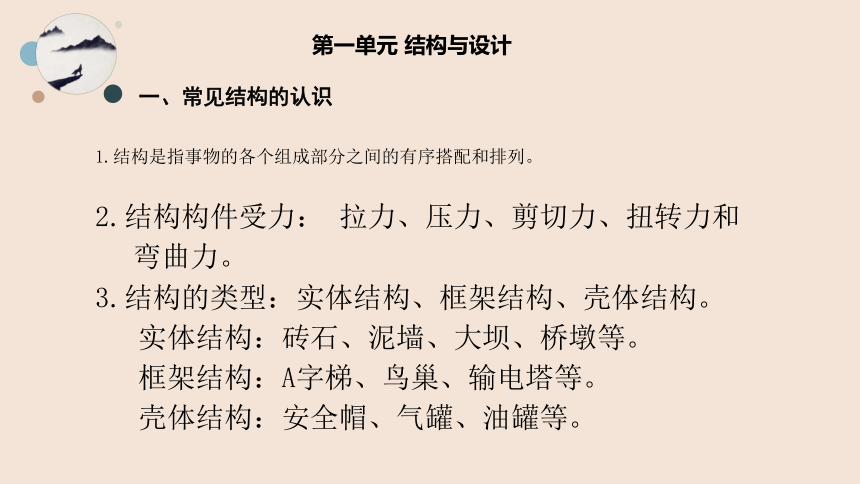

第一單元 結構與設計
一、常見結構的認識
2.結構構件受力： 拉力、壓力、剪切力、扭轉力和彎曲力。
3.結構的類型：實體結構、框架結構、殼體結構。
實體結構：磚石、泥墻、大壩、橋墩等。
框架結構：A字梯、鳥巢、輸電塔等。
殼體結構：安全帽、氣罐、油罐等。
1.結構是指事物的各個組成部分之間的有序搭配和排列。
考點練習
練習1.關于如圖所示梁上下表面發生形變的正確描述是（ ）
A
A．上表面發生擠壓形變，下表面發生拉伸形變。
B．上表面發生拉伸形變，下表面發生擠壓形變。
C．上下表面均發生擠壓形變。
D．上下表面均發生拉伸形變。
練2.日常生活中，使用螺絲刀時，螺絲刀主要承受什么力 ( )
A、拉力 B、壓力
C、彎曲力 D、扭轉力
練3.如右圖所示吊籃支架中AB部分鐵桿發生的變形主要是( )
A. 拉伸 B. 壓縮
C. 扭轉 D. 彎曲
D
A
考點練習
練1.城市居民用水多數通過市政的輸水管道輸送，水管的結構類型屬于 ( )
A．框架
B．殼體
C．實心
D．桁架結構
B
考點練習
練2.如圖所示多功能椅子，平時可以當椅子使用，還可以用來搬運小物品。從力學架構與形態方面考慮，該椅子的結構屬于（ ）
A．實體結構 B．框架結構
C．殼體結構 D．桁架結構
B
考點練習
會考真題
1.如圖所示，下列物體受拉力的是（ ）
B
會考真題
2.如圖所示，跳水運動員在起跳時，跳板主要受到的力是（ ）
A.扭轉力 B.拉力
C.彎曲力 D.剪切力
C
會考真題
3.下列選項中，屬于實體結構的是（ ）
A.埃菲爾鐵塔 B.長城 C.腳手架 D.貝殼
B
4.下列物體屬于實體結構的是（ ）
A.水庫大壩 B.塔式起重機 C.頭盔 D.自行車
A
會考真題
結構與穩定性：
A．穩定性：結構在負載狀態的作用下維持其原有平衡狀態的能力。
B．影響結構穩定性的因素有：
重心位置的高低（比如：在摩托車下面懸掛足夠的重物，就可以讓狗熊騎著摩托車走鋼絲。）、
結構與地面接觸所形成的支撐面的大小
結構的形狀等
二、穩固結構的探析
PPT模板 http:///moban/
練1. 如圖所示的一個咖啡桌，在不影響其實用性的情況下，增加桌子的穩定性，下列做法中最優的方法是（ ）
A．減小桌面的面積
B．降低桌面的高度
C．增大桌面的質量
D．增大三角支架的質量
D
考點練習
練2.如圖，為一個多層書架，在書架的背部有一個X字形的連接件，用螺絲固定在書架的側板上，其目的主要是 ( )
A．增加書架的強度；
B．增加書架的穩定性；
C．使固定部分更美觀；
D．提高售價，獲得更多的利潤。
圖3
B
考點練習
練3.可以用受力結構的穩定性來解釋的事實是( )
A 拔河的繩子斷裂
B 廣告牌被臺風吹倒
C 雞蛋在某種情況下可以承受很大的外力
D 耳機與電腦主機的插口接觸不良，聽不到音樂
B
考點練習
練習4.如圖所示為一款重力椅子，其不翻倒的根本原因是（ ）
A、支撐面比較大
B、支撐桿的強度較大
C、重心落在支撐面內
D、曲線形外觀設計
關鍵點：判斷結構穩定性的最重要的依據是重心的垂線是否落在底面支撐面的范圍內。
考點練習
會考真題
1.如圖所示的獨腳茶幾，為了增加它的穩定性，采取的措施正確的是（ ）
A.增加茶幾的高度
B.底座采用較輕的材料
C.底座采用較重的材料
D.臺面采用較重的材料
C
（一）強度與應力
內力是由外力引起的，是對變形的一種抵抗。
在工程技術中，不允許任何構件在正常工作情況下被破壞，這就要求構件必須具有抵抗被破壞的能力，這種能力稱作強度。
構件單位橫截面面積所受的內力稱為構件的應力。
σ = N/A （σ：應力，N：內力，A：：橫截面面積
二、穩固結構的探析
影響結構強度的因素有：構件的形狀、使用的材料、構件之間的連接方式（鉸連接和剛連接）
不同形狀的橫截面構件所能承受力的程度不同
考點練習
練習1、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素（ ）影響著結構強度？
A．材料 B．形狀
C．構件 D．連接方式
B
考點練習
練習2、分別在一根竹竿和一根同樣尺寸的脆性塑料桿上不斷加掛相同質量的重物，竹竿比脆性塑料桿能掛更多重物而不會斷裂，說明在這個試驗中影響結構的強度主要是：（ ）
A．材料
B．結構的形狀
C．構件橫截面形狀
D．構件的連接方式
A
會考真題
1.用手擠壓紙杯，紙杯很容易變形，但使同樣的力擠壓不銹鋼杯，不銹鋼杯的外形無明顯變化。這說明影響結構強度的主要因素是 （ ）
A.重心位置 B.形狀
C.材料 D.接觸面積
C
會考真題
2.應力就是構件的單位橫截面積上所產生的內力。若橫截面積為5cm2的構件在外力作用下產生了30N的內力，則該構件的應力是（ ）
A.2N/cm2 B.6N/cm2
C.10N/cm2 D.15N/cm2
B
結構的連接：
A．鉸連接：被連接的構件在連接處既不能相對移動，可以相對轉動。如折疊傘傘骨間的連接、門與門框的連接。包括合頁連接，軸承連接，銷釘等
銷釘
二、穩固結構的探析
B．剛連接：被連接的構件在連接處既不能相對移動，也不能相對轉動。如榫接、膠接、焊接、鉚接等構件的連接方式還有銷接、螺紋連接、焊接、插接等。
榫 連 接
二、穩固結構的探析
練1：下列構件連接方式屬于不可相對運動連接的是（　　）
A.合頁連接 B. 軸承連接
C. 銷釘 D. 捆綁
練2.小蘭家的茶幾的一個鐵質腳斷裂了，她最好采用那種連接方式進行修補（　　）
A、焊接 B、榫接
C、膠接 D、鉚接
D
A
考點練習
練3.小明的鋁合金書架斷裂了，他最好采用那種連接方式進行修補( )　　　
A、焊接 B、榫接
C、膠接 D、鉚接
D
考點練習
練習4.下列常用工具各部件間全用剛連接的是( )
A.瑞士軍刀 B.網線鉗 C.羊角錘 D.臺虎鉗
關鍵點:構件的連接方式主要有兩大類:剛連接和鉸連接
考點練習
會考真題
1.下列選項中，屬于剛連接的是（ ）
A.扳手 B.鉗子 C.剪刀 D.錘子
D
會考真題
2.李同學制作一把木質座椅，最合理的連接方式是（ ）
A.鉚接 B.焊接
C.繩系連接 D.榫接
D
簡單結構的設計
人們設計結構是為了完成某種任務或特定的需要。
結構設計應考慮的因素：穩定性、強度、安全、審美、個性化、成本、功能、壽命等。
