(共18張PPT)
認識模型和原型
1
2
3
目錄
CONTENTS
常用模型材料及其制作
模型制作流程
什么是模型和原型
第一部分
什么是模型和原型
PART ONE
通過主觀意識借助實體或者虛擬表現，構成客觀闡述形態結構的一種表達目的的物件（物件并不等于物體，不局限于實體與虛擬、不限于平面與立體）。
模型≠商品。任何物件定義為商品之前的研發過程中形態均為模型，當定義型號、規格并匹配相應價格的時候，模型將會以商品形式呈現出來。
從廣義上講：如果一件事物能隨著另一件事物的改變而改變，那么此事物就是另一件事物的模型。模型的作用就是表達不同概念的性質，一個概念可以使很多模型發生不同程度的改變，但只要很少模型就能表達出一個概念的性質，所以一個概念可以通過參考不同的模型從而改變性質的表達形式。
當模型與事物發生聯系時會產生一個具有性質的框架，此性質決定模型怎樣隨事物變化。
模型構成形式分為實體模型（擁有體積及重量的物理形態概念實體物件）及虛擬模型（用電子數據通過數字表現形式構成的形體以及其他實效性表現）。
數學模型
用數學語言描述的一類模型。數學模型可以是一個或一組代數方程、微分方程、差分方程、積分方程或統計學方程，也可以是它們的某種適當的組合，通過這些方程定量地或定性地描述系統各變量之間的相互關系或因果關系。除了用方程描述的數學模型外，還有用其他數學工具，如代數、幾何、拓撲、數理邏輯等描述的模型。需要指出的是，數學模型描述的是系統的行為和特征而不是系統的實際結構。
物理模型
航空模型
也稱實體模型，又可分為實物模型和類比模型。
①實物模型：根據相似性理論制造的按原系統比例縮小（也可以是放大或與原系統尺寸一樣）的實物，例如風洞實驗中的飛機模型，水力系統實驗模型，建筑模型，船舶模型等。
航天模型
②類比模型：在不同的物理學領域（力學的、電學的、熱學的、流體力學的等）的系統中各自的變量有時服從相同的規律，根據這個共同規律可以制出物理意義完全不同的比擬和類推的模型。例如在一定條件下由節流閥和氣容構成的氣動系統的壓力響應與一個由電阻和電容所構成的電路的輸出電壓特性具有相似的規律，因此可以用比較容易進行實驗的電路來模擬氣動系統。

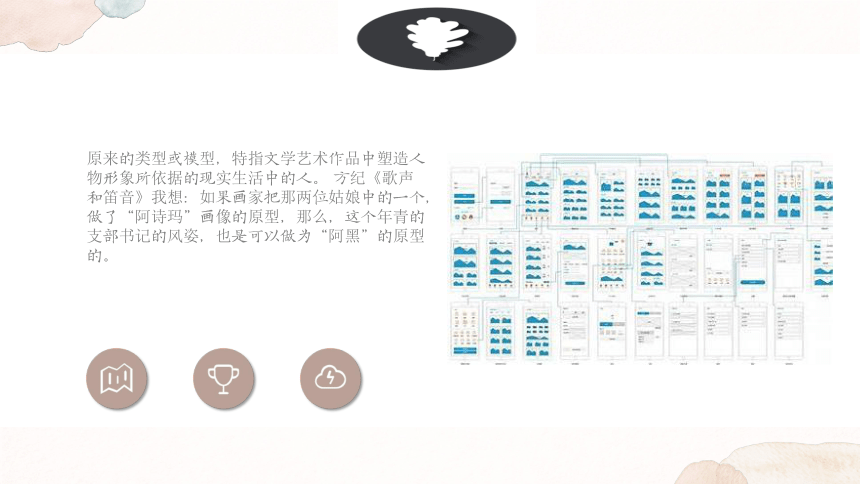

原來的類型或模型，特指文學藝術作品中塑造人物形象所依據的現實生活中的人。 方紀《歌聲和笛音》我想：如果畫家把那兩位姑娘中的一個，做了“阿詩瑪”畫像的原型，那么，這個年青的支部書記的風姿，也是可以做為“阿黑”的原型的。
第二部分
模型制作流程
PART TWO
制作模型是一個十分需要耐心和細心的工作因為制作模型時需要注意各種問題，也是一個極其尊重步驟程序的工作
第一步、模型圖紙設計：
因為有圖紙才有工序。缺乏圖紙的模型做工會規范，不標準，會后期會浪費很多時間和精力修改！所以圖紙極為重要
第二步、準備模型所需的材料和工具：
模型的每一個細節在材質上我們都需要精挑細選。顏色和肌理都要盡力還原出我們所要做的建筑原有的味道。買模型材料是制作模型的重要的一步，所以我們要認真對待，力求完美
第三步、制作：
這一步就需要到我們的動手能力，每一個模型的的制作過程都由結構底板、底盤、主體、配景等步驟完成的
第三部分
常用模型材料及其制作
PART THREE
建筑模型材料
(1)、環境配件（車 、樹、人、草粉等）：塑膠行道樹、塔形樹 模型車、發光車 精品模型路燈 精品銅管燈 模型路燈、不亮燈、草地燈 彩色模型小人 模型花樹 公園椅 太陽傘 偏光膜 PVC水紋片 樹粉、草粉 中孔、乳膠海綿粉 粘膠草皮、尼龍草皮 塑膠花草 雕塑 小船等
(2)、室內戶型類配件（沙發、家具、地板紙等）：吊燈、臺燈、壁燈 沙發、床、地毯、地磚紙、地板紙、墻磚紙、花瓶、花盆 、廚具、家電、潔具等
(3)、模型電材料：LED燈、二極管、軟燈條、跑馬燈、小貼片、走等器、變壓器、時間控制開關、霓虹冷光線、臺燈、串燈、樓房小射燈等。
(4)、建筑類配件（板，棒，窗片）：幕墻窗片、透明有機片、透明，磨砂PVC片、墻磚板、文化石、方格板、瓦面板、模型用板材.、鐵絲方管、圓管、圓棒、半圓棒、欄桿、羅馬柱等
模型樹
模型樹 [1]
(5)、工具及其它材料：水性海綿染料三氯甲烷、針筒硅膠、UHU膠、AA膠、工藝樹脂、真空翻模機、植絨機、美工刀、鑷子、比例尺、勾刀片、勾刀、介刀片等
石膏
石膏價格經濟，方便使用加工，用于陶瓷、塑料、模型制作等方面。石膏質地細膩，成型后易于表面裝飾加工的修補，易于長期保存，適用于制作各種要求的模型，便于陳列展示。
金屬
以鋼鐵材料應用最多，如各種規格的鋼鐵、管材、板材，有時少量的也用一些鋁合金等其他金屬材料。 金屬模型材料的制作，主要考慮力學性能和成本等方面的因素。力學性能主要從金屬材料的強度、彈性、硬度、剛度以及抗沖擊拉伸的能力等方面來考慮。金屬模型加工工藝主要有切削、焊接、鑄造、鍛造等。因實驗室加工條件有限，所以金屬模型工藝選擇較少。
油泥
油泥是一種人造材料。凝固后極軟，較軟，堅硬。油泥可塑性強，黏性、韌性比黃泥(黏土模型) 強。它在塑造時使用方便，成型過程中可隨意雕塑、修整，成型后不易干裂，可反復使用。油泥價格較高，易于攜帶，制作一些小巧、異型和曲面較多的造型更為合適。一般像車類、船類造型用油泥極為方便。所以選用褐油泥作為油泥的最外層是很明智的選擇。油泥的材料主要成分有滑石粉62%、凡士林30%、工業用蠟8%。
塑料
塑料是一種常用制作模型的新材料。塑料品種很多，主要品種有五十多種，制作模型應用最多的是熱塑性塑料，主要有聚氯乙烯(PVC)、聚苯乙烯、ABS工程塑料、有機玻璃板材、泡沫塑料板材等。聚氯乙烯耐熱性低，可用壓塑成型、吹塑成型、壓鑄成型等多種成型方法。ABS工程塑料的熔點低，用電烤箱、電爐等加熱、很容易使其軟化，可熱壓、連接多種復雜的形體。有機玻璃具有適光性好、質量輕、強度高、色彩鮮艷、加工方便等特點，成型后易于保存。
木制
我們使用的木材一般都是經過二次加工后的原木材和人造板材。人造板材常有膠合板、刨花板、細木工板、中密度纖維板等。家具的模型制作常用木頭制作。
黏土
黏土材料來源廣泛取材方便價格低廉經過“洗泥”工序和“煉熟 過程 其質地更加細膩。黏土具有一定的粘合性 可塑性極強 在塑造過程中可以反復修改 任意調整 修 刮 填，補比較方便。還可以重復使用 是一種比較理想的造型材料,但是如果黏土中的水分失去過多則容易使黏土模型出現收縮 龜裂甚至產生斷裂現象 不利于長期保存 。另外，在黏土模型表面上進行效果處理的方法也不是很多,黏土制作模型時一定要選用含沙量少，在使用前要反復加工，把泥和熟，使用起來才方便。一般作為雕塑、翻模用泥使用。
第一類：板狀材料 板狀材料是建筑模型最常使用的材料之一。 在這一范圍內的材料有很多，可以根材質的厚薄、質感等特性來對材料進行選擇。 01、 楊木板 不同于硬木板，此種材料硬度相對較軟，自重較輕，手工切割成為可能。 一般難以用作支撐材料，但可作為表面覆蓋來增添木質感，或減輕模型重量。
02、 密度板 密度板的厚度有很多種選擇，硬度高，且較為穩固，可以作為模型支撐。 一般使用激光進行切割。 第二類：紙張材料 紙張材料是建筑模型最便捷使用的材料，紙張的可塑性強，且變化的可能性豐富，是設計前期方案推敲時候的好選擇。 03 、拷貝紙/雪梨紙 雪梨紙透明度較硫酸紙更高，硬度更低，揉團再展平后可營造有趣的皺紋質地。 04、 海綿紙 海綿紙的顏色與厚度的選擇有很多，紙質易彎折，但不易折疊，質軟。
THANKS
