考點14——電路故障分析
1. 小明搭接了如圖所示的簡易光控路燈電路。調試時，用手遮住光敏電阻RL后，無論如何調節RP的大小，燈都不亮。為了查明故障的原因，小明用數字多用電表分別測量了V2的基極和發射極之間的電壓Ube及集電極和發射極之間的電壓Uce。如果小明測量的結果為Ube=0.7V，Uce=0.2V，下列故障的推斷中可能的是（ ）
A．RP與電源正極斷路
B．V1與電源正極斷路
C．繼電器線圈與V2集電極斷路
D．繼電器常開觸點J與電源斷路
2. 小明設計了如圖所示的玄關照明控制電路。希望晚上開門時亮燈，關門后延時熄滅。其中干簧管安裝在門框上，磁鐵安裝在門上，開門時干簧管斷開，關門時閉合。電路中三極管與二極管均為硅管。小明安裝好電路后，通過開、關門同時改變環境光照強度的方式進行調試，發現各種情況下燈都保持穩定發光。下列故障原因分析中不可能的是（ ）
A．V2焊接時集電極與發射極引腳有焊錫粘連
B．V4接反且誤將J-2的常開觸點接入電路
C．V1虛焊且磁鐵與干簧管安裝位置相距太遠
D．V3和V4同時接反
3. 如圖所示是實現夜里開門自動亮燈的電路圖，依據電路圖焊接好電路后，發現燈始終不亮，用指針式多用電表檢查故障，發現指針落在圖中的不同區域，以下分析不合理的是( )
A．光線變暗，用電壓擋檢測1、5兩點，指針由I區轉到Ⅲ區，說明光控輸入電路良好
B．設置情境為夜晚，開門時，用10V電壓擋檢測3、5點，發現指針在Ⅱ、Ⅲ區域交界附近，說明3點左端電路工作正常
C．用多用電表5V電壓擋測得4、5點間的電壓，指針在I區左側，說明電阻R3可能存在虛焊10KV，
D．?dāng)嚅_電源，用電阻×10擋，黑表筆接5、紅表筆接4，指針指向表盤I區左側，說明發光二極管已損壞
4. 小剛在科技實踐活動中設計了如圖所示的聲控玩具車控制電路，在有聲控信號時玩具車前行；在無聲音信號后，玩具車一邊后退一邊轉彎。MIC（傳聲器）、C1、V1、R1、R2、R3 組成信號采集與放大電路，V3、C2、R4 組成延時電路。進退電機和轉彎電機并聯后，接在 IC1 與 IC2 的輸出端之間，由 IC1、IC2 的輸出端控制兩個電機的運作方向，電機的電流由“+”到“-”時電機正轉，電機的電流由“-”到“+”時電機反轉。系統運行一段時間后，發現兩個電機都無法轉動，經多用電表檢測發現 IC1、IC2 的輸出 端都是 12V，造成這一現象可能的原因是( )
A．R5 虛焊
B．V2 集電極和發射極擊穿短路
C．R6 虛焊
D．V4 擊穿短路
5.如圖所示是小明設計的花卉種植大棚溫度控制系統電路。在冬季當自然光照足夠強時，電熱絲不加熱。當光照弱且溫度低于下限時，電熱絲加熱，溫度上升；當溫度上升到上限時，電阻絲停止加熱。電路調試過程中，電熱絲一直加熱的原因可能是 ( )
A． Rt斷路
B．繼電器始終處于吸合狀態
C．二極管V2內部擊穿短路
D．光敏電阻Rg與R1接反
比較器功能表
輸入 輸出
V＋>V－ 高電平
V＋>V－ 低電平
6. 如圖所示為高性能溫度控制電路，本電路可使風扇在設定的上下限溫度范圍內運轉，它克服了以往電路溫控范圍窄、風扇啟動頻繁的缺點。圖中ICA控制溫度的上限，ICB控制溫度的下限，M為風扇。電路焊接完畢，繼電器無法吸合，以下可能的原因是( )
A．三極管T6短路
B．電阻R9短路
C．二極管D1虛焊
D．電阻R6短路
7.如圖所示為小通同學設計光控路燈模型，在調試過程中發現無論光線如何變化路燈L一直不亮，以下原因 不 可 能的是( )
A. 電阻R2阻值過大
B. 電阻R3阻值過大
C. 選用繼電器額定工作電壓過大
D. 選用了觸點負荷較大的繼電器

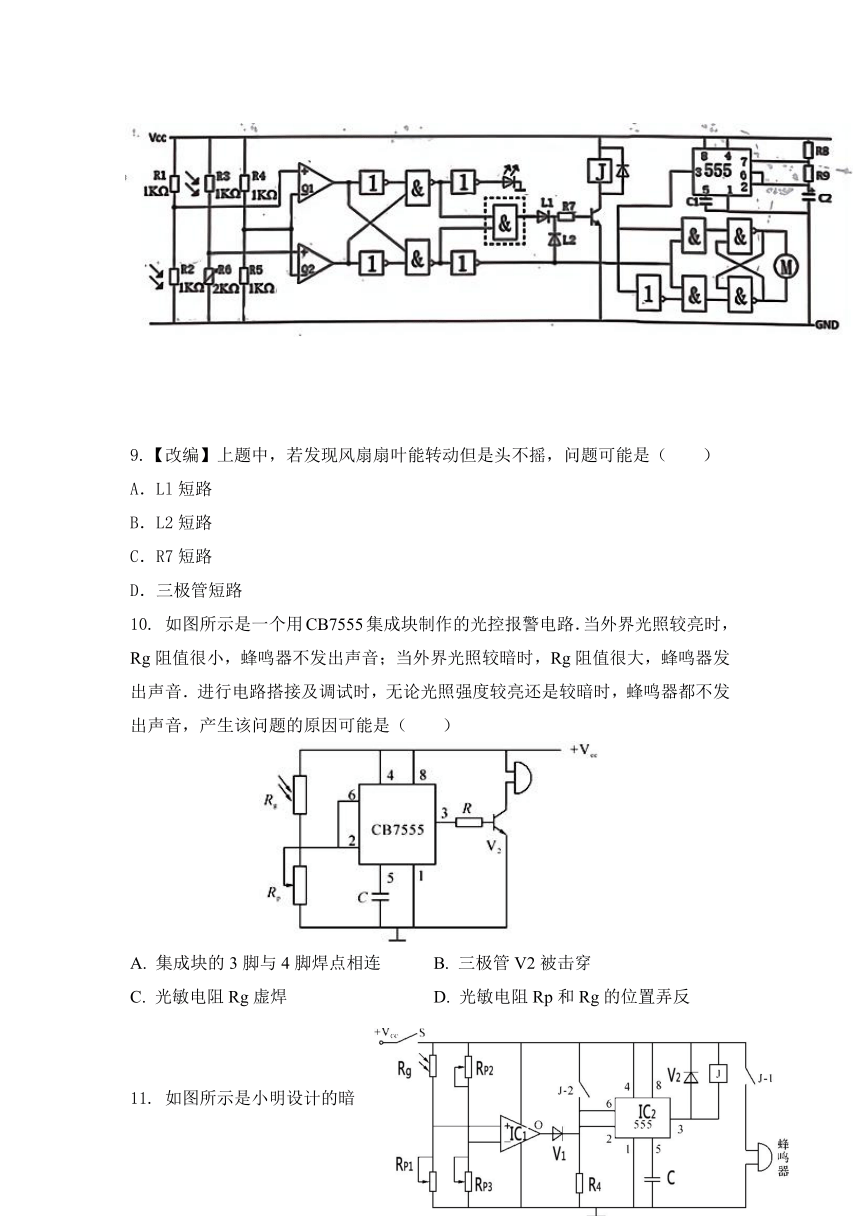

8. 小明決定設計一臺“聰明”的電風扇，無人時待機指示燈亮起，檢測到一個人時，電風扇扇葉開始轉動；檢測到多個人時電風扇邊扇風邊搖頭。如圖所示為小明設計的控制電路圖，R2、R3為光敏電阻，人越多時遮光越多，光敏電阻阻值越大。檢測到一個人時，等效于擋住R2光敏電阻的光線，檢測到多人時，等效于既擋住R2光敏電阻的光線，又擋住R3光敏電阻的光線。繼電器J控制風扇扇葉電機，J吸合風扇扇葉電機開始轉動，M為風扇搖頭控制電機。當風扇應該邊扇風邊搖頭時，小明發現風扇扇葉既沒有轉動也沒有搖頭，問題可能是( )
A．Ll短路 B．L2短路
C．R7短路 D．三極管短路
9.【改編】上題中，若發現風扇扇葉能轉動但是頭不搖，問題可能是（ ）
A．Ll短路
B．L2短路
C．R7短路
D．三極管短路
10. 如圖所示是一個用CB7555集成塊制作的光控報警電路．當外界光照較亮?xí)r，Rg阻值很小，蜂鳴器不發出聲音；當外界光照較暗時，Rg阻值很大，蜂鳴器發出聲音．進行電路搭接及調試時，無論光照強度較亮還是較暗時，蜂鳴器都不發出聲音，產生該問題的原因可能是（　　）
A. 集成塊的3腳與4腳焊點相連 B. 三極管V2被擊穿
C. 光敏電阻Rg虛焊 D. 光敏電阻Rp和Rg的位置弄反
11. 如圖所示是小明設計的暗室報警電路。當暗室門被打開，光線強度達到一定時，蜂鳴器發出報警聲。IC1的特性：U＋＞U－時，Uo為高電平；U＋＜U－時，Uo為低電平。IC2的特性：2腳電位低于VCC的三分之一時，3腳輸出高電平；6腳電位高于VCC的三分之二時，3腳輸出低電平。小明搭建了測試電路，發現蜂鳴器始終不響。下列原因中可能造成該現象的是( )
A．555集成電路3腳被接地
B．二極管V2虛焊
C．電阻R4短路
D. 電阻R4斷路
12. 小明在通用技術實踐課中，設計了如圖所示的電機正反轉控制電路（不含保護電路設計），其中規定電流方向X流向Y時，電機正轉，反之逆轉。電路調試時，若發現電機只能正轉、無法反轉，可能的原因是( )
A．V1虛焊
B．電機燒壞
C．V3斷路
D．V5擊穿
13. 小明設計了如圖所示的過載保護實驗電路。調整負載電阻RH的阻值,當流過RH的電流超過允許值時自動斷開負載電源,并保持在斷開狀態。小明搭建電路后進行測試,發現電流超過允許值時,繼電器不能保持在吸合狀態,出現反復吸合釋放,不能穩定地將負載電源斷開。故障的原因可能是( )
A．J-1的常開觸點和常閉觸點接反
B．R3阻值過小
C．J-1的常開觸點和R3之間斷路
D.二極管V2斷路
14. 醫院供氧設備的氣壓需要用電接點壓力表監控，原理如圖 1 所示，電接點壓力表ABC 三端和控制電路 ABC三端對應連接。當壓力偏低時指示電極C轉到A觸點，使 AC觸點接通，當壓力偏高時指示電極 C 轉到 B 觸點，使 BC 觸點接通。觸點的通斷作用于報警器電路，使相應的一個LED發光，提醒壓力的變化。測試中發現不管壓力如何變化，只有 D4 始終不能發光，可能的原因是( )
A．R1 阻值過大
B．D1 虛焊
C．D1 短路
D．R2 阻值過大
15. 如圖所示是土壤濕度控制系統電路。當濕度低于5%時，水泵抽水提高土壤濕度；當濕度高于20%時，水泵停止抽水。MS為濕敏電阻，IC為電壓比較器，當U+>U-時，輸出高電平，當U+A．Rp3阻值過大
B．二極管V2方向接反
C．V1集電極與發射極連焊
D．繼電器額定工作電壓過高
16. 如圖所示是某魚池自動換水電路，魚池正常水位處于C點偏下一點，按一下按鈕開關SW1，排水泵M1開始工作，向外排水，當魚池水位下降到B點以下時，進水泵M2工作，從進水池里向魚池抽水，這時關閉排水泵M1，當水位升到C點，關閉進水泵M2，整個換水過程結束。安裝電路時觸點J1-2的一端從D點接到E點造成的后果是( )
A．排水泵不能正常啟動
B排水泵啟動后將馬上開啟進水泵
C．無法關閉排水泵
D.進水泵無法啟動
圖1
17.小明為聽力不好的人群設計了如圖所示的一個用燈泡來指示的門鈴電路，客人按一下按鈕S1（按下S1接通，抬起手?jǐn)嚅_），燈泡一閃一閃，告知屋內的人門外有人。根據該電路回答下題。
555時基電路功能表
輸入端（2腳） 輸入端（6腳） 輸出端（3腳）
＜(1/3)VCC ＜(2/3)VCC 高電位
＞(1/3)VCC ＞(2/3)VCC 低電位
＞(1/3)VCC ＜(2/3)VCC 保持
＜(1/3)VCC ＞(2/3)VCC 禁用
在調試過程中，按下S1，燈泡不亮，不可能的原因是 （ ）
A. 焊接過程中電容C短接
B. 焊接過程中三極管V1中的b極和e極短接
C. 8腳虛焊
D. 電阻R1短接
18.小明利用555集成芯片設計了一個如圖a所示的自動澆花控制電路。當花盆中土壤濕度較小時，探針a和探針b之間的電阻值較大，使得3腳輸出為高電位，繼電器吸合，水泵M啟動；往花盆里加水，花盆中的土壤到達一定濕度時，探針a和探針b之間的電阻值較小，水泵停止加水。芯片的輸入端2、6與輸出端3之間的邏輯關系見功能表。在該電路調試過程中，無論花盆中土壤的干濕程度如何，水泵M始終處于加水狀態，造成該現象的原因可能是（ ）
A. 調節Rp時，中心抽頭調整到圖示中最上方
B. 三極管V1燒壞
C. 電阻R兩管腳連焊，造成短路
D. 焊接過程中1腳虛焊
555時基電路功能表
輸入端（2腳） 輸入端（6腳） 輸出端（3腳）
＜1/3VC ＜2/3VC 高電位
＞1/3VC ＞2/3VC 低電位
＞1/3VC ＜2/3VC 保持
＜1/3VC ＞2/3VC 禁用
圖b
【參考答案】
1 2 3 4 5 6 7 8 9 10
D B D B C B D A C C
11 12 13 14 15 16 17 18 19 20
C A C D C C A A
