資源簡介

(共35張PPT)

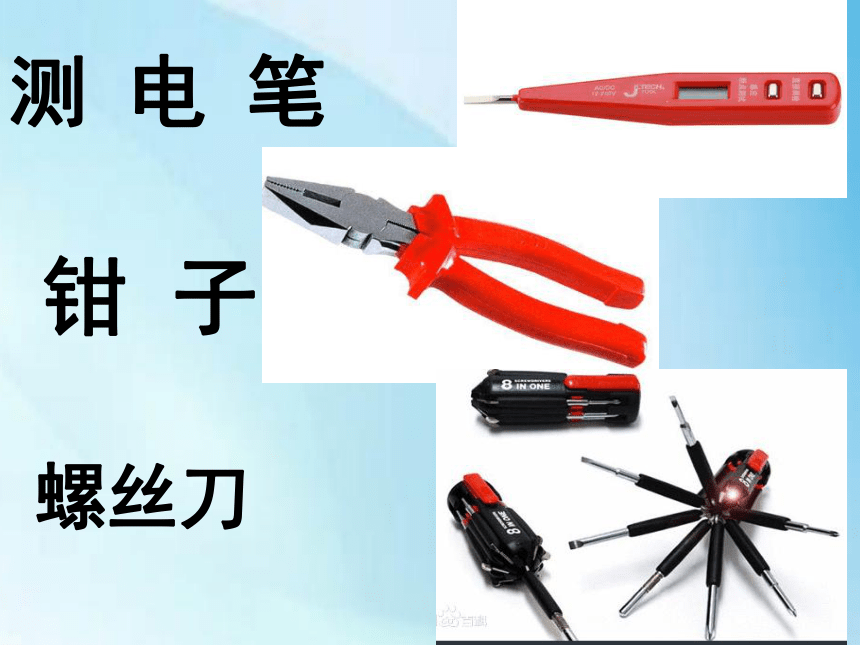

常用的電工工具
測 電 筆
鉗 子
螺絲刀
螺絲刀
鉗 子
測 電 筆
新式測電筆
測 電 筆 的 種 類
鋼筆試測電筆
螺絲刀測電筆
試電筆也叫測電筆，簡稱“電筆”。是一種電工工具，用來測試電線中是否帶電。筆體中有一氖泡，測試時如果氖泡發光，說明導線有電，或者為通路的火線。 試電筆中筆尖、筆尾、為金屬材料制成，筆桿為絕緣材料制成。 使用試電筆時，一定要用手觸及試電筆尾端的金屬部分，否則，因帶電體、試電筆、人體與大地沒有形成回路，試電筆中的氖泡不會發光，造成誤判，認為帶電體不帶電。
（電筆本身不帶電，必須要人體等物品才能導電。)
測 電 筆

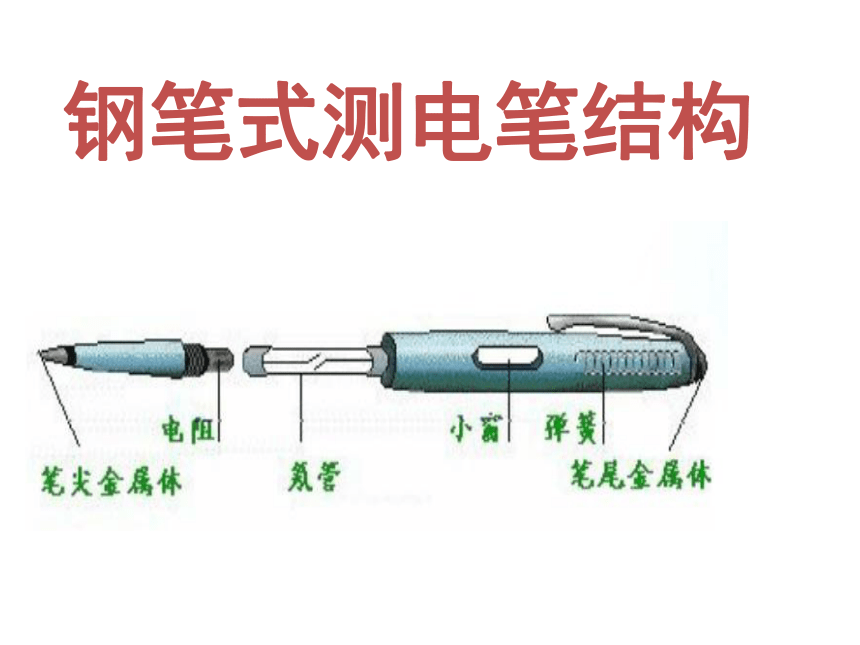

鋼筆式測電筆結構
彈簧
筆尖金屬體
筆尾金屬體
2螺絲刀式 測 電 筆
10
11
氖管
電阻
小窗

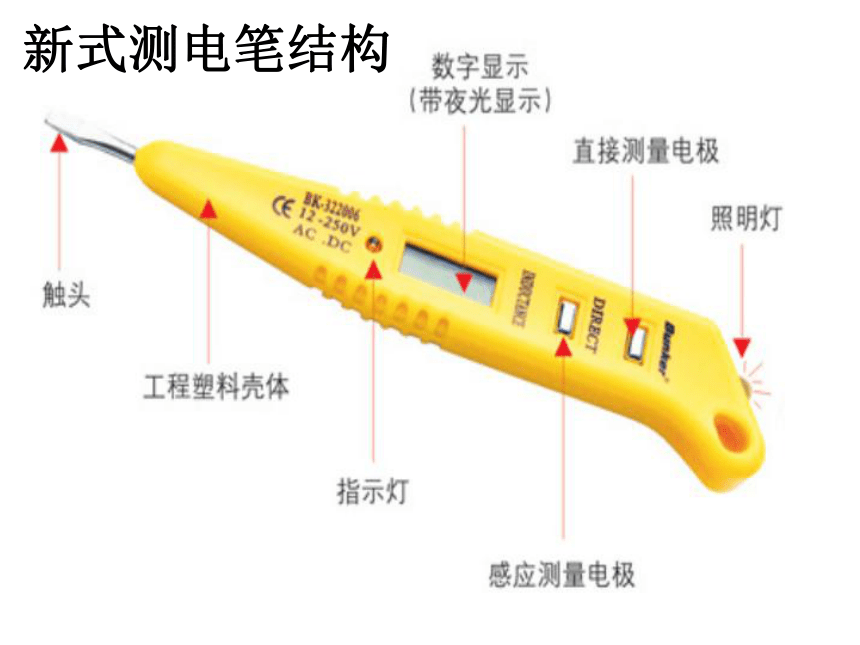

新式測電筆結構

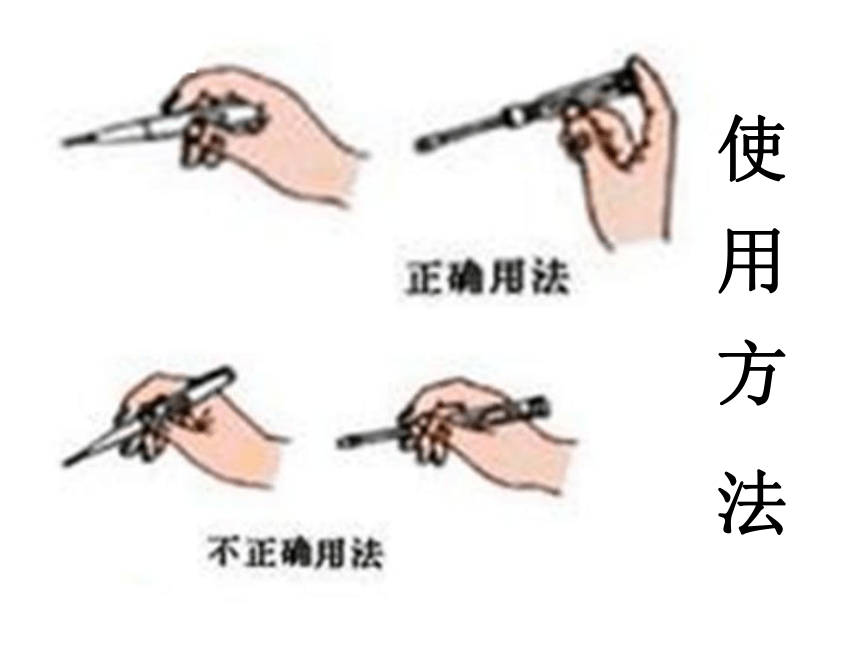

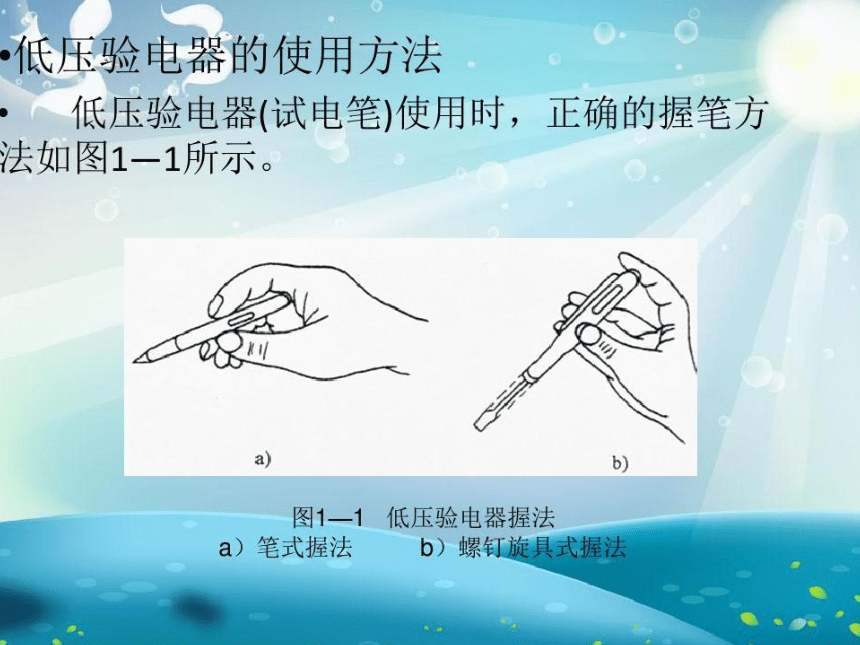

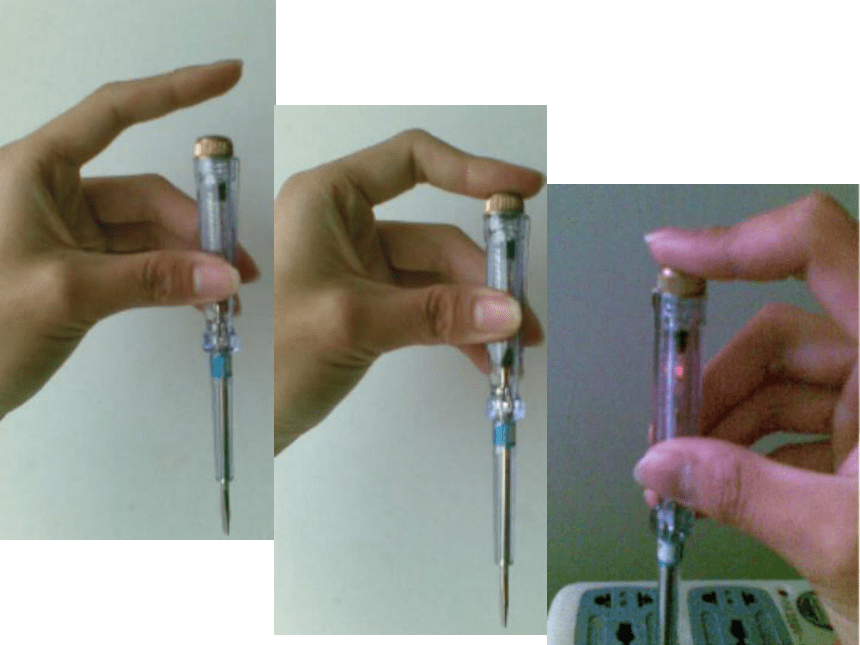

使 用 方 法
墻體
火線
零線
零線
火線
鉗
子
鋼絲鉗
尖嘴鉗
剝線鉗
管子鉗
鉗子的使用
螺 絲 刀 的 種 類
螺絲刀的使用方法
螺 絲 刀 的使用原則
將螺絲刀特有的端頭對準凹槽，固定，然后旋轉
根據規格標準，順時針旋轉為嵌緊，逆時針旋轉為松出。
課 題 常用的電工工具 教　者
課 型 綜 合 型 課 時 1
教 學 目 標 知 識 與 技 能 認識常用的電動工具，了解其結構和用途
過 程 與 方 法 學會正確的使用常用電工工具
情感態度 與 價 值 觀 1、培養學生的正確勞動觀念并使之通過活動來提高自己的 實踐能力 , 2、養成良好的勞動習慣并初步掌握一些基本的勞動技能 ，讓學生懂得正確使用勞動工具的重要性。 3、通過本課的學習使學生樹正確的人生觀、價值觀，使之感受到“勞動創造了人類，創造了財富，創造了世界”的道理。使學生體會到勞動的快樂。
教學重點 正確使用測電筆、鋼絲鉗、螺絲刀
教學難點 學生能自己動手正確使用常用電工工具
教學方法 1 、講授法 2 、演示法 3、 總結法
學 法 閱 讀 理 解法、 實 踐 操 做 法、交流討論法
學生活動 教師活動 教學意圖
聽.看.記憶，動手實踐 介紹常用的電工工具（測電筆）的結構，演示正確使用測電筆測電并指導學生實際操作 培養學生的觀察能力和動手能力
閱讀、了解、思考，動手實踐 通過閱讀，引導學生說出常用的電工工具（鉗子）的結構，演示正確使用鋼絲鉗的方法并指導學生實際操作 培養學生的觀察能力和動手能力
閱讀、了解 討論交流 通過閱讀，引導學生說出常用的電工工具（螺絲刀）的結構名稱，并根據生活經驗引導學生總結出螺絲刀的使用方法 培養學生的合作交流能力，和語言表達能力
回顧本課所學知識 組織學生回顧本課所學知識 鞏固知識當堂學會
