中國夢，新能源

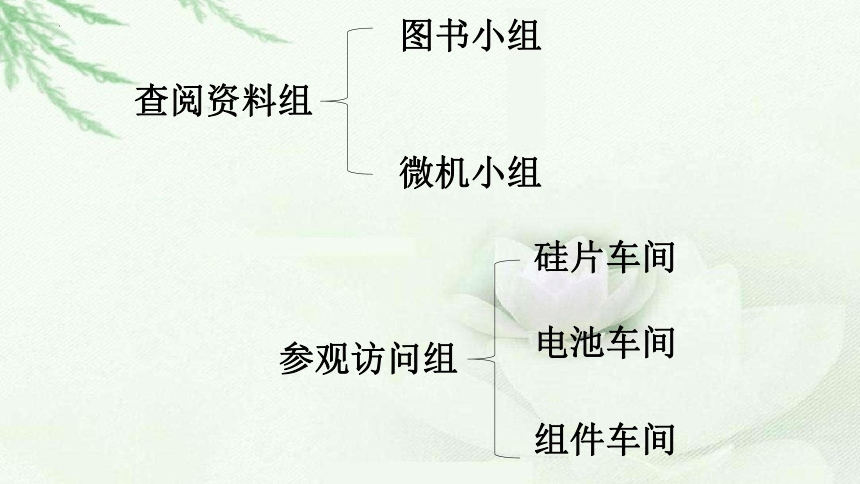

查閱資料組
參觀訪問組
圖書小組
微機小組
硅片車間
電池車間
組件車間
硅片車間
電池車間
組件車間
微機小組
小組匯報
圖書小組
圖書小組

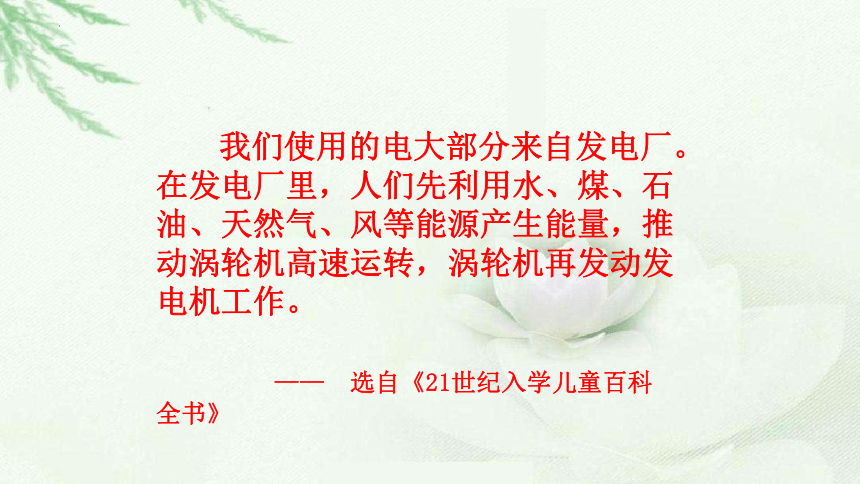

　　我們使用的電大部分來自發電廠。在發電廠里，人們先利用水、煤、石油、天然氣、風等能源產生能量，推動渦輪機高速運轉，渦輪機再發動發電機工作。
—— 選自《21世紀入學兒童百科全書》

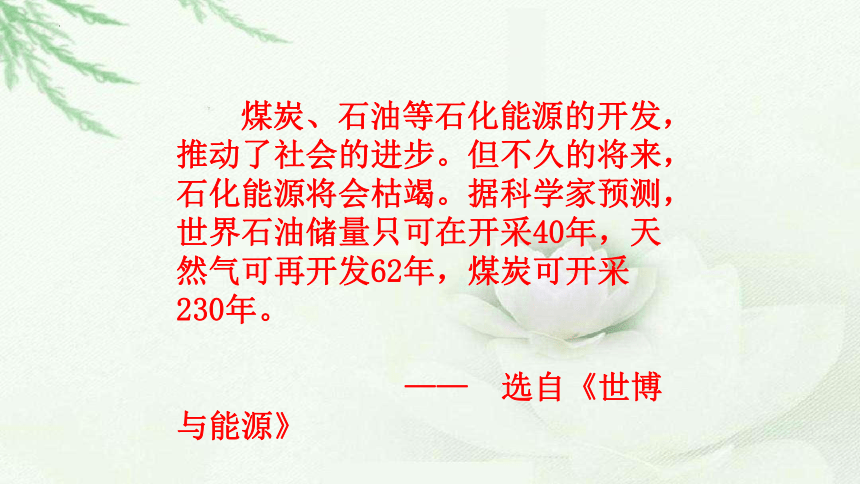

　　煤炭、石油等石化能源的開發，推動了社會的進步。但不久的將來，石化能源將會枯竭。據科學家預測，世界石油儲量只可在開采40年，天然氣可再開發62年，煤炭可開采230年。
—— 選自《世博與能源》
地球上的光明和溫暖，都是太陽送來的。如果沒有太陽，地球上將到處是黑暗，到處是寒冷，沒有風、雪、雨、露，沒有草、木、鳥、獸，自然也沒有人。一句話，沒有太陽，就沒有我們這個美麗可愛的世界.
—— 選自《太陽》

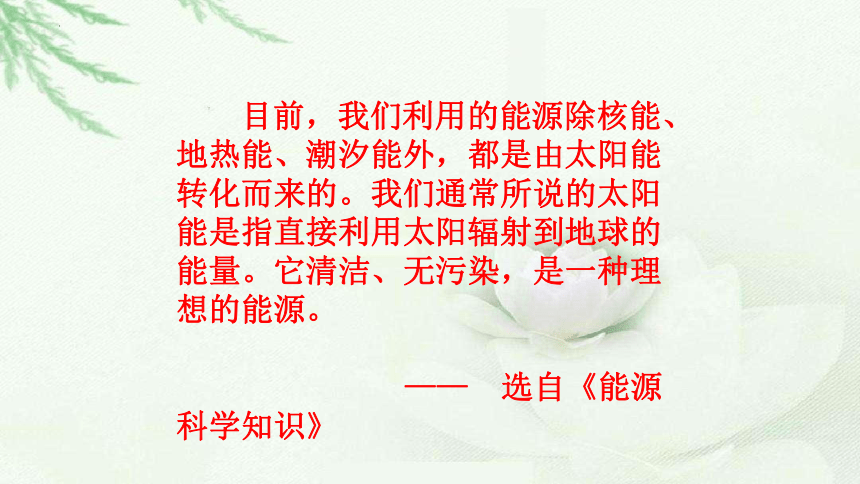

　　目前，我們利用的能源除核能、地熱能、潮汐能外，都是由太陽能轉化而來的。我們通常所說的太陽能是指直接利用太陽輻射到地球的能量。它清潔、無污染，是一種理想的能源。
—— 選自《能源科學知識》
我們來參觀啦
硅片車間

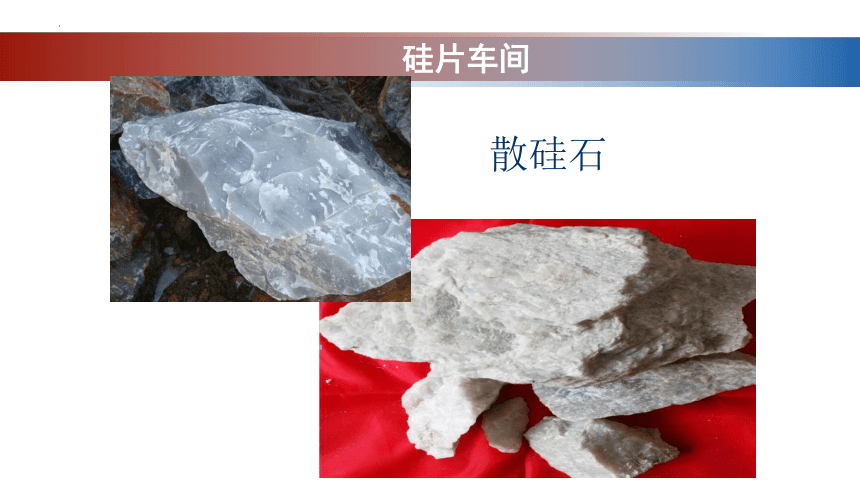

散硅石
硅片車間
輸入文本
輸入文本
輸入文本
輸入文本
硅片車間
鑄錠
2003年，英利通過鑄錠工序，產出第一個多晶硅錠，填補了我國不能生產多晶硅錠的空白。2022年已大量量產
硅片車間
多晶硅錠
輸入文本
輸入文本
輸入文本
輸入文本
硅片車間
鑄錠
破錠
破錠工序作用是將硅錠切割成正方體的硅塊
2022/12/4
多晶硅塊
硅片車間
輸入文本
輸入文本
輸入文本
輸入文本
硅片車間
鑄錠
破錠
線鋸
將正方體的硅錠線鋸切割成薄薄的多晶硅片
線鋸切割
多晶硅片
硅片車間
輸入文本
輸入文本
輸入文本
輸入文本
硅片車間
鑄錠
破錠
線鋸
清洗
清洗硅片表面的灰塵等雜質，保證清潔度
電池車間
電池車間
制絨
擴散
制絨
增大硅片表面吸光面積，提高電池轉換效率。
擴散
核心工序，對清潔度要求極高，在硅片表面擴散一定的磷P，形成P-N結。
電池車間
制絨
濕法刻蝕
擴散
PECVD
濕法刻蝕
化學反應腐蝕硅片背面四周的P-N結，讓正面背面絕緣。讓電池有正負極。
PECVD
在硅片表面沉積一層起減反射和鈍化作用的氮化硅膜。增加光吸收，提高電池轉化效率。
電池車間
制絨
擴散
PECVD
印刷
包裝
濕法刻蝕
印刷
包裝
將金屬漿料印制到電池的正背面，給電池印刷柵線。
人工分選顏色。
組件車間
組件車間
焊敷工序
焊敷工序
將太陽能電池片串聯起來，形成電池串。
焊敷工序
電池板串
電池板
組件車間
焊敷工序
層壓工序
層壓工序
對太陽能電池組件進行層壓加工，使材料無縫隙。
對太陽能電池組件進行層壓加工，使材料無縫隙。
組件車間
焊敷工序
層壓工序
裝框工序
裝框工序
對電池組件進行封裝，并安裝接線盒，方便組件安裝。
裝框工序
電池板串
電池板組件
成品展示
1.大尺寸組件
2.黑邊框組件
3.單晶電池組件
4.聚光組件
5.劃片電池組件
微機小組
光伏發電的應用
天宮一號與神九對接
太陽能飛行器
太陽能汽車
太陽能路燈
太陽能手機
小型光伏系統
大型光伏系統
光伏發電的應用
我們的所見所想
