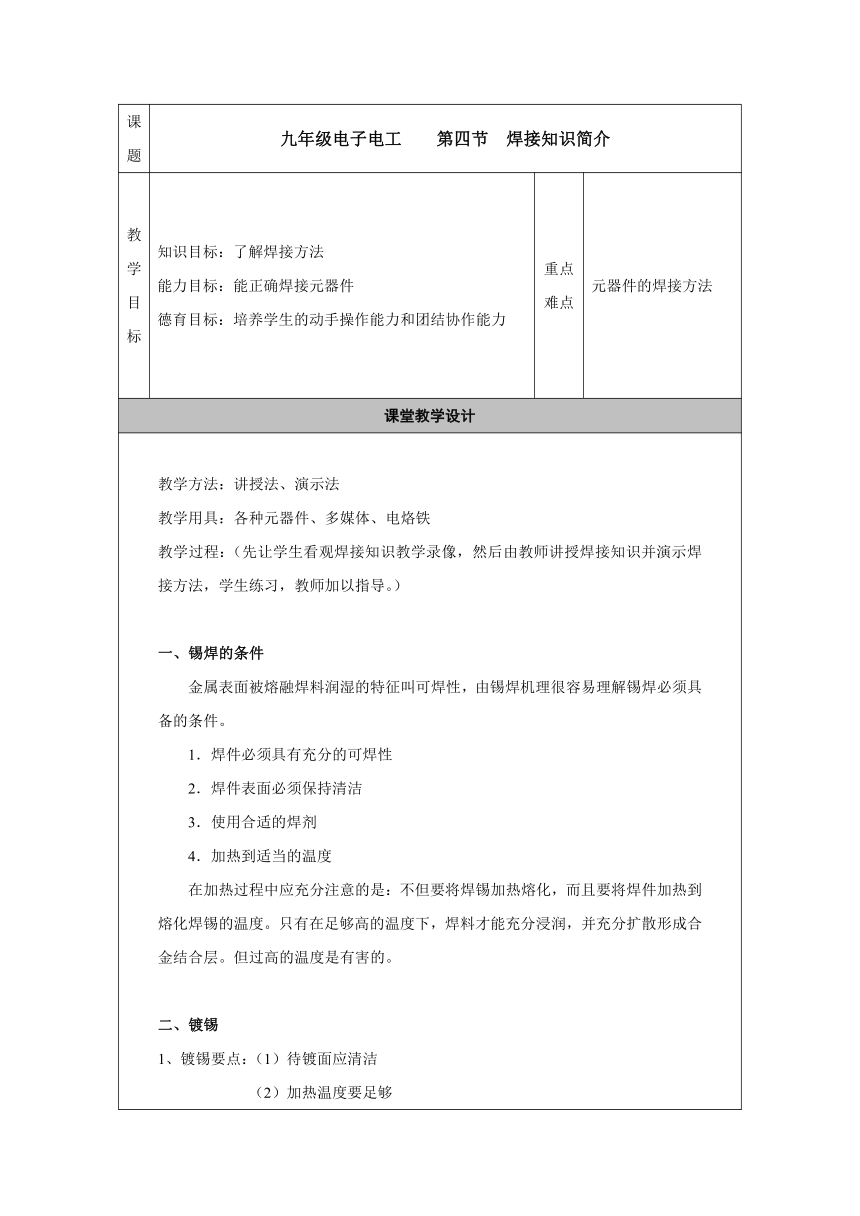

課題 九年級電子電工 第四節 焊接知識簡介
教 學 目 標 知識目標：了解焊接方法 能力目標：能正確焊接元器件 德育目標：培養學生的動手操作能力和團結協作能力 重點 難點 元器件的焊接方法
課堂教學設計
教學方法：講授法、演示法 教學用具：各種元器件、多媒體、電烙鐵 教學過程：（先讓學生看觀焊接知識教學錄像，然后由教師講授焊接知識并演示焊接方法，學生練習，教師加以指導。） 一、錫焊的條件 金屬表面被熔融焊料潤濕的特征叫可焊性，由錫焊機理很容易理解錫焊必須具備的條件。 1．焊件必須具有充分的可焊性 2．焊件表面必須保持清潔 3．使用合適的焊劑 4．加熱到適當的溫度 在加熱過程中應充分注意的是：不但要將焊錫加熱熔化，而且要將焊件加熱到熔化焊錫的溫度。只有在足夠高的溫度下，焊料才能充分浸潤，并充分擴散形成合金結合層。但過高的溫度是有害的。 二、鍍錫 1、鍍錫要點：（1）待鍍面應清潔 （2）加熱溫度要足夠 （3）要使用有效的焊劑 2、多股導線鍍錫：（1）剝導線頭的絕緣皮不要傷線 （2）多股導線一定要很好地絞合在一起 （3）涂焊劑鍍錫要留有余地 三、焊接過程 電子電路的焊接過程主要有元器件預處理和焊接兩個步驟。 1、元器件的預處理：用細砂紙或小刀清除掉元器件的引出腳，導線的焊接部位，線路板銅箔面等上面的金屬氧化層、油污、絕緣漆等臟物。涂上少量焊劑，鍍上一層錫備用。 2、焊接：電子電路錫焊焊接時，手持電烙鐵的姿式有兩種。 （1） 直握式：直握式適用于功率大的電烙鐵 （2） 握筆式：為焊接一般電子電路的常用姿勢 3、焊接時用錫的方法有兩種：帶錫焊接和點錫焊接 （1）帶錫焊接：是利用電烙鐵頭刃口處沾帶的錫對焊接部位實施焊 （2）點錫焊接：是將電烙鐵頭刃口放在焊接部位，同時將焊錫絲送到電烙鐵頭刃口與焊接部位接觸點上實施焊接。 4、注意：焊接二極管、三極管、集成電路等元器件時必須用鑷子夾住器件腳以加強散熱，時間不得超過3秒。無論采用帶錫焊接還是點錫焊接，都應掌握好電烙鐵的溫度，助焊劑冒煙的時間，焊點形成的火候。 5、要求：多股導線剝出線芯后，應先擰成一股在鍍錫處理；在連線時，應將導線芯穿過焊片孔打扣后再焊接等。 四、焊接操作的基本步驟 1、準備施焊：左手拿焊絲，右手握烙鐵（烙鐵頭應保持干凈，并吃上錫），處于隨時可施焊狀態。 2、加熱焊件：應注意加熱整個焊件全體。 3、送入焊絲：加熱焊件達到一定溫度后，焊絲從烙鐵對面接觸焊件（而不是烙鐵）。 4、移開焊絲：當焊絲熔化一定量后，立即移開焊絲。 5、移開烙鐵：焊錫浸潤焊盤或焊件的施焊部位后，移開烙鐵。 學生活動：學生練習焊接
板 書 設 計
教 學 反 思
