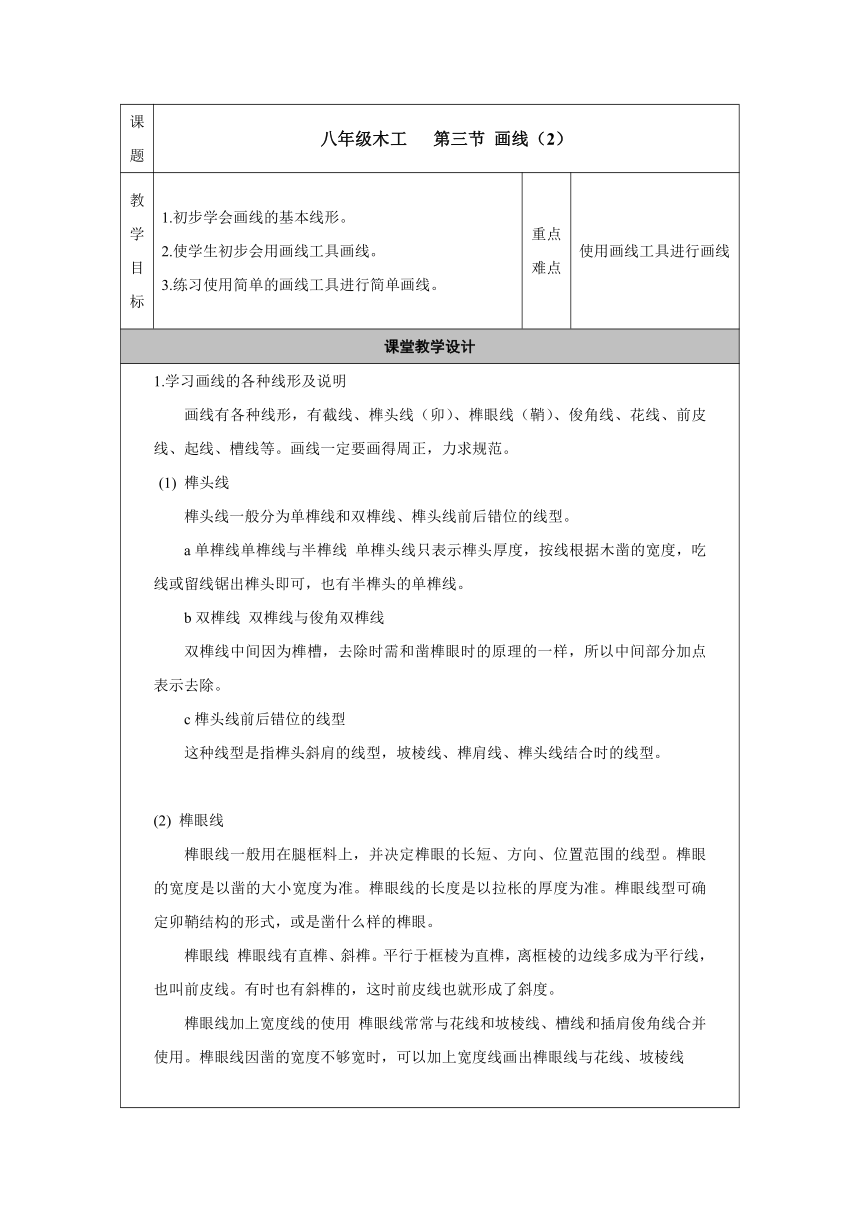

課題 八年級木工 第三節 畫線（2）
教 學 目 標 1.初步學會畫線的基本線形。 2.使學生初步會用畫線工具畫線。 3.練習使用簡單的畫線工具進行簡單畫線。 重點 難點 使用畫線工具進行畫線
課堂教學設計
1.學習畫線的各種線形及說明 畫線有各種線形，有截線、榫頭線（卯）、榫眼線（鞘）、俊角線、花線、前皮線、起線、槽線等。畫線一定要畫得周正，力求規范。 (1) 榫頭線 榫頭線一般分為單榫線和雙榫線、榫頭線前后錯位的線型。 a單榫線單榫線與半榫線 單榫頭線只表示榫頭厚度，按線根據木鑿的寬度，吃線或留線鋸出榫頭即可，也有半榫頭的單榫線。 b雙榫線 雙榫線與俊角雙榫線 雙榫線中間因?yàn)殚静郏コ龝r需和鑿榫眼時的原理的一樣，所以中間部分加點表示去除。 c榫頭線前后錯位的線型 這種線型是指榫頭斜肩的線型，坡棱線、榫肩線、榫頭線結合時的線型。 (2) 榫眼線 榫眼線一般用在腿框料上，并決定榫眼的長短、方向、位置范圍的線型。榫眼的寬度是以鑿的大小寬度為準。榫眼線的長度是以拉棖的厚度為準。榫眼線型可確定卯鞘結構的形式，或是鑿什么樣的榫眼。 榫眼線 榫眼線有直榫、斜榫。平行于框棱為直榫，離框棱的邊線多成為平行線，也叫前皮線。有時也有斜榫的，這時前皮線也就形成了斜度。 榫眼線加上寬度線的使用 榫眼線常常與花線和坡棱線、槽線和插肩俊角線合并使用。榫眼線因鑿的寬度不夠?qū)挄r，可以加上寬度線畫出榫眼線與花線、坡棱線 (3)花線 花線也叫引線，一般作為榫頭、榫眼的方向線。就是加工線從大面引到小面，從前面引到后面出現的一種直的或是斜的似點似線邊線，或者有時只畫一半形式的線形。 花線的畫法 花線交叉使用表示 a、 花線通常作為榫眼線的方向線，確定榫眼是否鑿?fù)浮ｈ復傅拈狙郏嬀€只能畫兩短線，中間不連接。榫眼如果是半榫，不鑿?fù)傅男问剑恍璁嬕贿叾叹€。榫眼如果有一定斜度，用斜尺畫出斜得花線。 b、 花線與榫頭線和榫眼線一起使用 c、 花線與榫肩的俊角線一起使用，或用于榫頭插肩結構中起線時，表示的方法。 d、 花線用于制作面板眼時的使用。 e、 花線用于制作面板鉆眼，可用單花線在側面表示要鉆空。 (4)截線 截線一般是用實線表示，以畫橫線、豎線、斜線的方式，表示木料應該在此位置截?cái)嗟募庸ぞ€。 a、 截線一般為單實線。有時木料較長，或是較寬，連續畫線需要分割，可以畫雙截線，即雙實線。 b、 截線和榫頭一起使用時，表示榫頭長度滿足后去掉的部分。截線和榫眼線一起使用時，表示鑿眼后，卯鞘粘膠結合老實后才能鋸掉。 c. 截線、榫眼線,花線相交時的表示方法，俊角截線的表示方法。 d. 截線、榫頭線、花線相交時的表示方法；俊角截線的表示方法。 畫線要有先后順序，難度大的結構還要放大樣，只有按大樣的形式畫出結構，加工時的結構尺度才能符合要求 鋸鑿卯鞘和起線，遵循規范加工線。 截線橫順通鋸斷，有時也畫雙截線。 花線常為方向線，引到大面和小面。 榫眼線不能畫通線，榫頭線分單雙線。 槽線重合前皮線，榫眼棱角交花線， 每根框料排整齊，彎料相對彎向內， 節子缺陷要朝里。對稱畫線要順序， 按照程序找規律，對稱畫線要順序， 按照程序找規律。豎料腿料應先畫， 長短畫齊卯錯位。再畫橫料側面料， 橫順配合寬厚齊。卯鞘錯位對清楚， 注意框架交結處。分清大面和小面， 大面小面應起線。要畫后面和里面， 是否鑿?fù)缚椿ň€。如若卯鞘帶斜度， 斜度比例按樣走。圓凳斜椅和角柜，斜度彎曲放樣求。 練習：畫出一個與凳腿上端1cm的卯長為3cm，寬為1cm的卯。
板 書 設 計
教 學 反 思
