資源簡介

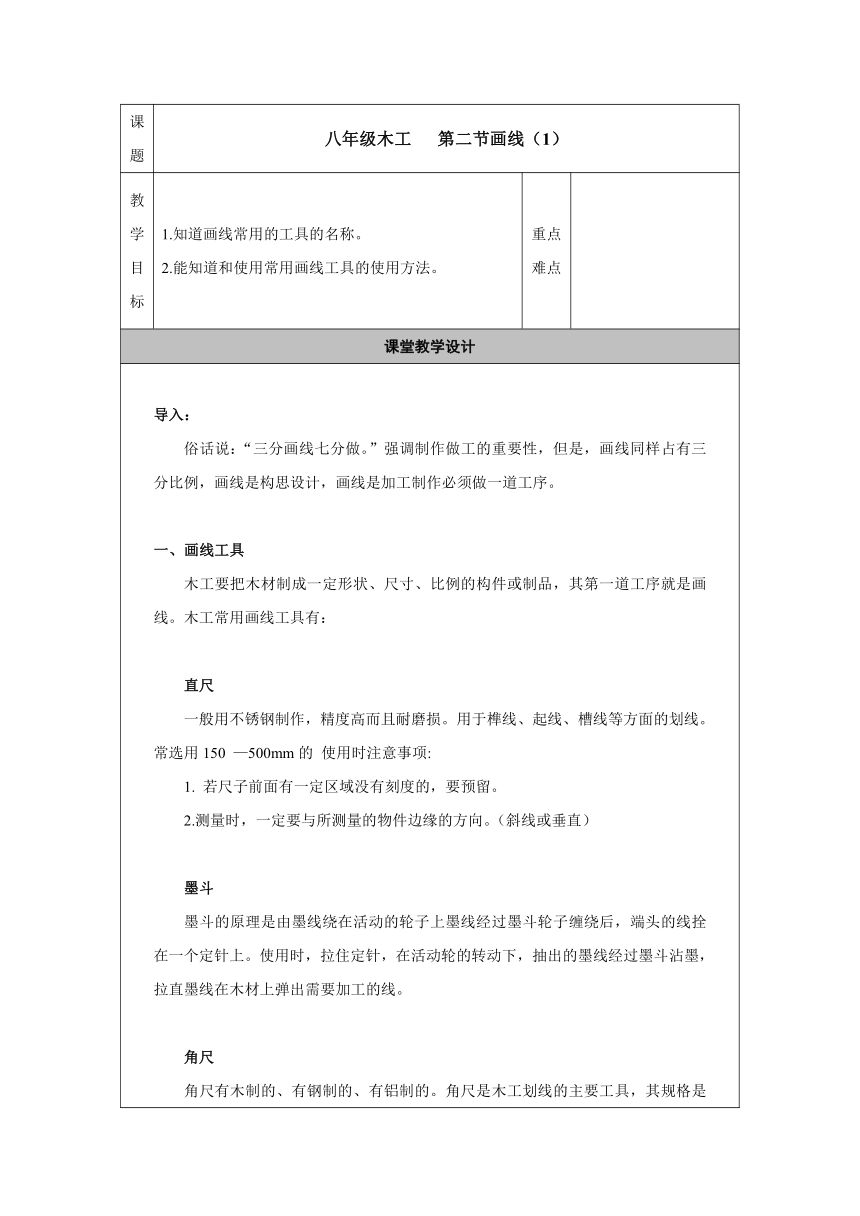

課題 八年級木工 第二節畫線（1）
教 學 目 標 1.知道畫線常用的工具的名稱。 2.能知道和使用常用畫線工具的使用方法。 重點 難點
課堂教學設計
導入： 俗話說：“三分畫線七分做。”強調制作做工的重要性，但是，畫線同樣占有三分比例，畫線是構思設計，畫線是加工制作必須做一道工序。 一、畫線工具 木工要把木材制成一定形狀、尺寸、比例的構件或制品，其第一道工序就是畫線。木工常用畫線工具有： 直尺 一般用不銹鋼制作，精度高而且耐磨損。用于榫線、起線、槽線等方面的劃線。常選用150 —500mm的 使用時注意事項: 1. 若尺子前面有一定區域沒有刻度的，要預留。 2.測量時，一定要與所測量的物件邊緣的方向。（斜線或垂直） 墨斗 墨斗的原理是由墨線繞在活動的輪子上墨線經過墨斗輪子纏繞后，端頭的線拴在一個定針上。使用時，拉住定針，在活動輪的轉動下，抽出的墨線經過墨斗沾墨，拉直墨線在木材上彈出需要加工的線。 角尺 角尺有木制的、有鋼制的、有鋁制的。角尺是木工劃線的主要工具，其規格是以尺柄與尺翼的長短比例而確定的。 如：小角尺200：300mm； 中角尺250：410mm； 大角尺400：630mm。 角尺的直角精度一定要保護好，不得亂扔或丟放，更不能隨意拿角尺敲打物件，造成尺柄和尺翼結合處松動，使角尺的垂直度發生變化不能使用總量。 注意問題：使用時應注意的總量是什么？ 劃規 還有鉛筆(也可改用劃線刀) 另外一些好用的畫線工具 二、正確排料 何謂正確地排料，就是把刨出的每根框料，一一排放整齊，略帶有彎度的框料對稱（相對）排放。彎料的彎度要向里，可作為框料的里面或后面才算排放合理。排放框料時還應根據畫線需要的長度，根據框料各部分材質好壞，盡量避開在節子和缺損地方畫榫眼和榫頭。 三、正確把握畫線的次序 在畫線工藝中，有這樣一個口訣： 先畫豎料后臥料（腿料、橫料），先畫榫眼后榫頭。 畫大面想后面，畫小面想里面。 先畫兩頭截至線，后畫中間榫眼線。 畫豎料想臥料（指臥料的寬厚度），畫臥料看豎料。 畫榫眼想榫頭，畫榫頭看榫眼。 框角榫卯結合處，互相錯位對清楚。 大進小出鋸榫頭，前面的用料榫向上。 側面的用料榫向下，凳板裝板搞清楚。 待到工藝技術熟練之后，只要能分清楚大面小面，前面后面。畫線的先后可以不受一定的限制。 練習：使用上面的工具在平板上畫出離木板一邊為3cm的正方形。（要求正方形的邊長為5cm） 作業：在平板上畫出一個長方形，邊長分別是5cm和3cm.(要求：其中長邊與木板一邊緣平行且與邊緣為2cm)
板 書 設 計
教 學 反 思
