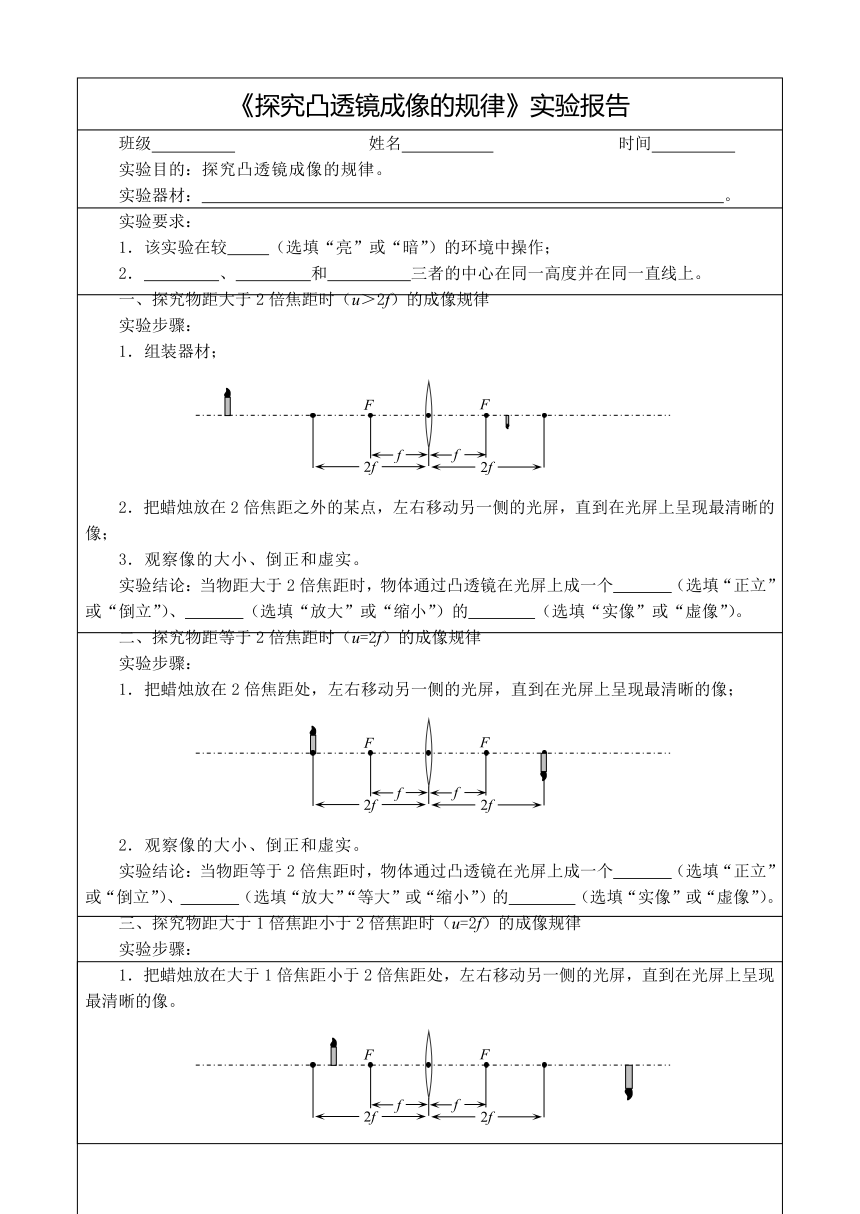

《探究凸透鏡成像的規律》實驗報告
班級 姓名 時間
實驗目的：探究凸透鏡成像的規律。
實驗器材： 。
實驗要求：
1．該實驗在較 （選填“亮”或“暗”）的環境中操作；
2． 、 和 三者的中心在同一高度并在同一直線上。
一、探究物距大于2倍焦距時（u＞2f）的成像規律
實驗步驟：
1．組裝器材；
(
F
F
f
f
2
f
2
f
)
2．把蠟燭放在2倍焦距之外的某點，左右移動另一側的光屏，直到在光屏上呈現最清晰的像；
3．觀察像的大小、倒正和虛實。
實驗結論：當物距大于2倍焦距時，物體通過凸透鏡在光屏上成一個 （選填“正立”或“倒立”）、 （選填“放大”或“縮小”）的 （選填“實像”或“虛像”）。
二、探究物距等于2倍焦距時（u=2f）的成像規律
實驗步驟：
1．把蠟燭放在2倍焦距處，左右移動另一側的光屏，直到在光屏上呈現最清晰的像；
(
F
F
f
f
2
f
2
f
)
2．觀察像的大小、倒正和虛實。
實驗結論：當物距等于2倍焦距時，物體通過凸透鏡在光屏上成一個 （選填“正立”或“倒立”）、 （選填“放大”“等大”或“縮小”）的 （選填“實像”或“虛像”）。
三、探究物距大于1倍焦距小于2倍焦距時（u=2f）的成像規律
實驗步驟：
1．把蠟燭放在大于1倍焦距小于2倍焦距處，左右移動另一側的光屏，直到在光屏上呈現最清晰的像。
(
F
F
f
f
2
f
2
f
)
2．觀察像的大小、倒正和虛實。
實驗結論：當物距大于1倍焦距小于2倍焦距時，物體通過凸透鏡在光屏上成一個 （選填“正立”或“倒立”）、 （選填“放大”或“縮小”）的 （選填“實像”或“虛像”）。
四、探究物距等于1倍焦距時（u=f）的成像規律
實驗步驟：
1．把蠟燭放在1倍焦距處（焦點上），左右移動另一側的光屏，觀察在光屏上能不能呈現清晰的像；
(
F
f
f
2
f
2
f
F
)
實驗結論：當物距等于1倍焦距時，凸透鏡 （選填“能”或“不能”）成像。
五、探究物距小于1倍焦距時（u＜f）的成像規律
實驗步驟：
1．把蠟燭放在1倍焦距以內，左右移動另一側的光屏，觀察在光屏上能不能呈現清晰的像；
(
F
F
f
f
2
f
2
f
)
2．去掉光屏，通過凸透鏡看蠟燭，觀察比較像與物體的關系；
3．把光屏放在像的位置，觀察在光屏上能不能接收到清晰的像。
實驗結論：當物距小于1倍焦距時，物體通過凸透鏡成一個 （選填“正立”或“倒立”）、 （選填“放大”或“縮小”）的 （選填“實像”或“虛像”）。
六、探究凸透鏡成實像時，像與物體運動方向的關系
實驗步驟：
1．把物體放在2倍焦距以外的A點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下物體和像的位置；
2．把物體放在2倍焦距以外的B點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下物體和像的位置；
3．把物體放在2倍焦距以內的C點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下物體和像的位置；
4．把物體放在2倍焦距以內的D點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下物體和像的位置；
(
F
F
f
f
2
f
2
f
A
B
C
D
)
5．通過觀察和數據找出像隨物體運動方向的規律。
實驗表格：
物體的位置 A點 B點 C點 D點
像的位置
實驗結論：像的移動方向與物體的移動方向 （選填“相同”或“相反”）。
七、探究凸透鏡成實像時，物距、像距與像的大小的關系
實驗步驟：
1．把物體放在2倍焦距以外的A點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下像的位置和大小；
2．把物體放在2倍焦距以外的B點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下像的位置和大小；
3．把物體放在2倍焦距以內的C點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下像的位置和大小；
4．把物體放在2倍焦距以內的D點上，左右移動另一側的光屏，直到在光屏上呈現最清晰的像，記下像的位置和大小；
5．通過觀察和數據找出物距、像距與像大小的規律。
(
F
F
f
f
2
f
2
f
A
B
C
D
)
實驗表格：
物體的位置 A點 B點 C點 D點
像的位置
像的大小
實驗結論：物距越小，像距越 ，像越 。
八、探究凸透鏡成實像時，像與物體上下、左右的關系
實驗步驟：
1．把蠟燭放在1倍焦距以外的某點，左右移動另一側的光屏，直到在光屏上呈現最清晰的像；
(
F
F
f
f
2
f
2
f
)
2．觀察像的上下與物體的上下的關系；
3．垂直于主軸向前、向后輕輕吹動燭焰，觀察像中燭焰的偏轉方向。
實驗結論：凸透鏡成實像時，像的上下與物體的上下 （選填“一致”或“顛倒”）； 像的左右與物體的左右 （選填“一致”或“顛倒”）。
九、探究凸透鏡成虛像時，像與物體上下、左右的關系
實驗步驟：
1．把蠟燭放在1倍焦距以內的某點，通過凸透鏡看蠟燭，觀察比較像與物體的上下左右關系；
(
F
F
f
f
2
f
2
f
)
實驗結論：凸透鏡成虛像時，像的上下與物體的上下 （選填“一致”或“顛倒”）； 像的左右與物體的左右 （選填“一致”或“顛倒”）。
十、探究凸透鏡被遮住一部分時的成像情況
實驗步驟：
1．把蠟燭放在1倍焦距以外的某點，左右移動另一側的光屏，直到在光屏上呈現最清晰的像；
(
F
F
f
f
2
f
2
f
)
2．用不透明的紙片遮住凸透鏡的一部分，觀察像的變化情況。
實驗結論：凸透鏡成像時，凸透鏡被遮住一部分后， （選填“仍能”或“不能”）成完整的像，像的亮度 （選填“不變”“變亮”或“變暗”）。
