資源簡介

(共19張PPT)
樂高機器人 EV3
變量是EV3程序塊內存中可以存儲數據值的位置，存儲之
后可以在本項目中直接讀取使用，類似“倉庫”。有兩種
模式：寫入變量、讀取變量；變量選擇器是創建新的變量
，并命名；輸入一般是被給予值或邏輯。
變量

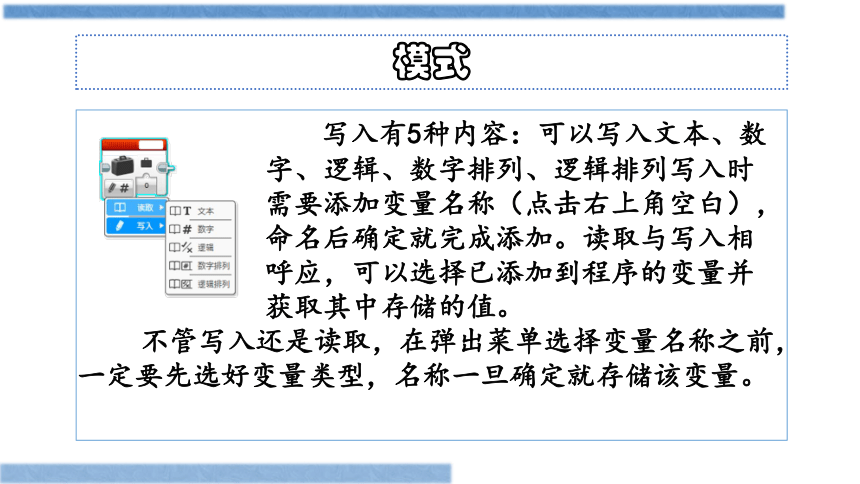

寫入有5種內容：可以寫入文本、數
字、邏輯、數字排列、邏輯排列寫入時
需要添加變量名稱（點擊右上角空白），
命名后確定就完成添加。讀取與寫入相
呼應，可以選擇已添加到程序的變量并
獲取其中存儲的值。
不管寫入還是讀取，在彈出菜單選擇變量名稱之前，
一定要先選好變量類型，名稱一旦確定就存儲該變量。
模式

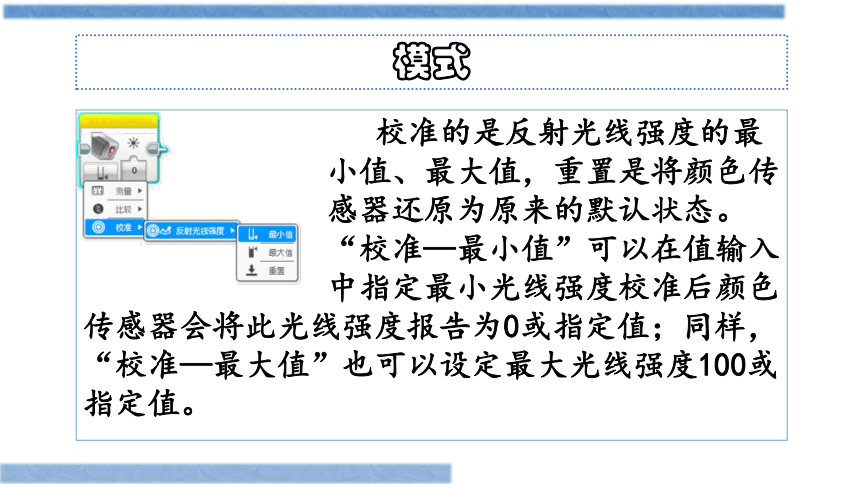

校準的是反射光線強度的最
小值、最大值，重置是將顏色傳
感器還原為原來的默認狀態。
“校準—最小值”可以在值輸入
中指定最小光線強度校準后顏色傳感器會將此光線強度報告為0或指定值；同樣，“校準—最大值”也可以設定最大光線強度100或指定值。
模式
10秒內對觸動傳感器按壓進行計數。
提示：先寫入一個數字0變量。然后在循環里面按
壓一次觸動傳感器，讀取數字變量，每次
+1累加；累加結果重新寫入變量，讀取每
次累加變量并顯示，完成計數添加一個并
列程序，等待10秒，終止計數循環。
編程

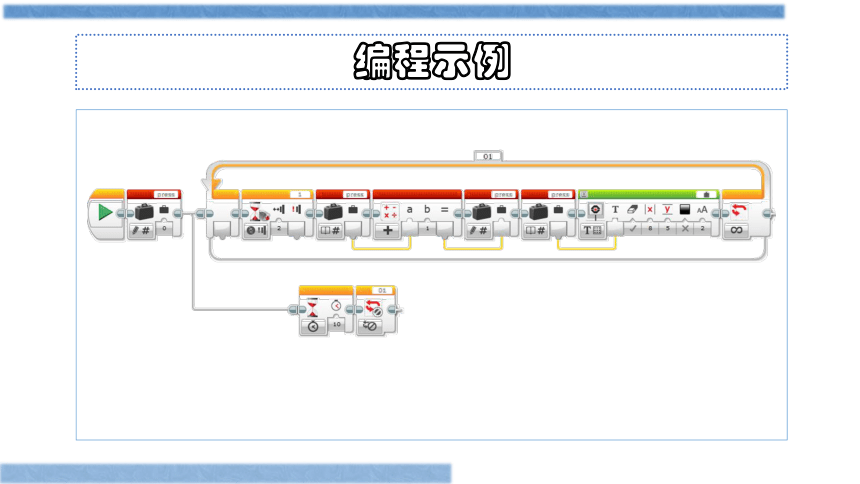

編程示例
樂高機器人 EV3
邏輯運算模塊對其輸入進行邏輯運算，然后輸
出結果。采用“真”或“偽”的輸入，生成“真”
或“偽”的輸出。邏輯運算模式有 ：與、或、異或、
非。
邏輯
模式 使用的輸入 結果
AND(與） A,B A和B都為“真”，則為“真”，否則為“偽”。
OR（或） A,B A或B中，任何一個為“真”，則為“真”。
A和B都為“偽”，則為“偽”。
NOT（非） A,B A和B中只有一個為“真”，則為“真”。
A和B都為“真”，則為“偽”。
A和B都為“偽”，則為“偽”。
XOR(異或） A A為“偽”，則為“真”。
A為“真”，則為“偽”。
模式
小車在離長方體6-25cm范圍內運動，如果在運
動中感測到黑線，則小小車停止運動。
提示：小車一直走，超聲波測的距離值與6-25cm
的范圍比較，輸出給予邏輯a；同時顏色傳
感器測量黑線，輸出給予邏輯b。兩條件同
時滿足，用AND邏輯。輸出邏輯作為終止循
環條件，馬達停止。
編程
編程示例
樂高機器人 EV3
消息傳遞模塊用于在EV3程序塊之間發送藍牙
信息。模式有發送、接收、比較3種；消息標題用
于標識所接收的信息；接收程序塊名稱：要接收信
息的EV3名稱。
消息傳遞
三種模式：可以發送、接收、比較文
本、數字或邏輯。要發送或接收信息，必
須先通過藍牙將兩個EV3程序塊連接。
“比較”模式將接收的信 息與現有值進行
比較。若滿足條件，則輸出結果為“真”，
反之，則為“偽”。
模式
用一輛車的轉動角度控制另一輛車的轉彎速度。
編程
用USB連接EV3，打開編程右下角“程序塊信息”，將
該EV3命名：EV3-1，作為“控制器”。如果同一房間很
多EV3在使用藍牙連接，為防止信息辨別不清誤傳，可
在命名后面添加自己姓名。
藍牙連接步奏1
創建要控制的“控制器”程序，下載到EV3-1控制器
上（信息發送方）。
藍牙連接步奏2
創建要接收的“接收器”程序，下載到EV3-2控制器
上（信息接收方）。
藍牙連接步奏3
作品展示、拓展
完善作品，將你的加特林搭建的更帥氣。
