發現與明確問題
制定設計方案
制作模型或原型
優化設計方案
編寫產品說明書
設計的一般
過程
1.收集信息
2.設計分析
3.方案構思
4.方案呈現
5.方案篩選
溫故而知新
第四章 方案的構思及方法
4.2 方案的構思過程
走入情境
有些貧困山區因為電力供電不足等原因，時常出現停電現象。在沒有電的夜晚，學生就只能在燭光下做作業，不僅影響學習還會傷害眼睛。此外，有些學生因為家庭條件不太好，所以他們希望臺燈使用壽命變長、維護成本低。能否設計一個即可充電使用，又可以插電使用，且價美物廉的護眼臺燈呢？

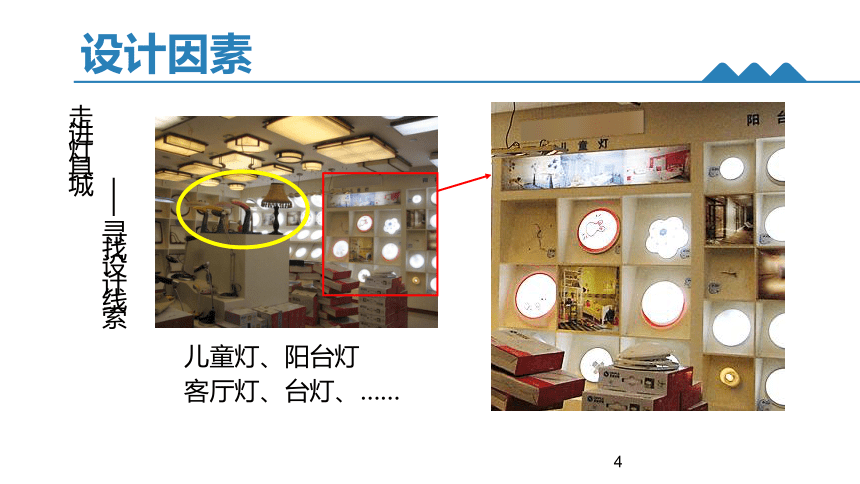

設計因素客廳燈、臺燈、……走進燈具城兒童燈、陽臺燈尋找設計線索設計因素
壁燈
吸頂燈
鏡前燈
落地?zé)?br/>尋找設計線索
設計因素
臥室吊燈
陽臺吸頂燈
兒童吸頂燈
客廳吸頂燈、
射燈
尋找設計線索
設計因素
壁燈
鏡前燈
落地?zé)?br/>吊燈
兒童燈
吸頂燈
射燈
陽臺燈
客廳燈
臥室燈
臺燈
燈
環境
人
物
樣式
形狀
色彩
材料
風格
架構
功能：照明
造型：
質地
分析設計因素
燈泡
----應選擇耐用且光線柔和的燈泡或燈管
臺燈部件 設計分析 圖例
光源 光源的主要功能是照明。光源有很多種，如白熾燈泡、日光燈管、節能燈管、LED燈等
日光燈管
節能燈管
LED燈泡
支撐架
臺燈部件 設計分析 圖例
支撐架 支撐作用，并決定臺燈的高度，還會影響到光線的利用率。
木質支撐架
可彎折支撐架
可調節支撐架
木質材料支撐臺燈
金屬可彎折支撐架
金屬可調節支撐架
燈罩
臺燈部件 設計分析 圖例
燈罩 支燈罩可以由不同材料做成，外形也多種多樣。燈罩不僅起到安全保護作用，而且影響臺燈光線的強弱及照射形式
金屬燈罩
鏤空燈罩
造型燈罩
鏤空燈罩：反光適宜，顏色和諧。
造型燈罩：耐熱，導熱性差，不透明
造型燈罩：耐熱，導熱性差，不透明
開關
臺燈部件 設計分析 圖例
開關 開關起到通斷電源或調解光線亮度的作用。常見的開關有旋鈕式、觸點式、觸摸式等
旋鈕式開關
觸點式開關
觸摸式開關
底座
臺燈部件 設計分析 圖例
底座 底座起到支撐和穩定的作用。因此，它的設計主要是通過對材質和形狀的設計來保證臺燈的穩定性
片形底座
可夾持底座
柱形底座
穩固型底座
夾持型底座
造型底座
帶日歷，鐘表的臺燈
帶風扇臺燈
可播放音樂的臺燈
可充電，放筆臺燈
對臺燈進行設計分析時，可以考慮如何實現臺燈的多功能。
選擇臺燈材料時，盡量就地取材，并使用可再生資源，實現資源的可持續利用。臺燈的零部件應選用標準件，如燈泡、燈座、插頭、開關等。
燈泡
開關
插頭
燈座
標準件是按照國家標準或者行業標準的技術要求批量生產的具有通用性的零部件。包括緊固件、連接件、密封件、軸承、液壓元件和氣壓元件、彈簧等機械零件。
標準件
小辭典
緊固件
連接件
密封件
軸承
彈簧
梳理設計需求：面對收集到的各種信息，根據設計要求，找出設計需要解決的主要問題并分析其可能的解決辦法。
構思設計方案
功能
控制
形式
健康照明
方便收納
安全保護
控制簡單
成本便宜
多種使用方式
結構、材料、造型
如何控制產品
標準化
可拆卸……
模塊化
轉軸結構
仿生形態
部件形態呼應
材料易得……
機械撥動開關
壓點開關
光感開關
智能控制……
呈現設計方案
方案1：枯樹臺燈
呈現設計方案
方案2：燈塔臺燈
呈現設計方案
方案3：錐形臺燈
1
2
3
方案4立式話筒燈
呈現設計方案
實用 美觀 創新 安全性 穩定性 經濟性 環保性 耐久性 加工難易 附加功能 方便收納
方案1
方案2
方案3
你的方案
安全性：考慮使用安全、用電安全(避免線路短路)、健康安全
耐久性：長時間安全穩定正常工作
方便收納：自身折疊/變形變小，方便收藏
方案比較權衡
方案比較權衡
方案1 枯樹燈
照明效果較差，造型美觀，結構創新，穩定，耐久性較好，安全性較高，環保性不好，制作稍難，價格適中，有附加功能，可卷曲起來收納。
方案比較權衡
方案2 燈塔燈
照明效果較好，穩定，耐久性好，安全性高，環保性不好，制作難度一般，價格稍高，有附加功能，收納效果一般 。
方案比較權衡
方案3 錐形燈
照明效果較好，材料易得，穩定，耐久性好，安全性高，環保性較好，制作簡單，價格適中，有附加功能，收納方便。
方案比較權衡
立式話筒燈
學習照明效果差，造型獨特，穩定性較差，耐久性較好，安全性較高，環保性較好，制作難度一般，價格便宜，沒有附加功能，能折疊方便收納。
方案權衡選擇
√
這些方案你選哪個？選擇的依據是什么？
方案細化
方案細化應該從產品到制造、使用、維護等各個環節進行綜合考慮，以完善方案的構思。
包括：產品及零部件尺寸、結構關系、材料、及標準件選配、使用過程中的人機交互方式、使用維護等。
小結
分析設計因素
↓
設計分析
↓
方案構思
↓
方案比較、權衡、細化
功能部分
設計分析
方案構思
功能單元
實現方式
零部件
設計任務
造型部分
分析設計要求解決辦法
(原理)
構思造型
設計方案
連接方式
構思方法
常用的構思方法
1.形態分析法
電源 光源 結構 開關
220V家用電 LED節能燈 支撐+燈罩 按鍵
電池 LED燈帶 底座+環狀 觸摸
充電寶 白熾燈 立方體鏤空 光控
底座+展示物 聲控
底座+鏤空燈罩 燈繩
遙控
3*3*5*6=270種構思方案
設計要求
設計原則
加工條件
個人能力
常用的構思方法
2.聯想法
聯想
月亮
小夜燈
形狀
色彩
意境
常用的構思方法
3.仿生法
仿生法是模擬自然生物形態進行設計的方法。
常用的構思方法
4.設問法
設問法是通過多角度提出問題，從問題中尋找思路，進而做出選擇并深入開展創造性設想的一種構思方式。
