1.某色環電阻上的色環依次為棕、綠、黃、金，則該電阻的阻值是 ；
2.右圖所示是9014型三極管外形，其中集電極
是 引腳（填左邊，中間，或右邊） ；
3.電解電容器的電路符號為 ；
4.下列二極管中，穩壓二極管是哪一個？
5.電容在電路中的特點是 交流 直流；
6.電容器外殼上寫著“104”表示 μF。
7.二極管具有 ，正向電阻 ，反向電阻 。
8.判斷三極管：
知識回顧
150kΩ±5％
左邊
B
隔
通
0.1
單向導電性
很小
無窮大
NPN
PNP
附錄2 多用電表
多用電表
作用
測電流
測晶體管放大倍數
測電壓
測電阻
········
有外接電路
需用到內部電源
萬用表是一種能測量直流電壓、交流電壓、直流電流、直流電阻等多種基本電量的儀表。
330Ω
+
-
4.5V
測電流
測電壓
A
+
-
+
-
V
分類
指針（模擬）式多用電表
數字式多用電表
指針（模擬）式多用電表
優點對比
數字式多用電表
優點：能方便快速地觀察近似值或被測值得變化情況
優點：能快速讀數

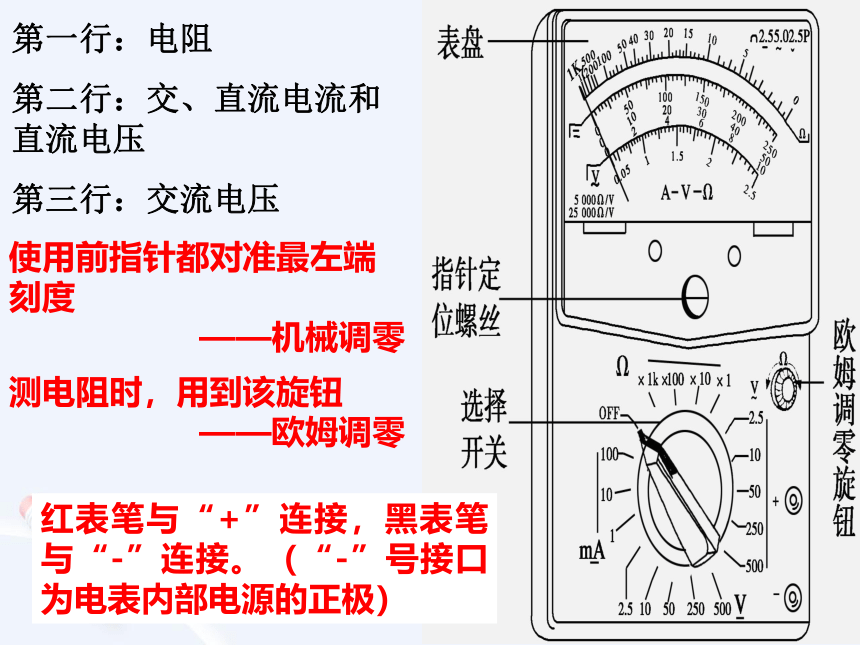

2．指針式多用電表的組成
(1)組成
電阻調零旋鈕
第一行：電阻
第二行：交、直流電流和直流電壓
第三行：交流電壓
使用前指針都對準最左端刻度
——機械調零
測電阻時，用到該旋鈕
——歐姆調零
紅表筆與“+”連接，黑表筆與“-”連接。（“-”號接口為電表內部電源的正極）
（功能選擇開關）
DC 直流電
AC 交流電
DCmA 測量值為直流電流檔
hFE 測量三極管
BATT 測量電池
RL15代表1.5V對應的內部接電阻為15Ω
0ΩADJ
ADJ：對應英文單詞adjust，調整成0
歐姆調零旋鈕
表盤刻度標尺
表盤刻度標尺
電阻刻度的特點：
（1）刻度不均勻
（2）左“∞”右“0”
電壓、電流刻度的特點：
（1）刻度均勻
（2）左“0”右“較大數值”
總結：
電壓、電流左小右大
電阻左大右小
指針默認在左側
4．指針式多用電表的使用方法
①多用電表在使用前，應將其水平放置，觀察指針是否指向電流的零刻度。若有偏差，應調整_____________(即用小螺絲刀調整表頭下方的機械調零螺絲)；
②合理選擇倍率，使指針盡可能靠近刻度盤的__________位置；測量電阻前一定要先進行歐姆調零。
③換用歐姆擋的量程時，一定要重新調整____________；
機械零點
中央
歐姆零點
④待測電阻要跟別的元件和電源________；
⑤電流從紅表筆流入電表，黑表筆流出，不要用雙手碰觸表筆的金屬；
⑥使用完畢應當拔出表筆，并把選擇開關旋至OFF擋或交流電壓最高擋。
斷開
4．指針式多用電表的使用方法
萬用表內部原理
指針式多用電表
特別關注：
1、測量電阻、電壓、電流、二極管的方法；
2、檔位的轉換和表盤數值的讀取；
3、內電源的特點；
4、查找電路故障；
萬用表的使用注意事項
1、插孔的選擇
2、被測電量的選擇和量程的選擇
選擇量程時，盡量要使指針指在滿刻度的1/3到2/3的位置，這樣測量結果比較準確。
3、數值的讀取，注意讀數時人的眼睛要與表盤刻度垂直，即指針與其影子重合。
4、注意事項：
（1）使用前，先進行“機械調零”，即在無被測電量時，使用萬用表指針指在零電壓或零電流的位置上。
機械調零
擋位的選擇：
應選擇量程接近但是比實際值大的擋位。
若不知實際值的大小，應該先選擇最大擋位
讀數方法
測量結果=所選量程檔位×指針指示數值÷指針滿偏數值
“滿偏電流”即在萬能表某一個電流檔位上，表針偏轉到最大（滿刻度）的電流指示值
萬用表的使用注意事項
（2）在使用萬用表過程中，不能用手接觸表筆的金屬部分。
（3）在測量某一電量時，不能在測量的同時換擋，尤其是測量高電壓或大電流時，如需換擋，應先斷開表筆，換檔后再測量。
（4）使用時必須水平放置萬用表，以免造成誤差。
（5）使用完畢，應將轉換開關置于“OFF”檔或交流電壓的最大檔（即∽ 1000V），若長期不用，需取出電池。
（6）表筆的握法
電路原理示意圖
R2
紅表筆
黑表筆
用途 流過電表的電流方向 紅、黑表筆的電位 電流表
電壓表
歐姆表
紅進
黑出
紅進
黑出
紅進
黑出
紅高
黑低
紅高
黑低
紅低
黑高
2.多用表測電流、電壓
R1
測電壓
電流紅表筆進黑表筆出
直流電壓的測量
根據檔位選刻度線讀數
計算每一個小格幾伏
計算：刻度值=刻度加上多余格數值
計算：倍率=檔位/滿刻度值
讀數=刻度值x倍率
直流電壓讀數練習
已知：檔位調至直流電壓500V
第二種方法：選擇50V檔位
1、刻度值：20+7*1=27V
2、倍率：500/50=10V
3、讀數：27*10v=270V
第一種方法：選擇250V檔位
1、刻度值：100+5*7=135V
2、倍率：500/250=2V
3、讀數：135*2v=270V
用途 流過電表的電流方向 紅、黑表筆的電位 歐姆表
紅進
黑出
紅低
黑高
測電阻
步驟
1、估讀被測電阻大小
2、將轉換開關置于電阻檔合適的量程上
3、歐姆調零
4、表筆接電阻兩邊
5、讀數并記錄（測量值=指針指示數*檔位）
1.多用電表測電阻（需斷開電路）
機械調零：旋動部件S，使指針對準電阻的“∞”刻度
選擇量程：將K旋至電阻檔的“×1K”位置
歐姆調零：將插入“＋”“－”插孔的表筆短接，旋動部件T，使指針對準電阻的“0”刻度。（每次選擇量程后都要重新進行歐姆調零）
測電阻：將兩表筆分別與待測電阻相接，讀出讀數。（讀數=刻度×量程倍數）
3.多用表測電阻值
（指針式多用表的表筆，負極為紅表筆，正極為黑表筆）
活動一：測量電阻
1.從色環讀出待測電阻器的阻值是 ；（色環分別是 ）
2.用多用電表測出電阻器的阻值是 ；將紅黑表筆對調，讀數為 。
電阻無極性
電阻讀數練習
已知：檔位調至電阻檔Rx10
1、刻度值：15+3.8*1=18.8Ω
2、倍率：x10
3、讀數：18.8*10Ω=188 Ω
注意：
利用電阻檔可檢測電路短路和開路
開路：電阻值無窮大（指針不動）
短路：電阻值接近零（指針偏轉最大）
Ω表
Ω表讀數練習
122 Ω
1.50k Ω
三、讀數
練習1：已知測量檔位調至直流電壓檔50V
練習2：已知測量檔位調至直流電壓檔500V
練習3：已知測量檔位調至直流電流檔50mA
練習4：已知測量檔位調至電阻檔x10Ω
24V
240V
24mA
180 Ω
練習5：已知測量檔位調至直流電壓檔10V
練習6：已知測量檔位調至交流電壓檔250V
練習7：已知測量檔位調至直流電流檔0.5mA
練習8：已知測量檔位調至電阻檔x1K
7.2V
180V
0.36mA
6.5kΩ
萬用表的讀數方法
0—2.5V交流讀最下刻度
歐姆表讀最上刻度乘以倍率
其它電壓電流均讀中間刻度
如圖示多用電表，選擇開關分別置于下列位置時的讀數是：
×100——
10V量程——
250V量程——
5mA量程——
2.5V交流量程—
1.00kΩ
6.2V
155V
3.10mA
1.85V
1．電容器的充電過程
檢測電容器
①電容器充電時，電路中有定向移動的電荷，所以可認為此時電容器兩端電阻較小；
②電容器充電過程中，定向移動的電荷逐漸減少，即電流大小逐漸減小，此時可認為電容器兩端電阻逐漸變大；
③電容器充電結束，電路中無定向移動的電荷，無電流，此時認為電容器兩端的電阻達到最大值。
測電容
＋
1．擋位打在Ω擋；
2．先對電容放電，再測量，黑接長腳，紅接短腳；
3．正常現象：
＋
－
檢測電容器
先迅速右偏，后緩慢偏至左側∞處停住
現象分析
1．先迅速右偏，后緩慢偏至左側∞處停住——正常；
2．0處停住——內部短路；
檢測電容器——不正常現象分析
3. ∞處停住——內部斷路；
電容器操作要領：
注意：每次測試前，需將電容器兩極短接（放電），目的：以免燒壞表頭
5、二極管的檢測方法
①判別正、負電極
　a、觀察外殼上的符號標記。如圖1-6所示，通常在二極管的外殼上標有二極管的符號，帶有三角形箭頭的一端為正極，另一端則為負極。
b、觀察外殼上的色點。如圖5-7所示，在點接觸二極管的外殼上，通常標有極性色點（白色或紅色）。一般標有色點的一端即為正極，還有二極管上標有色環，帶色環一端為負極。
5、二極管的檢測方法
①判別正、負電極
　a、觀察外殼上的符號標記。如圖所示，通常在二極管的外殼上標有二極管的符號，帶有三角形箭頭的一端為正極，另一端則為負極。
二極管的符號標記
b、觀察外殼上的色點。如圖5-7所示，在點接觸二極管的外殼上，通常標有極性色點（白色或紅色）。一般標有色點的一端即為正極，還有二極管上標有色環，帶色環一端為負極。
二極管上的色點
c、觀察玻璃殼內觸針。對于點接觸二極管，如果標記已模糊不清，可以將外殼上的黑色或白色漆層輕輕刮起掉一點，透過玻璃觀察二極管的內部結構，有金屬觸針的一端就是正極。
用萬用表判斷二極管的正、負極
d、用萬用表測量判別。如圖所示，將萬用表置于R×1K擋，先用紅、黑表筆任意測量二極管兩端子間的電阻值，然后交換表筆再測量一次，如果二極管是好的，兩次測量結果必定出現一大一小。以阻值較小的一次測量為準，黑表筆所接的一端為正極，紅表筆所接的一端則為負極。
②鑒別質量好環，檢測方法如圖1-9所示，將萬用表置于R×1K擋，測量二極管的正反向電阻值，完好的鍺點接觸型二極管，正向電阻在1KΩ左右，反向電阻在300KΩ以上，硅面接觸型二極管的正向電阻在7KΩ左右，反向電阻為無窮大。
總之，二極管的正向電阻越小越好，反向電阻越大越好，若測得的正向電阻太大或反向電阻太小，都表明二極管檢波與整流效率不高。如果測得正向電阻為無窮大，說明二極管的內部斷路，若測得的反向電阻接近于零，則表明二極管已經擊穿，內部斷路或擊穿的二極管都不能使用。
正反電阻情況 結論
正向電阻小、反向電阻大 正常
正反電阻都小 內部短路
正反電阻都大 內部斷路
圖1-9測量二極管的正、反向電阻鑒別別好壞
5．用多用電表檢測二極管
①判別二極管的正、負極：
原理：多用電表置于R×1k擋
黑 紅 偏置狀態 指針偏轉角度 測得阻值
1
2
方法：先用紅、黑表筆任意測量二極管兩端之間的電阻值，然后交換表筆再測量一次，如果二極管是好的，兩次測量結果必定出現一大一小。以阻值較小的一次測量為準，黑表筆所接的一端為正極，紅表筆所接的一端則為負極。
次數
接法
正極
負極
負極
正極
大
小
小
大
正向偏置
反向偏置
【想一想】：若用多用電表按上面方法檢測發光二極管時，還可能有什么不同的現象
正向偏置
反向偏置
思考
多用表測二極管極性時，正反電阻均很小，說明什么？
多用表測二極管極性時，正反電阻均無窮大，說明什么？
二極管已被擊穿
二極管內部斷路
②鑒別二極管的質量好壞：
依據：二極管的正向電阻越小越好，反向電阻越大越好。
若測得的正向電阻太大或反向電阻太小，都表明二極管檢波與整流效率不高；
多用表測檢測三極管好壞
測好壞
測類型和基極
判斷集電極和發射極
5.多用表測檢測三極管好壞
（P→N：單向導通）
測好壞（NPN）

紅表筆接負極，黑表筆接正極
思路：將三極管轉換為二極管
假定我知道基極位置
比方說準備測電阻、電容、電感
測好壞（NPN）
+
-
場次 黑表筆 紅表筆 阻值
第1次 基極 集電極 小
第2次 基極 發射極 小
測好壞（NPN）
場次 黑表筆 紅表筆 阻值
第1次 集電極 基極 大
第2次 發射極 基極 大
場次 黑表筆 紅表筆 阻值
第1次 基極 集電極 小
第2次 基極 發射極 小
測好壞（PNP）
測好壞（PNP）
+
-
場次 黑表筆 紅表筆 阻值
第1次 基極 集電極 大
第2次 基極 發射極 大
測好壞（PNP）
測好壞（PNP）
場次 黑表筆 紅表筆 阻值
第1次 集電極 基極 小
第2次 發射極 基極 小
測好壞

2、判斷
對于NPN三極管：
黑筆接基極，紅筆接發射極和集電極，若阻值都很小，則正常
紅筆接基極，黑筆接發射極和集電極，若阻值都很大，則正常
對于PNP三極管：
黑筆接基極，紅筆接發射極和集電極，若阻值都很大，則正常
紅筆接基極，黑筆接發射極和集電極，若阻值都很小，則正常
用多用電表檢測三極管
(1)判斷三極管的類型和三個電極
步驟：
①先用指針式多用電表歐姆擋判斷基極b和三極管的類型；
②再判斷集電極c和發射極e。
假定中間位置是基極
類型 黑表筆 紅表筆 阻值
NPN 基極 集電極 小
發射極 小
PNP 基極 集電極 大
發射極 大
倘若在測量過程中值一個大一個小，結論：假設基極錯誤。（最多測量三次）
　①用指針式萬用表判斷基極 b 和三極管的類型:將萬用表歐姆擋置 "R × 100" 或"R×lk" 處,先假設三極管的某極為"基極",并把黑表筆接在假設的基極上,將紅表筆先后接在其余兩個極上,如果兩次測得的電阻值都很小(或約為幾百歐至幾千歐 ),則假設的基極是正確的,且被測三極管為 NPN 型管；同上,如果兩次測得的電阻值都很大( 約為幾千歐至幾十千歐 ), 則假設的基極是正確的,且被測三極管為 PNP 型管。如果兩次測得的電阻值是一大一小,則原來假設的基極是錯誤的,這時必須重新假設另一電極為"基極"，再重復上述測試。　
①用指針式多用電表判斷基極b和三極管的類型：
原理：將多用電表歐姆擋置于“R×100”或“R×1k”處：
黑表筆
紅表筆
NPN型 1 基極b 集電極c
發射極e
2 集電極c 基極b
發射極e
3 發射極e 基極b
集電極c
類型
接法
結果
小
小
大
大
大
大
①用指針式多用電表判斷基極b和三極管的類型：
原理：將多用電表歐姆擋置于“R×100”或“R×1k”處：
黑表筆
紅表筆
PNP型 1 基極b 集電極c
發射極e
2 集電極c 基極b
發射極e
3 發射極e 基極b
集電極c
類型
接法
結果
大
大
小
大
小
大
6．用多用電表檢測三極管
(1)判斷三極管的類型和三個電極
①用指針式多用電表判斷基極b和三極管的類型：
方法：
將多用電表歐姆擋置于“R×100”或“R×1k”處，先假設三極管的某極為“基極”，并把____________接在假設的基極上，將__________先后接在其余兩個極上，如果兩次測得的電阻值都很小(或約為幾百歐至幾千歐)，則假設的基極是正確的，且被測三極管為NPN型管；
黑表筆
紅表筆
在確認不是NPN型之后，如果兩次測得的電阻值都很大(約為幾千歐至幾十千歐)，則假設的基極是正確的，且被測三極管為PNP型管。如果兩次測得的電阻值是一大一小，則原來假設的基極是錯誤的，這時必須重新假設另一電極為“基極”，再重復上述測試，直到兩次測得的電阻值都很大為止。
測類型和基極

2、假設一個基極b，黑表筆接b，紅筆接其他2個引腳
如果阻值都很小，則為NPN
如果阻值都很大，則為PNP
如果阻值一大一小，則假定基極錯誤
3、判斷
②判斷集電極c和發射極e:仍將指針式萬用表歐姆擋置 "R × 100"或"R × 1k" 處,以NPN管為例,把黑表筆接在假設的集電極c上,紅表筆接到假設的發射極e上,并用手捏住b和c極 ( 不能使b、c直接接觸 ), 通過人體 , 相當 b 、 C 之間接入偏置電阻 , 如圖 1-12(a) 所示。讀出表頭所示的阻值 , 然后將兩表筆反接重測。若第一次測得的阻值比第二次小 , 說明原假設成立 , 因為 c 、 e 問電阻值小說明通過萬用表的電流大 , 偏置正常。其等效電路如圖1-12(b) 所示 , 圖中VCC 是表內電阻擋提供的電池 ,R為表 內阻 ,Rm 為人體電阻。
判斷集電極和發射極（NPN）
開關三極管
對于NPN型三極管：
基極B為高電平CE之間相當于開關閉合；
基極B為低電平CE之間相當于開關斷開。
對于PNP型三極管：
基極B為低電平CE之間相當于開關閉合；
基極B為高電平CE之間相當于開關斷開。
場次 黑表筆 紅表筆 阻值 電路情況
第1次 集電極 發射極 小 通路
第2次 發射極 集電極 大 斷路
第一步確定三極管的管腳和三極管的類型
①將多用電表調到×100 Ω檔，用表筆分別正反測量三個管腳，其中兩個管腳正、反向電阻均較大，則剩下的那個管腳為基極b。
②黑表筆接基極b，紅表筆分別接另外兩個電極，若測得的電阻均很小，則為NPN型三極管，若測得的電阻均很大，則為PNP型三極管；
③通過一個100k Ω的電阻把已知的基極和假定的集電極接通，如果是NPN型三極管，多用電表黑表筆接假定的集電極，紅表筆接假定的發射極，多用電表上讀出一個阻值；而后把假定的集電極與發射極互換，進行第二次測量，兩次測量中，測得阻值小的那一次，與黑表筆相接的那一極便是集電極c,剩余的一極為發射極e；如果是PNP型三極管，電阻較小的那次測量，與黑表筆相連的那個極為發射極e，剩余一極為集電極c。
總結
第二步判斷三極管的好壞
①測NPN三極管：將多用電表歐姆檔置×100 Ω或×1K處，黑表筆接在基極上，將紅表筆先后接在其余兩個極上，如果兩次測得的電阻都較小，再將紅表筆接在基極上，將黑表筆先后接在其余兩個極上，如果兩次測得的電阻值都很大，則說明三極管是好的。
請判斷
1、直流電壓刻度盤中的刻度線是不均勻的。（ ）
2、萬用表是一種不需要做任何調零就可使用的儀表。（ ）
3、萬用表的指針磁電系統工作的。（ ）
4、萬用表測量電阻時，如果檔位需要更換，無需再調零。（ ）
5、萬用表的結構有表頭、測量電路、轉換開關等。（ ）
6、萬用表每次用完后需復位到交流最大電壓檔位處。（　　　　）
７、為保證測量精度，指針需偏轉到滿刻度１／３的位置。（　　　　）
８、在測量電壓未知的情況下，可調至中間檔位試測一下。（ ）
9、測量電阻讀數時，倍率就是所選檔位。（ ）
10、測量電阻讀數是從左往右讀數的。（ ）
11、電阻檔的刻度是均勻分布的。（ ）
12、可以利用電阻檔檢測電路開路和短路情況。（ ）
請判斷
直流電壓刻度盤中的刻度線是不均勻的。（ × ）
萬用表是一種不需要做任何調零就可使用的儀表。（ × ）
萬用表的指針磁電系統工作的。（ √ ）
萬用表測量電阻時，如果檔位需要更換，無需再調零。（ × ）
萬用表的結構有表頭、測量電路、轉換開關等。（ √ ）
萬用表每次用完后需復位到交流最大電壓檔位處。（ √ ）
為保證測量精度，指針需偏轉到滿刻度１／３的位置。（　× ）
在測量電壓未知的情況下，可調至中間檔位試測一下。（ × ）
測量電阻讀數時，倍率就是所選檔位。（ √ ）
測量電阻讀數是從左往右讀數的。（ × ）
電阻檔的刻度是均勻分布的。（ × ）
可以利用電阻檔檢測電路開路和短路情況。（ √ ）
　　　謝　　謝
三極管具體判別情況
數字式萬用表讀數
2.1 電阻的測量
（1）測量步驟
首先紅表筆插入VΩ孔 ，黑表筆插入COM孔，量程旋鈕打到“Ω”量程檔適當位置，分別用紅黑表筆接到電阻兩端金屬部分，讀出顯示屏上顯示的數據。
（2）注意
量程的選擇和轉換。量程選小了顯示屏上會顯示 “1.” 此時應換用較之大的量程；反之，量程選大了的話，顯示屏上會顯示一個接近于 “0” 的數，此時應換用較之小的量程。
如何讀數？顯示屏上顯示的數字再加上邊檔位選擇的單位就是它的讀數。要提醒的是在“200”檔時單位是“ ”，在“2k~200k”檔時單位是“k ”，在“2M~2000M”檔時單“M”。 如果被測電阻值超出所選擇量程的最大值，將顯示過量程“1”,應選擇更高的量程，對于大于1MΩ或更高的電阻，要幾秒鐘后讀數才能穩定，這是正常的。當沒有連接好時，例如開路情況，儀表顯示為“1”。
數字式萬用表讀數
2.2 直流電壓的測量
（1）測量步驟
紅表筆插入VΩ孔，黑表筆插入COM孔，量程旋鈕打到V-或V~適當位置，讀出顯示屏上顯示的數據。
（2）注意
把旋鈕選到比估計值大的量程檔（注意：直流檔是V-,交流檔是V~）接著把表筆接電源或電池兩端；保持接觸穩定。數值可以直接從顯示屏上讀取 。
若顯示為“1.”，則表明量程太小，那么就要加大量程后再測量。
若在數值左邊出現“-”，則表明表筆極性與實際電源極性相反，此時紅表筆接的是負極。
數字式萬用表讀數
2.2 交流電壓的測量
（1）測量步驟
紅表筆插入VΩ孔，黑表筆插入COM孔，量程旋鈕打到V-或V~適當位置，讀出顯示屏上顯示的數據。
（2）注意
表筆插孔與直流電壓的測量一樣，不過應該將旋鈕打到交流檔“V～”處所需的量程即可。
交流電壓無正負之分，測量方法跟前面相同。
無論測交流還是直流電壓，都要注意人身安全，不要隨便用手觸摸表筆的金屬部分。
數字式萬用表讀數
2.2 電容的測量
（1）測量步驟
將電容兩端短接，對電容進行放電，確保數字萬用表的安全
將功能旋轉開關打至電容“F”測量檔，并選擇合適的量程
將電容插入萬用表CX插孔，讀出LCD顯示屏上數字
（2）注意
測量前電容需要放電，否則容易損壞萬用表
測量后也要放電，避免埋下安全隱患
儀器本身已對電容檔設置了保護，故在電容測試過程中不用考慮極性及電容充放電等情況 測量電容時，將電容插入專用的電容測試座中（不要插入表筆插孔COM、V/Ω）
測量大電容時穩定讀數需要一定的時間
電容的單位換算：1μF=106pF lμF=103nF
數字式萬用表讀數
2.2 二極管的測量
（1）測量步驟
紅表筆插入VΩ孔 黑表筆插入COM孔，轉盤打在XX檔，判斷正負，紅表筆接二極管正黑表筆接二極管負，讀出LCD顯示屏上數據
兩表筆換位，若顯示屏上為 “1” ，正常；否則此管被擊穿
（2）注意
二極管正負好壞判斷。紅表筆插入VΩ孔 黑表筆插入COM孔轉盤打在XX檔然后顛倒表筆再測一次。測量結果如下：如果兩次測量的結果是：一次顯示“1”字樣，另一次顯示零點幾的數字。那么此二極管就是一個正常的二極管，假如兩次顯示都相同的話，那么此二極管已經損壞，LCD上顯示的一個數字即是二極管的正向壓降：硅材料為0.6V左右；鍺材料為0.2V左右，根據二極管的特性，可以判斷此時紅表筆接的是二極管的正極，而黑表筆接的是二極管的負極。
