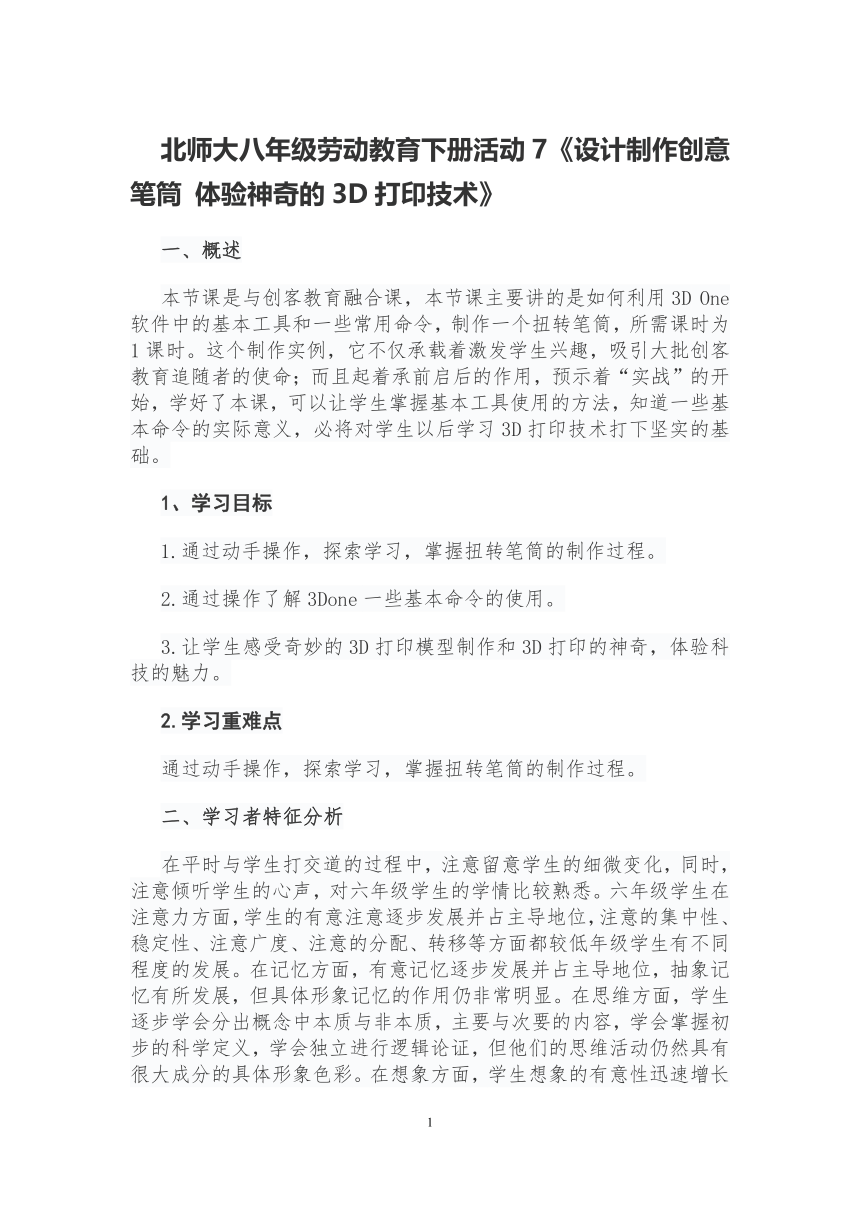

北師大八年級勞動教育下冊活動7《設計制作創意筆筒 體驗神奇的3D打印技術》
一、概述
本節課是與創客教育融合課，本節課主要講的是如何利用3D One軟件中的基本工具和一些常用命令，制作一個扭轉筆筒，所需課時為1課時。這個制作實例，它不僅承載著激發學生興趣，吸引大批創客教育追隨者的使命；而且起著承前啟后的作用，預示著“實戰”的開始，學好了本課，可以讓學生掌握基本工具使用的方法，知道一些基本命令的實際意義，必將對學生以后學習3D打印技術打下堅實的基礎。
1、學習目標
1.通過動手操作，探索學習，掌握扭轉筆筒的制作過程。
2.通過操作了解3Done一些基本命令的使用。
3.讓學生感受奇妙的3D打印模型制作和3D打印的神奇，體驗科技的魅力。
2.學習重難點
通過動手操作，探索學習，掌握扭轉筆筒的制作過程。
二、學習者特征分析
在平時與學生打交道的過程中，注意留意學生的細微變化，同時，注意傾聽學生的心聲，對六年級學生的學情比較熟悉。六年級學生在注意力方面，學生的有意注意逐步發展并占主導地位，注意的集中性、穩定性、注意廣度、注意的分配、轉移等方面都較低年級學生有不同程度的發展。在記憶方面，有意記憶逐步發展并占主導地位，抽象記憶有所發展，但具體形象記憶的作用仍非常明顯。在思維方面，學生逐步學會分出概念中本質與非本質，主要與次要的內容，學會掌握初步的科學定義，學會獨立進行邏輯論證，但他們的思維活動仍然具有很大成分的具體形象色彩。在想象方面，學生想象的有意性迅速增長并逐漸符合客觀現實，同時創造性成分日益增多。所以在教學過程中，可以適當加長教師講解的時間，但給學生足夠的練習時間更是很有必要，所以在講課過程中，沒有對扭轉筆筒的制作過程一邊講一邊練，而是講完四個步驟后，讓學生練習，同時學生制作過程中，可以創新，不統一要求。
三、教學策略選擇與設計
本課的設計，以教為主，學生的學習主要是接受學習而不是發現學習，我立足于學生學習實際，上課中，教師講解、示范，輔以學生動手練習，同時，讓學生充分發揮聰明才智，加強協做，創新制作內容，效果不錯。但要注意上課的學生必須是有基礎的，已經有足夠的理論知識做支撐，而且要加強個別指導，否則一個步驟錯誤可能讓學生一堂課一無所獲，課堂很難一節課完成。
四、教學資源與工具設計
多媒體教室；學生人手一臺電腦，最少兩個人必須有一臺電腦；要有3D打印機，能讓學生直觀看到自己設計制作的物件是什么樣子的；制作工具3DOne軟件。
五、教學過程
（一）導入新課
上一節課，我們學習了3D打印一些基本的操作，這一節呢，我們來利用3D打印技術制作一個小物件。親愛的同學們，你的書桌上是不是也有一個或幾個這樣可愛的筆筒呢？你想不想自己動手制作一個筆筒？好，下邊，我們這一節課，就來學習一下，如何用3Ｄ打印機，制作一個這樣的（出示圖片）扭轉筆筒。
（二）講授新課
1.自由讀學習目標。
a.通過動手操作，探索學習，掌握扭轉筆筒的制作過程。
b.通過操作了解3Done一些基本命令的使用。
c.讓學生感受奇妙的3D打印模型制作和3D打印的神奇，體驗科技的魅力。
2.自讀重難點。
a.通過動手操作掌握各種工具、各種命令操作的操作方法。
b.扭轉筆筒設計時，筆筒壁制作時的操作步驟。
3.根據筆筒的結構組成，結合我們大家的學習情況，我們把扭轉筆筒的制作過程分為以下幾步：
（板書：扭轉筆筒底座的制作、扭轉筆筒壁的制作、扭轉筆筒封口的制作。）
下面，我們就開始學習如何制作一個扭轉筆筒。老師先給大家一邊講解，一邊演示，制作一個扭轉筆筒，大家認真聽，我講完了，咱們大家再動手制作。
第一步，筆筒底部的制作
單擊【基本實體】→【圓柱體】，在網格面任意處,單擊放置一個圓柱體，設置合適的半徑和高度，作為筆筒的底座（特別強調一點：如何把長方體放在坐標系的中心點，兩種方法，一種是把鼠標定位到中心點，點左鍵確定;第二種是在位置欄里輸入0.0.0）
第二步，筒壁的制作
1.單擊【基本實體】→【圓柱體】，切換至上視圖，選定合適的位置，設置合適的半徑和高度，作為筆筒的筒壁；
2.使用陣列命令，復制多個長圓柱體，作為筆筒的筒壁；
3.設置顏色，按照自己的喜好為筒壁設置顏色；
4.單柱扭曲：單擊【特殊功能】→【扭曲】，先對筆筒壁進行單個扭曲；
5.整體扭曲： 需使用加運算命令，將筒壁和筒底合并為一個實體，再進行扭曲命令
6.使用鏡像命令，制作交叉扭曲網狀筒壁.
第三步：制作筆筒封口
1.制作封口，有一個要求，不能使用圓環體，可以使用兩個圓柱體進行減運算。
2.制作圓環：（1）、創建兩個圓柱體，一個半徑為 20，一個半徑為 20-2-2=16 并通過動態移動，使兩個圓柱體處于相交的狀態；選擇動態標記命令，使用邏輯減運算，選中外面的圓柱體作為基體，里面的圓柱體作為合并體，進行減運算，得到一個圓環體；
4.移動圓環：把圓環體放置到封口位置。
第四步：保存和打印
保存還是兩種方式保存，一種是z1格式，可以繼續編輯；一種是ｓｔｌ格式，專供打印，不可編輯。
同學們根據自己的需求保存好之后，我們就可以導入扭轉筆筒的模型，進行打印了。由于扭轉筆筒的制作需要很長時間，我們安排下節課完成。
（3）實踐操作
同學們，聽了老師講解扭轉筆筒的制作流程，看了老師的操作演示，你們是不是早就迫不及待的躍躍欲試了呢 好，請開始你的扭轉筆筒的制作之旅吧！
（四）本課小結
我們大家來回顧一下，我們本節課用到的工具都有哪些：基本實體工具、特殊功能工具、草圖繪制工具、組合編輯工具、材質渲染工具等。對于這些工具，我們在以后的學習中會經常用到，希望大家多加練習，相信大家以后一定會制作出更加精美的物件。
（五）拓展延伸
在熟悉了3Done的一些基本操作之后，同學們可以嘗試自己動手制作一個不同形狀的筆筒。
六、教學反思
第一、要用足夠的事實說明，我們所教授的知識在生活中是有用的，建立起課堂與生活的密切聯系，我用兩張圖片努力，做到了這一點。
第二、課堂上對教學重點、難點的清楚剖析、成功擊破是評價一堂好課的重要標準，為此，我細化操作步驟，把注意事項講明了、講透徹。
第三、重視學習過程的組織與規劃。我上課過程中，一方面演示、講解，一方面對學生學習情況適時督查，同時，我把制作過程流程化，既保證了學習效果，而且明確各步操作的實際意義，讓學生知其然還知其所以然。
總之，本節課從總體上來說，體現了創客教學任務驅動的教學模式，基本達成了教學目標。整個教學過程非常清晰，主要內容層層遞進，亦步亦趨，表現出了較強的邏輯性。
但是也有不足之處：
1、在教學過程中，教師講的多，學生練的時間也較長，但是師生間的互動比較少。
2、在3Ｄ打印機打扭轉筆筒時，由于時間關系，不能讓所有學生都實際打印出來成品，只是老師打印出來一個，讓學生看，學生缺少操作體驗。
針對以上兩點，我覺得在以后的教學當中，需要有所加強。當然，我們的教育不僅僅要教會孩子基本的知識，尤其對于小學生來說，而是要他們在學習中感受到學習的快樂，給他們種下一顆興趣的種子，這才是教育的目的。如果我的課堂，使學生對創客教育、對科學產生了深厚的興趣，那我們的目的就得到了。
