資源簡介

(共16張PPT)
《綜合實踐活動》七年級 創客空間
活動一
瘋狂的簡單機械——探究四連桿
小小“萌新”動起來
余麗

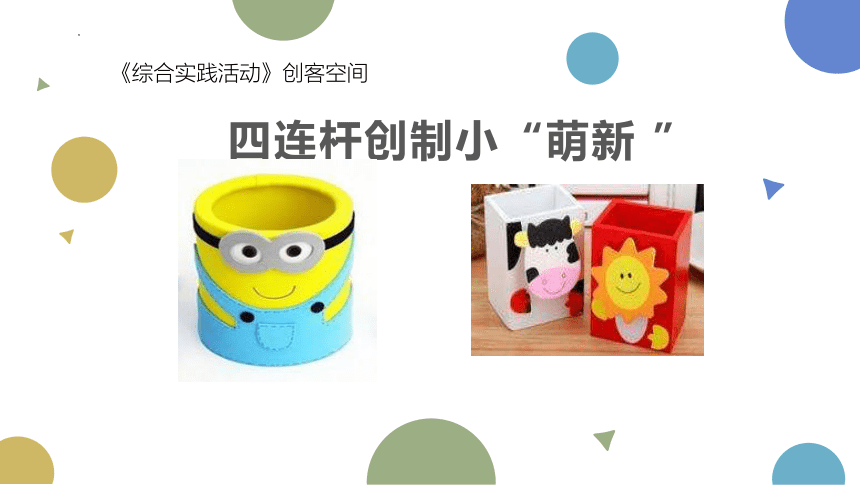

四連桿創制小“萌新 ”
《綜合實踐活動創客空間
《綜合實踐活動》創客空間

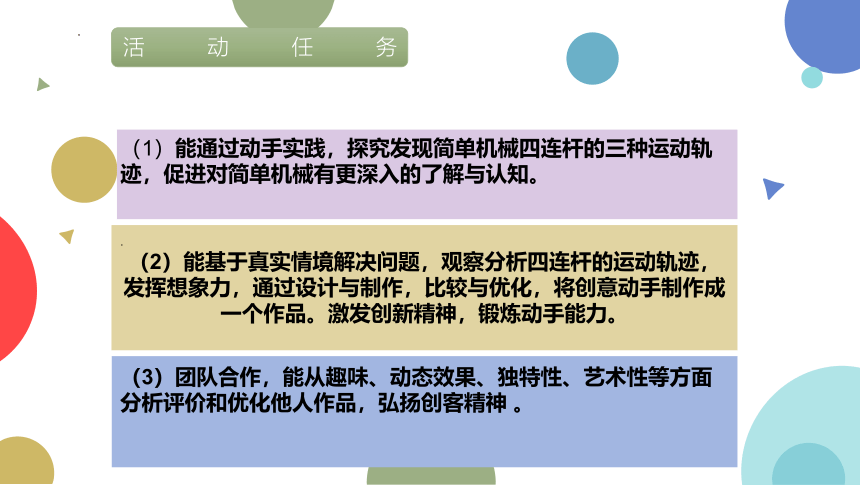

活動任務
（1）能通過動手實踐，探究發現簡單機械四連桿的三種運動軌跡，促進對簡單機械有更深入的了解與認知。
（2）能基于真實情境解決問題，觀察分析四連桿的運動軌跡，發揮想象力，通過設計與制作，比較與優化，將創意動手制作成一個作品。激發創新精神，鍛煉動手能力。
.
（3）團隊合作，能從趣味、動態效果、獨特性、藝術性等方面分析評價和優化他人作品，弘揚創客精神 。
想一想
在生活中你見過平面四連桿的應用嗎？

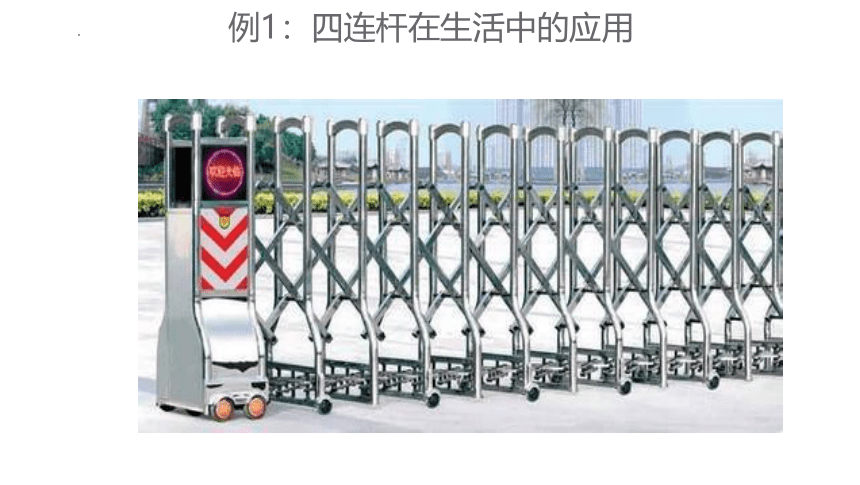

例1：四連桿在生活中的應用

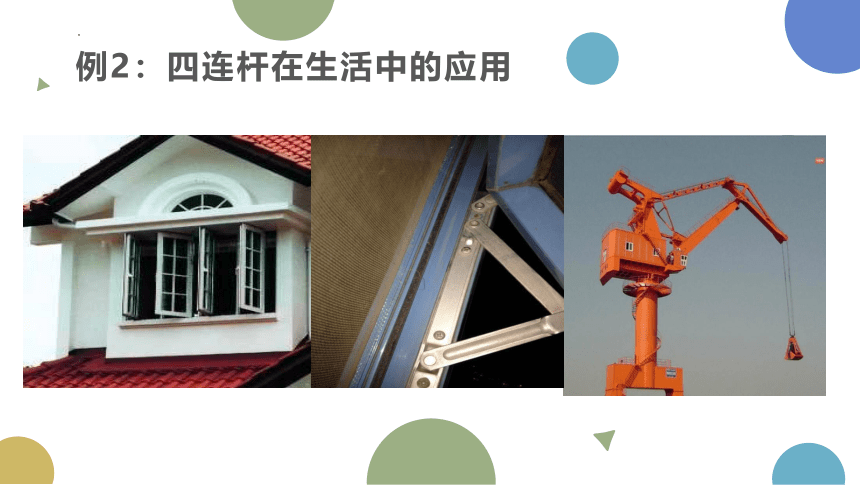

例2：四連桿在生活中的應用

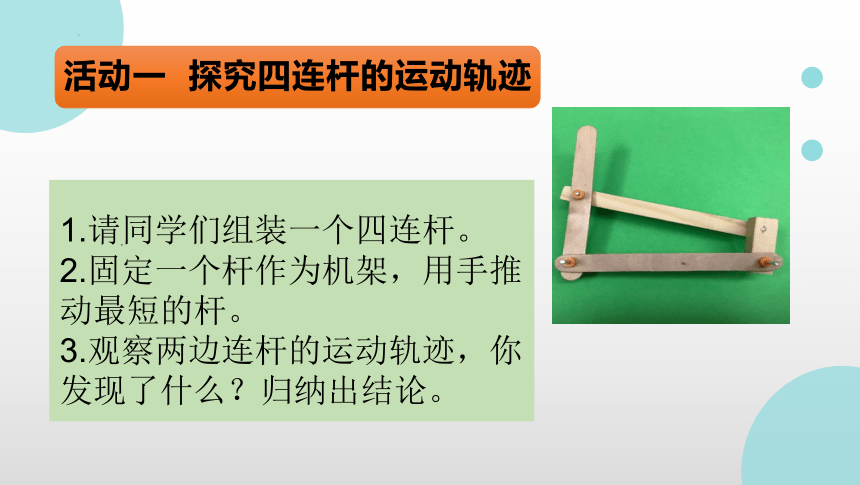

活動一 探究四連桿的運動軌跡
1.請同學們組裝一個四連桿。
2.固定一個桿作為機架，用手推動最短的桿。
3.觀察兩邊連桿的運動軌跡，你發現了什么？歸納出結論。
.
b整周旋轉
a機架
d往復搖擺
將最短桿旁邊的a桿固定，作為機架。
活動一 探究四連桿的運動軌跡
軌跡1.請將最短的桿b固定，
用手分別推與之相連的兩個桿，
你發現了什么？
軌跡2. 如果將最短桿對面的d桿固定，
用手分別推與之相連的兩個桿，
你發現了什么？
軌跡3. 將最短桿旁邊的C桿固定，用手分別推與之相連的兩個桿，你發現了什么？
探一探
活動一 探究四連桿的運動軌跡
（視頻來自百度網站，如有侵權請聯系刪除）
1.一個連架桿做整周旋轉，
另一個連架 桿做往復搖擺。
2.兩個連架桿做整周旋轉
3.兩個連架桿做往復搖擺。
活動二 制作“小萌新”
（一）創意設計
（二）繪制草圖
（三）制作小萌新
（四）創客微路演
制作小“萌新”
活動二 制作“小萌新”
（一）創意設計
（二）繪制草圖
小組討論比較分析后， 選擇其中的一項畫草圖。
評價指標：獨特性、趣味、藝術、人文、動態效果
（三）制作“小萌新”
1 .用筆將“小萌新”畫在卡紙上。
2 .剪下來，注意運動的部分分離哦。
3 .用雙面膠把它們粘在四連桿上。
4 .用手推動連架桿，調測、修正“小萌新”的形態
創客微路演
任務要求：
1.演一演小萌新1.0版本動態。
2.說一說作品應用了哪一種運動軌跡？
3.反思（建議）還將如何優化作品？
評選最佳“助攻手”
秀秀“小萌新”
活動二 說一說四連桿的運動軌跡（視頻來自網絡）
1.一個連架桿做整周旋轉，
另一個連架 桿做往復搖擺。
2.兩個連架桿做整周旋轉
3.兩個連架桿做往復搖擺。
1.探一探對邊相等的四連桿的運動軌跡？
課外拓展
