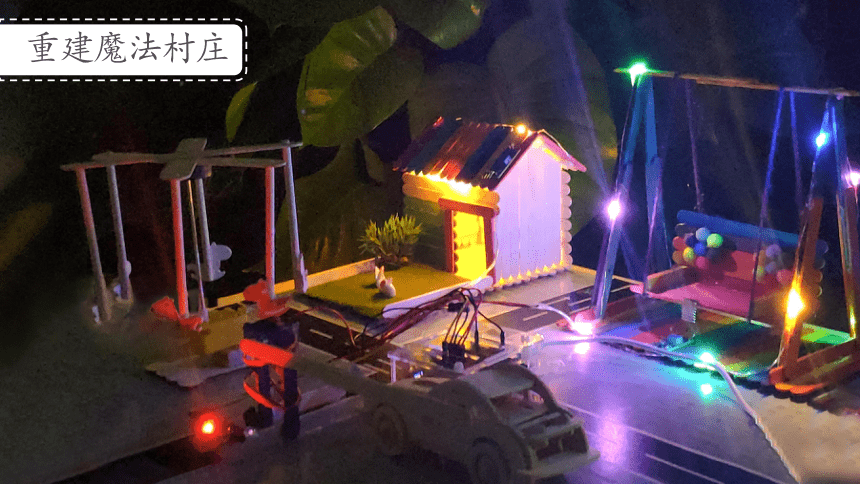

重建魔法村莊
重建魔法村莊

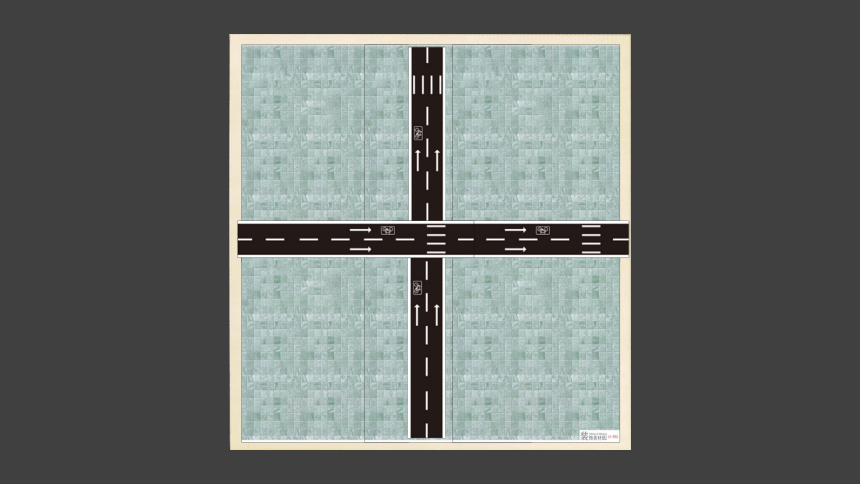

重建魔法村莊之前，我們需要先制作村莊基地

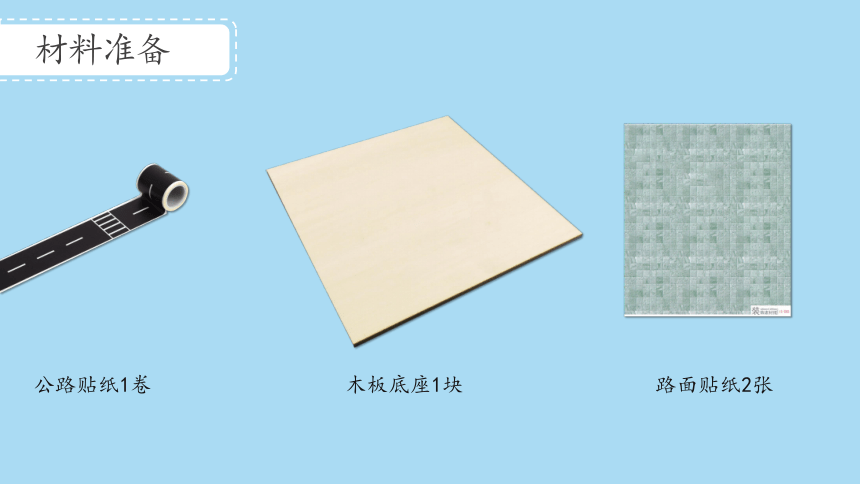

材料準備
公路貼紙1卷
木板底座1塊
路面貼紙2張

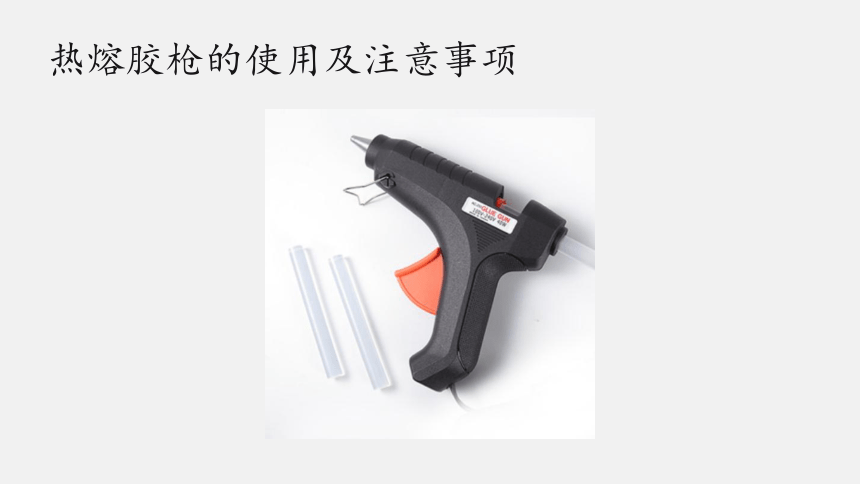

熱熔膠槍的使用及注意事項
1、在膠槍尾部裝上膠條
2、把膠槍插頭插進插座
注意：此步驟統一由教師操作。
3、等待膠槍溫度升高
膠槍加熱后，槍嘴能達到非常高的溫度，所以此時切忌用手觸摸槍嘴！
4、按下扳機，擠出熔膠
制作魔法秋千 傳說當有人坐在魔法秋千上時，秋千就會隨著椅子的晃動發光。今天我們來重建魔法秋千。
1 材料準備
將20根雪糕木棒（顏色不限）整齊排好
制作秋千底座
2 材料準備
3 材料準備
制作秋千支架
重復以上步驟3次，制作4個秋千支架
4 材料準備
5 材料準備
6 材料準備
找出5根雪糕木棒整齊排好和2根半折雪糕棒
7 材料準備
找出4根半折雪糕棒
8 材料準備
找出5根雪糕木棒整齊排好
8 材料準備
找出4根最短半折雪糕棒
毛線兩根
9 材料準備
利用膠帶或膠槍將彩色燈串固定到秋千上。注意：最后接線端要按如圖所示位置固定。
將干簧管傳感器固定粘貼到如圖所示位置
將秋千粘貼固定在圖示位置。
秋千
開始編程啦！
電路實物連接圖
測試彩色燈串
OUT1,1
OUT1,0
Enter
Enter
控制燈串不停閃爍
打開LED燈串
關閉LED燈串
等待1秒
等待1秒
循環跳轉
10
OUT1,1
20
WAIT 60
30
OUT1,0
40
WAIT 60
50
GOTO 10
注意：按鍵盤“Esc”鍵終止程序的運行。
如何讓燈隨著秋千擺動閃爍呢？
干簧管傳感器模塊
我能感受到磁鐵的存在。
磁鐵
干簧管模塊
附近有磁鐵
附近沒有磁鐵
將磁鐵固定到如圖所示位置
磁鐵
干簧管模塊
主機
感應磁鐵信號
靠近磁鐵我就控制OUT1端口讓燈亮
遠離磁鐵我就控制OUT1端口讓燈滅
IN1
IN2
IN3
IN4
信號輸入端口
端口名稱
由IN1、IN2、IN3、IN4端口接收傳感器等設備的信號。
材料準備
20厘米紅黑黃公母線各一根
傳感器的連線方式
---正極（VCC端口或5V端口）
---負極（GND端口）
---信號線
由IN1端口讀取傳感器數據
電路連接示意圖
NEW
新建程序
剛才我們編寫了一個控制燈閃爍的程序。如果要寫一段新程序就要清空原來的程序。
Enter
10

20
GOTO 10
IN(1)
獲取IN(1)端口信號值
讓IN(1)的值在顯示器上顯示
IN( )函數
IN(1)代表主機IN1端口的信號值。
控制程序循環運行
結論：
磁鐵靠近時，IN(1)的值為0；
磁鐵遠離時，IN(1)的值為1。
任務：檢測到磁鐵彩燈就亮
IN(1)=0
OUT1,1
ELSE
OUT1,0
IF
如果 否則
檢測到磁鐵
彩燈亮
彩燈滅
NEW
新建程序
剛才我們編寫了一個測試干簧管信號的程序。如果要寫一段新程序就要清空原來的程序。
Enter
任務解答
10
IF IN(1)=0 OUT1,1 ELSE OUT1,0
20
GOTO 10
