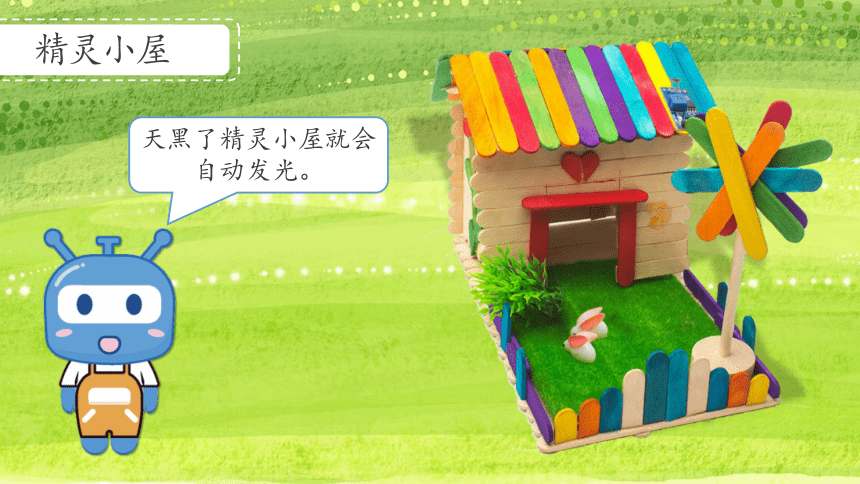

精靈小屋
精靈小屋
天黑了精靈小屋就會自動發光。

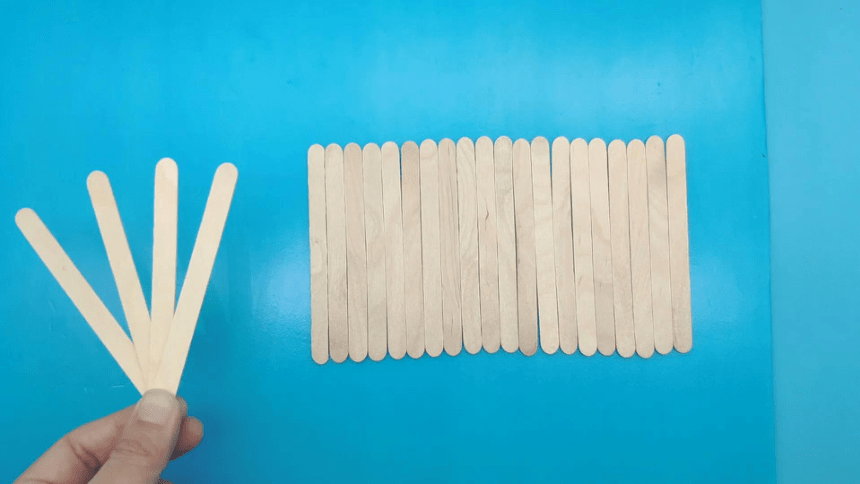

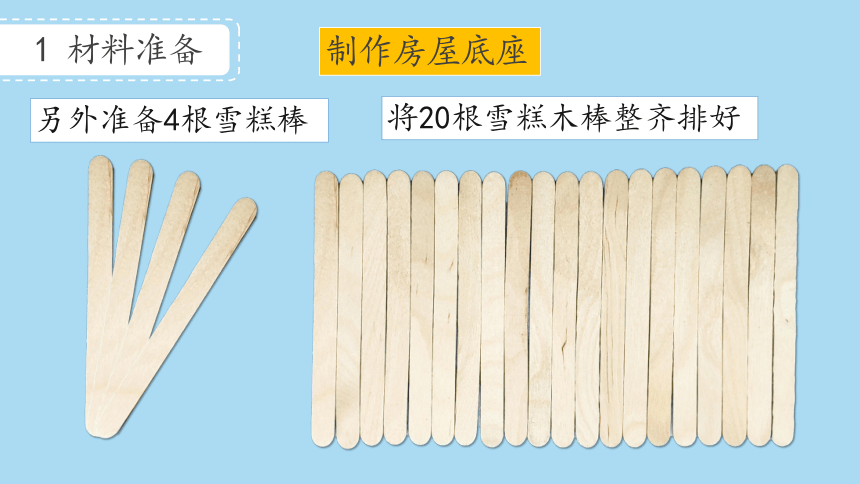

1 材料準備
將20根雪糕木棒整齊排好

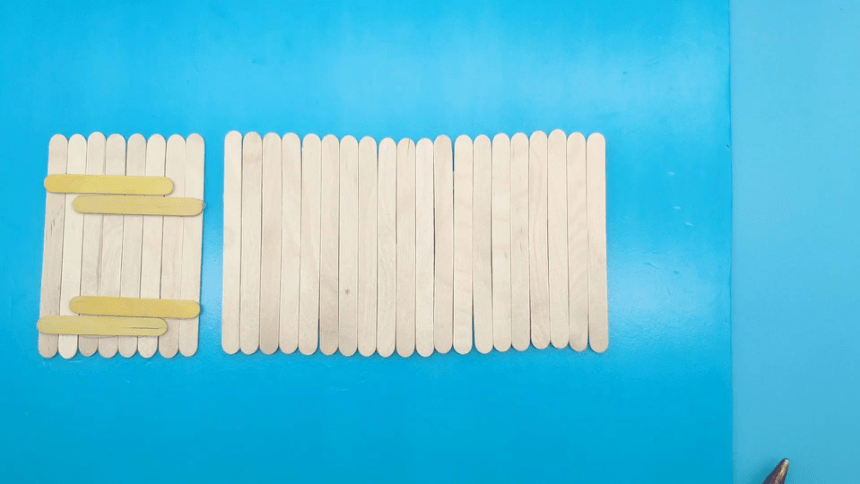

制作房屋底座
另外準備4根雪糕棒

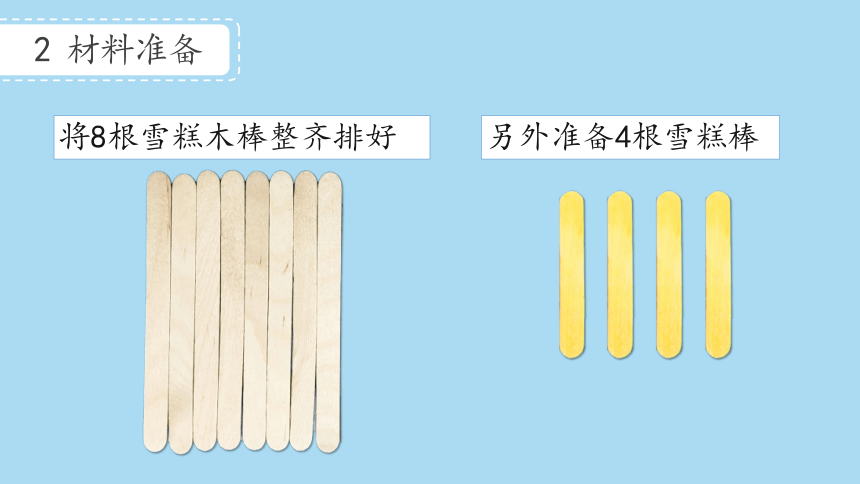

2 材料準備
將8根雪糕木棒整齊排好
另外準備4根雪糕棒

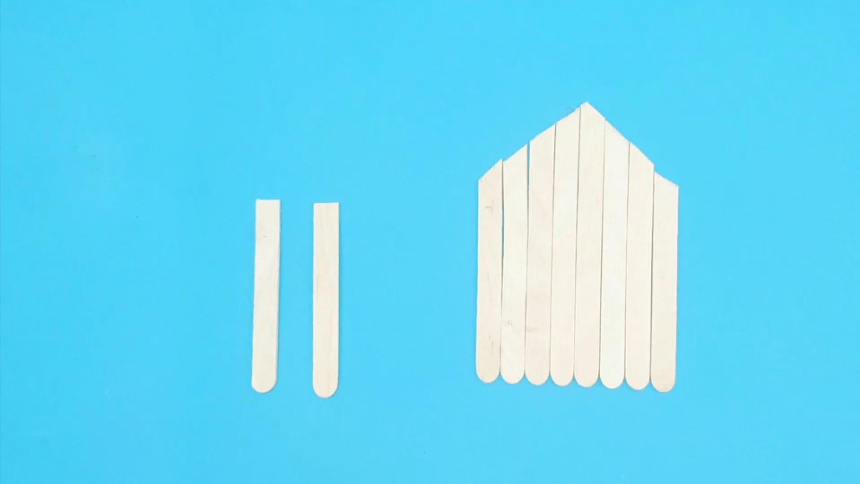

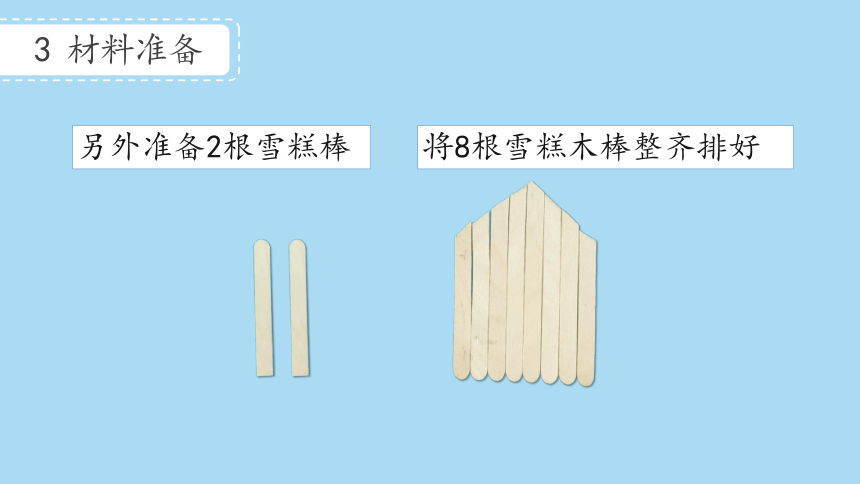

3 材料準備
將8根雪糕木棒整齊排好
另外準備2根雪糕棒

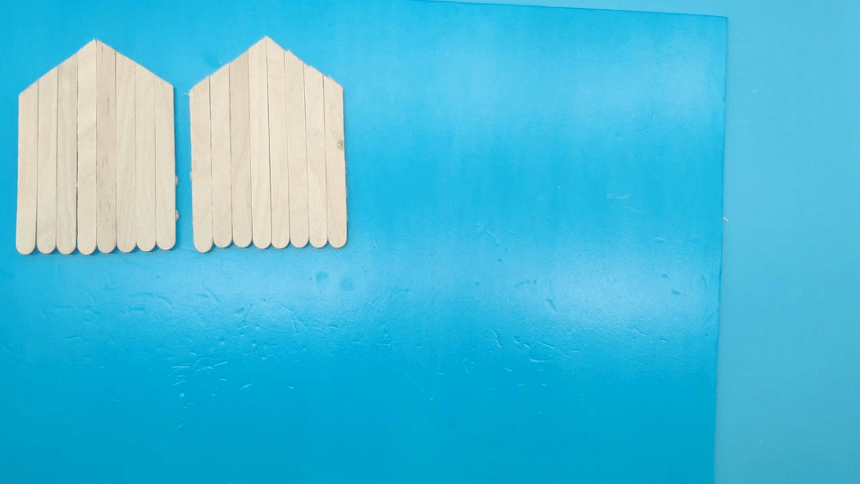

重復以上步驟，制作兩個房屋側墻。

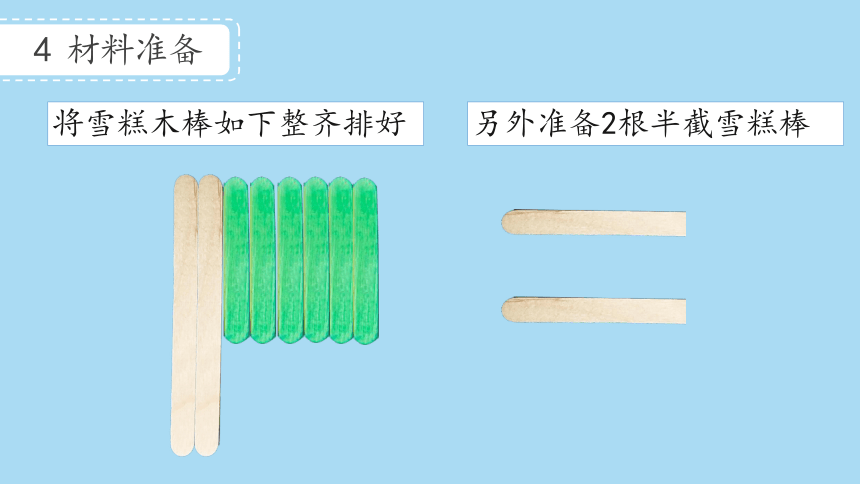

4 材料準備
將雪糕木棒如下整齊排好
另外準備2根半截雪糕棒
5 材料準備
6 材料準備
將雪糕短木棒如下整齊排好
另外準備2根長雪糕棒
制作房頂
重復以上步驟，制作兩個房屋屋頂
7 材料準備
8 材料準備
利用膠帶或者膠槍將彩色燈串固定到房子邊緣。 注意：最后接線端要按如圖所示位置固定。(預留的線不要太短）
將光敏傳感器固定到圖示的位置。
將小屋粘貼固定在圖示位置。
秋千
小屋
開始編程啦！
9 材料準備
擴展板2個
紅色、黑色公公線各1根
擴展板1
連接擴展板
5V
5V
5V
5V
5V
擴展板2
GND
GND
GND
GND
GND
電路實物連接圖
擴展板2
測試暖色燈串
OUT2,1
OUT2,0
Enter
Enter
控制燈串不停閃爍
打開LED燈串
關閉LED燈串
等待1秒
等待1秒
循環跳轉
10
OUT2,1
20
WAIT 60
30
OUT2,0
40
WAIT 60
50
GOTO 10
注意：按鍵盤“Esc”鍵終止程序的運行。
天黑時，如何讓燈自動亮起來呢？
光敏傳感器模塊
我能檢測到周圍有光沒光。
沒光
光敏傳感器模塊
有光
材料準備
20厘米紅、黑公母線各一根
30厘米黃色公母線一根
由IN2端口讀取傳感器數據
線路實物連接圖
擴展板1
擴展板2
NEW
新建程序
我們要寫一段程序來檢測IN2端口信號值，先清空原來的程序。
Enter
10

20
GOTO 10
用IN(2)函數讀取傳感器數據。
IN(2)
獲取IN(2)端口信號值
讓IN(2)的值在顯示器上顯示
讀取光敏傳感器數據
結論：
光線亮時，IN(2)的值為0；光線暗時，IN(2)的值為1。
任務：檢測到沒光彩燈就亮
IN(2)=1
OUT2,1
ELSE
OUT2,0
IF
如果 否則
檢測到沒光
彩燈亮
彩燈滅
NEW
新建程序
編寫天黑自動亮燈程序，先清空原來的程序。
Enter
10
20
IF IN(2)=1 OUT2,1 ELSE OUT2,0
GOTO 10
程序解答
