技術與設計2
第一章 結構及其設計
二、穩固結構
二、穩固結構
第一章 結構及其設計
一、常見結構的認識二、穩固結構
三、結構的設計
四、結構的欣賞：
一、常見結構的認識
1、結構的概念：
結構是指事物的各個組成部分之間的有序搭配和排列
從力學的角度看，結構是指可承受一定力的物體形態，結構可以抵抗能引起形狀和大小改變的力
結構的五種受力形式：拉力、壓力、剪切力、彎曲力、扭轉力
01
一、常見結構的認識
1、結構的概念：
2、結構的分類：
根據物體的結構形態，結構分為 、 、 三種基本類型
實體結構
框架結構
01
殼體結構
一、常見結構的認識
1、結構的概念：
2、結構的分類：實體結構、框架結構、殼體結構

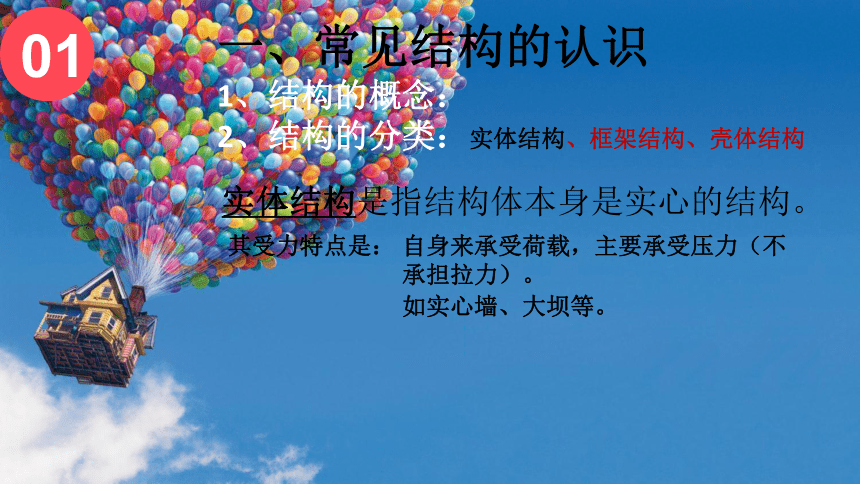

實體結構是指結構體本身是實心的結構。
其受力特點是：
自身來承受荷載，主要承受壓力（不承擔拉力）。
01
如實心墻、大壩等。
一、常見結構的認識
1、結構的概念：
2、結構的分類：實體結構、框架結構、殼體結構
框架結構是指結構體由細長的構件組成的結構。
其受力特點是：
通過條狀物的連接來承受荷載，既能承受壓力又能夠承受拉力。
01
如鐵架塔、建筑用腳手架，廠房的框架
一、常見結構的認識
1、結構的概念：
2、結構的分類：實體結構、框架結構、殼體結構
殼體結構是指層狀的結構。
其受力特點是：
通過殼形來傳遞力和承受荷載，特別是當殼形頂部受到壓力時，它能將力均勻擴散。
01
如摩托車手的頭盔、飛機的外殼、貝殼。
一、常見結構的認識
1、結構的概念：
2、結構的分類：實體結構、框架結構、殼體結構
實體結構是指結構體本身是實心的結構。
框架結構是指結構體由細長的構件組成的結構。
殼體結構是指層狀的結構。
01
生活中很多物體的結構是由兩種或兩種以上的基本結構類型組合而成，稱為組合結構，如埃菲爾鐵塔等。
二、穩固結構
一、常見結構的認識
1、結構的穩定性：結構的穩定性是指結構在荷載的作用下維持其原有平衡形式的能力。
2、影響結構穩定性的主要因素：
①整體幾何形狀必修科學合理；
02
②結構與地面接觸所形成的支撐面積的大小；
③重心的高低。
二、穩固結構
一、常見結構的認識
1、結構的穩定性：
2、影響結構穩定性的主要因素：
3、影響結構強度的主要因素：
02
⑴結構的強度是指結構具有的抵抗被外力破壞的能力
影響結構強度的主要因素： ①結構的材料；② 結構的形狀；③ 結構的連接方式。
二、穩固結構
一、常見結構的認識
1、結構的穩定性：
2、影響結構穩定性的主要因素：
3、影響結構強度的主要因素：
02
⑵結構構件的連接通常有兩類： 鉸連接 和 剛連接。
鉸連接——被連接的構件在連接外不能相對移動，但可相對轉動。如：門與門框的連接
剛連接——被連接的構件在連接處既不能相對移動，也不能相對轉動。如：榫接、膠接；
二、穩固結構
一、常見結構的認識
1、結構的穩定性：
2、影響結構穩定性的主要因素：
3、影響結構強度的主要因素：
02
⑶應力：構件單位橫截面面積所受的內力；
應力公式： δ應力= N內力/A橫截面面積
例：一混凝土方柱邊長400mm, 方柱4支，每支重4噸，其上面支撐48噸的房屋；求方柱的底部橫截面上的應力？
二、穩固結構
一、常見結構的認識
1、結構的穩定性：
2、影響結構穩定性的主要因素：
3、影響結構強度的主要因素：
02
解：N=4支×4×1000KG×10N/KG+48×1000KG×10N/KG
=640000N
求應力: δ應力= N內力/A橫截面面積
=640000 N / (0.4m×0.4m×4)
=106N/M2
=1MPa
答：方柱的底部橫截面上的應力是1MPa
二、穩固結構
一、常見結構的認識
1、結構的穩定性：
2、影響結構穩定性的主要因素：
3、影響結構強度的主要因素：
02
4、結構與功能的關系：
結構決定著事物的性質，也直接影響事物的功能。
三、結構的設計
一、常見結構的認識
二、穩固結構
1、結構設計應考慮的主要因素：
符合使用者對設計對象的穩定性和強度要求；安全因素；公眾和使用者的審美需求；使用者的個性化需要；對設計對象的成本控制要求和一定的價格要求等。
03
三、結構的設計
一、常見結構的認識
二、穩固結構
1、結構設計應考慮的主要因素：
例題：有關結構設計的因素如下，其中主要因素表達恰當,有哪些？
①符合使用者對設計對象穩定性和強度要求
②符合安全因素，公眾和使用者的審美需求
③符合使用者的個性化需要
④符合對設計對象的成本控制和價格要求
⑤符合產品的使用壽命.
03
三、結構的設計
一、常見結構的認識
二、穩固結構
1、結構設計應考慮的主要因素：
2、簡單結構的設計：
設計流程：①設計項目——②設計要求——③設計分析——④設計方案——⑤呈現草圖
03
如：設計相框、雨傘架、垃圾桶、鞋柜、衣架、筆桶等
三、結構的設計
一、常見結構的認識
二、穩固結構
1、結構設計應考慮的主要因素：
2、簡單結構的設計：
例：小明同學拍了一些生活照，為了擺放照片，請你幫忙設計制作一個簡易的相片架，材料，工具不限.相片架能方便的放照片，具有一定的穩固性，相框和支架的連接要牢固.
請你為小明制定一個設計的方案.
03
三、結構的設計
一、常見結構的認識
二、穩固結構
1、結構設計應考慮的主要因素：
2、簡單結構的設計：
制定設計方案.
設計項目:設計一個簡易的相片架
(1)設計要求: 方便取放，具有一定的穩定性和強度，相框和支架連接穩固.
03
三、結構的設計
一、常見結構的認識
二、穩固結構
1、結構設計應考慮的主要因素：
2、簡單結構的設計：
制定設計方案.
設計項目:設計一個簡易的相片架
(2)設計分析:相框: 用木料制作，采用長方結構;支架: 釘接、活動鏈接，用木料等制作;
03
制作流程圖:
三、結構的設計
一、常見結構的認識
二、穩固結構
1、結構設計應考慮的主要因素：
2、簡單結構的設計：
制定設計方案.
設計項目:
設計一個簡易的相片架
(3)畫出相片架的設計草
圖并標明連接方式.
03
四、結構的欣賞：
一、常見結構的認識
二、穩固結構
三、結構的設計
1、結構的實用性：
優秀的結構設計不僅表現在結構的實用功能上，
優秀的結構設計也表現在形式上，特別是功能與形式的統一上。
04
四、結構的欣賞：
一、常見結構的認識
二、穩固結構
三、結構的設計
1、結構的實用性：
2、經典結構設計的欣賞與評價：
—— 歷史、文化 與 技術 兩個角度進行。
文化角度：文化寓意與傳達，美學原則，反映時代、民族、習俗方面特征，個性特征等。
04
技術角度：使用功能、穩固耐用、造型設計的創意和表現力、材料合理性、工藝精湛程度等。
第一章 結構及其設計
一、常見結構的認識：1、 ；2、 。
二、穩固結構：1、 ；2、 ；3、 ；4、 。
三、結構的設計：1、 ；2、 。
總結
四、結構的欣賞：1、 ；2、 。
