第二節 探 究 結 構
技術與設計2 第一章
二、結構的強度
結構的強度是指結構具有的抵抗被外力破壞的能力。
1、什么是結構的強度？
在工程技術中，不允許任何構件在正常工作情況下被破壞，這就要求構件和材料必須有足夠的強度。
二、結構的強度
結構強度與穩定性的區別
穩定性：指在外力的作用下不容易翻倒 （維持原有的平衡狀態）
強度：指在外力的作用下結構體本身抵 抗遭到破壞的能力。
www.jxjyzy.com
倒也…
倒也…
塌了…
塌了…
二、結構的強度
二、結構的強度
思考：
2、結構為什么會遭到破壞？
受到外力
多大的外力會使結構遭到破壞？
二、結構的強度
結構的強度是通過構件和材料來體現的。構件在外力作用下會形變，同時構件內部各個質點之間的相互作用力發生了改變，這種作用力的改變稱作為內力。
二、結構的強度
（一）強度與應力
如何來理解內力呢？
外力
內力
P
N
內力，就是用來抵抗外力與變形，并力圖使變形部分復原的力。
注：內力反映了材料抵抗外力破壞的能力。
二、結構的強度
彎曲力
內力
左拉力
右拉力
內力
內力
右壓力
左壓力
內力
內力
圖2:內力抵抗壓力示意圖
圖1:內力抵抗拉力示意圖
圖3:內力抵抗彎曲力示意圖
二、結構的強度
一般來說，內力會隨外力增大而增大，但達到一個最大值后，就不會再增大了。內力有一個最大值。此時，如果外力再增大，就會破壞結構。
汶川地震造成四川旅游直接損失超500億
北京160噸貨車壓垮橋梁
二、結構的強度
二、結構的強度
從強度的角度看，外力越大，構件內力隨之增大，構件被破壞的危險就越大，但僅僅內力的大小還不能確切的反映一個構件的危險程度。那么它還和什么有關呢？
一根筷子和一把筷子的故事
古代有幾兄弟經常打架，父親就給他們現身說法：一根筷子容易被人折斷，兩根筷子還是容易折斷，三根筷子有點難……十根筷子就折不斷了。從此，幾兄弟便團結起來。
為何一根筷子容易斷，多根筷子不易斷？
可見，在外力與材料不變的條件下，構件被破壞的危險程度還與它的橫截面積有關。
二、結構的強度

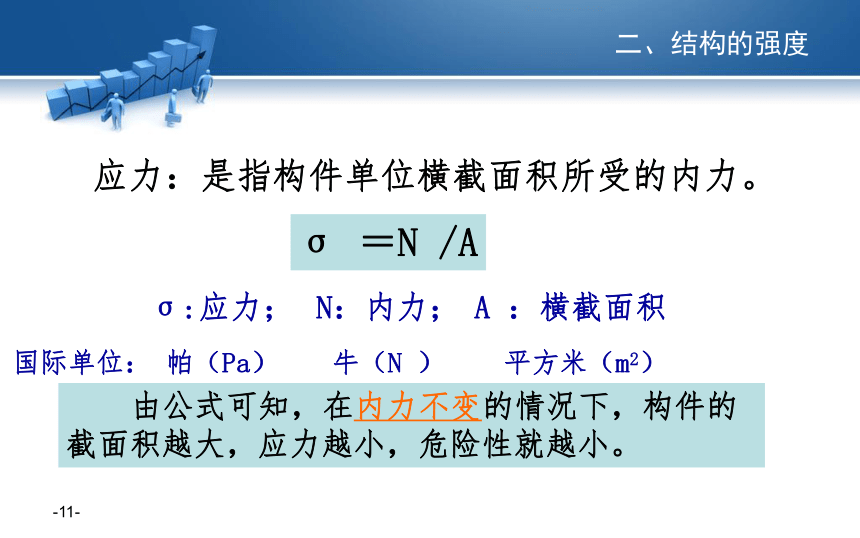

應力：是指構件單位橫截面積所受的內力。
σ ＝N /A
σ:應力；
N：內力；
A ：橫截面積
國際單位：
帕（Pa）
牛（N ）
兆帕（MPa）
由公式可知，在內力不變的情況下，構件的截面積越大，應力越小，危險性就越小。
平方米（m2）
二、結構的強度
應力：是指構件單位橫截面積所受的內力。
σ ＝N /A
當外力大于內力的最大值，或者結構受到的應力大于許用應力時，結構就會被破壞。
應力有一個最大值，稱為許用應力。對應最大內力。
結構的最大內力越大，要破壞它所需的外力也就越大，也可以說，它的強度越大。
強度可以通過應力來衡量。
二、結構的強度
剪應力或切應力
剪應力或切應力：與截面相切的應力。
正應力或反向應力：與截面垂直的應力；
正應力或反向應力
如何判斷外力能否破壞結構？
二、結構的強度
1、假設內力等于外力，計算出應力，與許用應力比較，如果大于許用應力，結構會被破壞。
2、由許用應力計算出最大內力，如果外力比最大內力還要大，則結構會被破壞。
二、結構的強度
二、結構的強度
[實例]：如下圖是一混凝土方柱的示意圖，這個方柱的許用應力為0.5MPa，支柱橫截面為邊長L=400mm的正方形，支柱頂受軸向壓力P=45KN，支柱重力G=22KN，求支柱的底截面l-l上的應力。方柱會不會損壞？
所以應力σ=N/A=67000N/(0.4m×0.4m)
=418750N/m2≈0.419MPa
解：根據平衡條件有：
P+G-N=0，
則 N=P+G=45KN+22KN=67000N，
0.419MPa ＜ 0.5MPa
方柱不會斷
思考 ：
扭絞的繩子為什么不容易拉斷？拔河用的繩子為什么要做成這個樣子？
二、結構的強度
同樣的道理，起重機用的鋼絲繩、懸索橋的鋼索等都是多股合成的。
二、結構的強度
在拔河時，繩子受到兩邊拉力的作用。內部就產生了抵抗拉力的張力。當張力超過一定值時，繩子就會在應力最大的地方被拉斷。
因此拔河用的繩子往往是用多股細繩絞合在一起而成的，有效地增大了繩子的橫截面積，減少了繩子的應力，同時，還可以防止它們之間的相對移動，保證各股細繩同時受力。
思考：
結構強度與哪些因素有關？
二、結構的強度
VS
紙杯
鋼杯
思考：
結構強度與哪些因素有關？
二、結構的強度
結構的強度與材料有關
二、結構的強度
（二）強度與材料
1、強度與所用材料有關
許多現代建筑物都是用鋼筋混凝土梁、柱構成的框架，為什么要這樣設計？
混凝土能承受壓力，但不耐拉力
二、結構的強度
鋼筋承受拉力，
混凝土承受壓力。
水泥是膠凝材料，用來包裹砂子、石子。
石子、砂子主要是提供強度。
鋼筋：起著拉力作用 水泥：起著凝固作用
碎石：起著骨架作用 砂子：填充料作用
二、結構的強度
小試驗
（2）折疊成瓦楞狀A(yù)4紙上放鉤碼若干；
在高度相同相隔10厘米的兩摞書上分別放
（1）一張A4紙，放鉤碼；
（3）A4紙紙卷成紙筒，放鉤碼若干，觀察三者的實驗結果。
結構的強度與材料本身的形狀有關
二、結構的強度
2、強度與材料的形狀有關
生活中的應用：
人們常常把構件直接做成一定的形狀，如工業生產中的“工”字型鋼、角鋼（焊制鐵床）、十字鋼、管材（管道）等型材。由于這些型材在相同結構強度的情況下，具有用料少、質量輕等優點而被廣泛應用。如圖中的“工”字型鋼就被廣泛的應到建筑中，構成建筑物的骨架。
二、結構的強度
2、強度與材料的形狀有關
材料的橫截面的形狀也極大地影響它的強度
二、結構的強度
2、強度與材料的形狀有關
薄板材料可以通過折疊改變結構來加固
生活中的應用：
構件材料的形狀不同，其承受力的情況也不同，
二、結構的強度
構件材料的橫截面形狀適用于承受拉力，但不適用于承受壓力
構件材料的形狀不同，其承受力的情況也不同，
二、結構的強度
構件材料的橫截面形狀適用于承受壓力，也適用于承受拉力
反面案例：
四川綦江的彩虹橋倒塌事件。
原因：拱架鋼管焊接不合格
三、結構的連接
三、結構的連接
構件連接處的強度是影響整個結構強度和穩定性的重要因素，而構件連接處的強度取決于它的連接方式、連接技術和連接處的牢固程度等。
榫卯泛指在兩個木構件上采用凹凸結合的連接方式，是中國古代建筑、家具及其他木制器械的主要連接方式。凸出部分叫榫（或榫頭），凹進部分叫卯（或榫眼、榫槽），榫和卯咬合，起到連接作用。
榫卯連接的木椅比釘接的穩固、不易變形
三、結構的連接
鉸接
三、結構的連接
螺栓連接
三、結構的連接
膠接
三、結構的連接
焊接
三、結構的連接
鉚接
三、結構的連接
構件的結點
一般我們把構件間的連接區叫作結點，結點有以下兩種。
1．鉸結點：被連接的構件在連接處不能相對移動，但可相對轉動，即可以傳遞力，但不能傳遞力矩。具體有松螺栓、銷接等，如機械連桿與滑塊的連接、折疊傘的傘骨架之間的連接等。
2．剛結點：被連接的構件在連接處既不能相對移動，又不能相對轉動；既可以傳遞力，也可以傳遞力矩。具體有膠接、焊接等，如自行車三腳架的連接等
四、結構的強度和穩定性試驗
四、結構的強度和穩定性試驗
1、小明幫助爸爸選購花盆架，看到市場上有四種花盆架（如圖所示），如果要求穩定性最好，小明應當選擇（）。
A、
B、
C、
D、
2、可以用受力結構的穩定性來解釋的事實是（）。
A、拔河的繩子斷裂 B、雞蛋在某種情況下可以承受很大的外力
C、廣告牌被臺風吹倒 D、 耳機與電腦主機的插口接觸不良，聽不到音樂
3、在日常生活中，你所見到的以下哪一個結構不屬于利用不穩定的結構實現某些功能的。（）
A、游樂設施的蹺蹺板功能結構 B、房間門口的活頁功能結構
C、學校運動場的籃球架結構 D、圓珠筆的筆嘴結構
4、不倒翁“不倒”的主要原因是（）。
A、使用材料的強度大 B、形狀的美觀性強
C、底部接觸面小 D、重心低，底部接觸面為光滑的弧面
1、小明幫助爸爸選購花盆架，看到市場上有四種花盆架（如圖所示），如果要求穩定性最好，小明應當選擇（D）。
A、
B、
C、
D、
2、可以用受力結構的穩定性來解釋的事實是（）。
A、拔河的繩子斷裂 B、雞蛋在某種情況下可以承受很大的外力
C、廣告牌被臺風吹倒 D、 耳機與電腦主機的插口接觸不良，聽不到音樂
3、在日常生活中，你所見到的以下哪一個結構不屬于利用不穩定的結構實現某些功能的。（）
A、游樂設施的蹺蹺板功能結構 B、房間門口的活頁功能結構
C、學校運動場的籃球架結構 D、圓珠筆的筆嘴結構
4、不倒翁“不倒”的主要原因是（）。
A、使用材料的強度大 B、形狀的美觀性強
C、底部接觸面小 D、重心低，底部接觸面為光滑的弧面
1、小明幫助爸爸選購花盆架，看到市場上有四種花盆架（如圖所示），如果要求穩定性最好，小明應當選擇（D）。
A、
B、
C、
D、
2、可以用受力結構的穩定性來解釋的事實是（C）。
A、拔河的繩子斷裂 B、雞蛋在某種情況下可以承受很大的外力
C、廣告牌被臺風吹倒 D、 耳機與電腦主機的插口接觸不良，聽不到音樂
3、在日常生活中，你所見到的以下哪一個結構不屬于利用不穩定的結構實現某些功能的。（）
A、游樂設施的蹺蹺板功能結構 B、房間門口的活頁功能結構
C、學校運動場的籃球架結構 D、圓珠筆的筆嘴結構
4、不倒翁“不倒”的主要原因是（）。
A、使用材料的強度大 B、形狀的美觀性強
C、底部接觸面小 D、重心低，底部接觸面為光滑的弧面
1、小明幫助爸爸選購花盆架，看到市場上有四種花盆架（如圖所示），如果要求穩定性最好，小明應當選擇（D）。
A、
B、
C、
D、
2、可以用受力結構的穩定性來解釋的事實是（C）。
A、拔河的繩子斷裂 B、雞蛋在某種情況下可以承受很大的外力
C、廣告牌被臺風吹倒 D、 耳機與電腦主機的插口接觸不良，聽不到音樂
3、在日常生活中，你所見到的以下哪一個結構不屬于利用不穩定的結構實現某些功能的。（C）
A、游樂設施的蹺蹺板功能結構 B、房間門口的活頁功能結構
C、學校運動場的籃球架結構 D、圓珠筆的筆嘴結構
4、不倒翁“不倒”的主要原因是（）。
A、使用材料的強度大 B、形狀的美觀性強
C、底部接觸面小 D、重心低，底部接觸面為光滑的弧面
1、小明幫助爸爸選購花盆架，看到市場上有四種花盆架（如圖所示），如果要求穩定性最好，小明應當選擇（D）。
A、
B、
C、
D、
2、可以用受力結構的穩定性來解釋的事實是（C）。
A、拔河的繩子斷裂 B、雞蛋在某種情況下可以承受很大的外力
C、廣告牌被臺風吹倒 D、 耳機與電腦主機的插口接觸不良，聽不到音樂
3、在日常生活中，你所見到的以下哪一個結構不屬于利用不穩定的結構實現某些功能的。（C）
A、游樂設施的蹺蹺板功能結構 B、房間門口的活頁功能結構
C、學校運動場的籃球架結構 D、圓珠筆的筆嘴結構
4、不倒翁“不倒”的主要原因是（D）。
A、使用材料的強度大 B、形狀的美觀性強
C、底部接觸面小 D、重心低，底部接觸面為光滑的弧面
5、比薩斜塔是意大利著名的古代文化遺產，被認為是世界建筑史上的一大奇跡。有關其傾斜而不倒的解釋正確的是（）。
A、比薩斜塔的根基比較穩定 B、比薩斜塔高度不太高
C、比薩斜塔結構重心垂線落在底面的范圍內 D、比薩斜塔用最先進的鋼筋混凝土建筑
6、江河堤壩在建造時必須要具有良好的穩定性，能夠經歷多年而不易被毀。那么，在建筑時它的橫斷面應造成（）。
A、矩形 B、上窄下寬的梯形 C、上寬下窄的梯形 D、拱形
7、下列哪個因素對鋼筋混凝土電線桿的穩定性影響最大？（）
A、電線桿的直徑 B、電線桿在地面處的截面積
C、電線桿周邊風的大小 D、電線桿埋入地下的深度
8、F1（世界一級方程式）賽車比賽是一項“極速運動”。比賽時，賽車要想跑出很高的速度，同時要保持運動過程中的穩定性，你認為賽車應怎樣進行設計？（）
A、流線型外型，底盤高，很重 B、弧線型外型，底盤低，很輕
C、弧線型外型，底盤低，有一定自重 D、流線型外型，底盤低，有一定自重
5、比薩斜塔是意大利著名的古代文化遺產，被認為是世界建筑史上的一大奇跡。有關其傾斜而不倒的解釋正確的是（C）。
A、比薩斜塔的根基比較穩定 B、比薩斜塔高度不太高
C、比薩斜塔結構重心垂線落在底面的范圍內 D、比薩斜塔用最先進的鋼筋混凝土建筑
6、江河堤壩在建造時必須要具有良好的穩定性，能夠經歷多年而不易被毀。那么，在建筑時它的橫斷面應造成（）。
A、矩形 B、上窄下寬的梯形 C、上寬下窄的梯形 D、拱形
7、下列哪個因素對鋼筋混凝土電線桿的穩定性影響最大？（）
A、電線桿的直徑 B、電線桿在地面處的截面積
C、電線桿周邊風的大小 D、電線桿埋入地下的深度
8、F1（世界一級方程式）賽車比賽是一項“極速運動”。比賽時，賽車要想跑出很高的速度，同時要保持運動過程中的穩定性，你認為賽車應怎樣進行設計？（）
A、流線型外型，底盤高，很重 B、弧線型外型，底盤低，很輕
C、弧線型外型，底盤低，有一定自重 D、流線型外型，底盤低，有一定自重
5、比薩斜塔是意大利著名的古代文化遺產，被認為是世界建筑史上的一大奇跡。有關其傾斜而不倒的解釋正確的是（C）。
A、比薩斜塔的根基比較穩定 B、比薩斜塔高度不太高
C、比薩斜塔結構重心垂線落在底面的范圍內 D、比薩斜塔用最先進的鋼筋混凝土建筑
6、江河堤壩在建造時必須要具有良好的穩定性，能夠經歷多年而不易被毀。那么，在建筑時它的橫斷面應造成（B）。
A、矩形 B、上窄下寬的梯形 C、上寬下窄的梯形 D、拱形
7、下列哪個因素對鋼筋混凝土電線桿的穩定性影響最大？（）
A、電線桿的直徑 B、電線桿在地面處的截面積
C、電線桿周邊風的大小 D、電線桿埋入地下的深度
8、F1（世界一級方程式）賽車比賽是一項“極速運動”。比賽時，賽車要想跑出很高的速度，同時要保持運動過程中的穩定性，你認為賽車應怎樣進行設計？（）
A、流線型外型，底盤高，很重 B、弧線型外型，底盤低，很輕
C、弧線型外型，底盤低，有一定自重 D、流線型外型，底盤低，有一定自重
5、比薩斜塔是意大利著名的古代文化遺產，被認為是世界建筑史上的一大奇跡。有關其傾斜而不倒的解釋正確的是（C）。
A、比薩斜塔的根基比較穩定 B、比薩斜塔高度不太高
C、比薩斜塔結構重心垂線落在底面的范圍內 D、比薩斜塔用最先進的鋼筋混凝土建筑
6、江河堤壩在建造時必須要具有良好的穩定性，能夠經歷多年而不易被毀。那么，在建筑時它的橫斷面應造成（B）。
A、矩形 B、上窄下寬的梯形 C、上寬下窄的梯形 D、拱形
7、下列哪個因素對鋼筋混凝土電線桿的穩定性影響最大？（D）
A、電線桿的直徑 B、電線桿在地面處的截面積
C、電線桿周邊風的大小 D、電線桿埋入地下的深度
8、F1（世界一級方程式）賽車比賽是一項“極速運動”。比賽時，賽車要想跑出很高的速度，同時要保持運動過程中的穩定性，你認為賽車應怎樣進行設計？（）
A、流線型外型，底盤高，很重 B、弧線型外型，底盤低，很輕
C、弧線型外型，底盤低，有一定自重 D、流線型外型，底盤低，有一定自重
5、比薩斜塔是意大利著名的古代文化遺產，被認為是世界建筑史上的一大奇跡。有關其傾斜而不倒的解釋正確的是（C）。
A、比薩斜塔的根基比較穩定 B、比薩斜塔高度不太高
C、比薩斜塔結構重心垂線落在底面的范圍內 D、比薩斜塔用最先進的鋼筋混凝土建筑
6、江河堤壩在建造時必須要具有良好的穩定性，能夠經歷多年而不易被毀。那么，在建筑時它的橫斷面應造成（B）。
A、矩形 B、上窄下寬的梯形 C、上寬下窄的梯形 D、拱形
7、下列哪個因素對鋼筋混凝土電線桿的穩定性影響最大？（D）
A、電線桿的直徑 B、電線桿在地面處的截面積
C、電線桿周邊風的大小 D、電線桿埋入地下的深度
8、F1（世界一級方程式）賽車比賽是一項“極速運動”。比賽時，賽車要想跑出很高的速度，同時要保持運動過程中的穩定性，你認為賽車應怎樣進行設計？（D）
A、流線型外型，底盤高，很重 B、弧線型外型，底盤低，很輕
C、弧線型外型，底盤低，有一定自重 D、流線型外型，底盤低，有一定自重
9、分別在一根竹桿和一根同樣尺寸的脆性塑料桿上不斷加掛相同質量的重物，竹桿比脆性塑料桿能掛更多重物而不會斷裂，這說明下列哪個因素會影響結構的強度。（）
A、材料 B、結構的形狀 C、構件橫截面形狀 D、構件的連接方式
10、如圖所示為一款“小鳥”造型塑料CD架，在對其穩定性試驗中，隨著CD盤增加，穩定性降低，以至于發生傾覆。為了提高該產品穩定性。下列措施可行的是（）。
A、加長鳥嘴長度 B、改用強度更高的塑料
C、增加腳的長度 D、增加腳與鳥嘴之間的高度
11、下列哪個可以作為衡量結構構件強度的基本指標（）。
A、內力 B、應力 C、荷載量 D、材料
12、如果一個構件在5cm2的橫截面積上，受到外力的作用，產生了20N的內力，那么該構件的應力是（）。
A、25N/cm2 B、15N/cm2 C、4N/cm2 D、100N/cm2
9、分別在一根竹桿和一根同樣尺寸的脆性塑料桿上不斷加掛相同質量的重物，竹桿比脆性塑料桿能掛更多重物而不會斷裂，這說明下列哪個因素會影響結構的強度。（A）
A、材料 B、結構的形狀 C、構件橫截面形狀 D、構件的連接方式
10、如圖所示為一款“小鳥”造型塑料CD架，在對其穩定性試驗中，隨著CD盤增加，穩定性降低，以至于發生傾覆。為了提高該產品穩定性。下列措施可行的是（）。
A、加長鳥嘴長度 B、改用強度更高的塑料
C、增加腳的長度 D、增加腳與鳥嘴之間的高度
11、下列哪個可以作為衡量結構構件強度的基本指標（）。
A、內力 B、應力 C、荷載量 D、材料
12、如果一個構件在5cm2的橫截面積上，受到外力的作用，產生了20N的內力，那么該構件的應力是（）。
A、25N/cm2 B、15N/cm2 C、4N/cm2 D、100N/cm2
9、分別在一根竹桿和一根同樣尺寸的脆性塑料桿上不斷加掛相同質量的重物，竹桿比脆性塑料桿能掛更多重物而不會斷裂，這說明下列哪個因素會影響結構的強度。（A）
A、材料 B、結構的形狀 C、構件橫截面形狀 D、構件的連接方式
10、如圖所示為一款“小鳥”造型塑料CD架，在對其穩定性試驗中，隨著CD盤增加，穩定性降低，以至于發生傾覆。為了提高該產品穩定性。下列措施可行的是（C）。
A、加長鳥嘴長度 B、改用強度更高的塑料
C、增加腳的長度 D、增加腳與鳥嘴之間的高度
11、下列哪個可以作為衡量結構構件強度的基本指標（）。
A、內力 B、應力 C、荷載量 D、材料
12、如果一個構件在5cm2的橫截面積上，受到外力的作用，產生了20N的內力，那么該構件的應力是（）。
A、25N/cm2 B、15N/cm2 C、4N/cm2 D、100N/cm2
9、分別在一根竹桿和一根同樣尺寸的脆性塑料桿上不斷加掛相同質量的重物，竹桿比脆性塑料桿能掛更多重物而不會斷裂，這說明下列哪個因素會影響結構的強度。（A）
A、材料 B、結構的形狀 C、構件橫截面形狀 D、構件的連接方式
10、如圖所示為一款“小鳥”造型塑料CD架，在對其穩定性試驗中，隨著CD盤增加，穩定性降低，以至于發生傾覆。為了提高該產品穩定性。下列措施可行的是（C）。
A、加長鳥嘴長度 B、改用強度更高的塑料
C、增加腳的長度 D、增加腳與鳥嘴之間的高度
11、下列哪個可以作為衡量結構構件強度的基本指標（B）。
A、內力 B、應力 C、荷載量 D、材料
12、如果一個構件在5cm2的橫截面積上，受到外力的作用，產生了20N的內力，那么該構件的應力是（）。
A、25N/cm2 B、15N/cm2 C、4N/cm2 D、100N/cm2
9、分別在一根竹桿和一根同樣尺寸的脆性塑料桿上不斷加掛相同質量的重物，竹桿比脆性塑料桿能掛更多重物而不會斷裂，這說明下列哪個因素會影響結構的強度。（A）
A、材料 B、結構的形狀 C、構件橫截面形狀 D、構件的連接方式
10、如圖所示為一款“小鳥”造型塑料CD架，在對其穩定性試驗中，隨著CD盤增加，穩定性降低，以至于發生傾覆。為了提高該產品穩定性。下列措施可行的是（C）。
A、加長鳥嘴長度 B、改用強度更高的塑料
C、增加腳的長度 D、增加腳與鳥嘴之間的高度
11、下列哪個可以作為衡量結構構件強度的基本指標（B）。
A、內力 B、應力 C、荷載量 D、材料
12、如果一個構件在5cm2的橫截面積上，受到外力的作用，產生了20N的內力，那么該構件的應力是（C）。
A、25N/cm2 B、15N/cm2 C、4N/cm2 D、100N/cm2
13、下列不是影響結構強度因素的是（）。
A、材料 B、構件的連接方式 C、顏色 D、結構的形狀
14、鋼筋混凝土梁比無鋼筋的水泥梁的（）強度更強。
A、抗彎 B、抗壓 C、抗拉 D、抗剪
15、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素影響著結構強度。（）
A、材料 B、形狀 C、構件 D、連接方式
16、我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（）。
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
17、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（）。
A、截面越大，桿件的內力越大 B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大 D、截面越小，桿件承受的應力越大
18、折疊傘的傘骨之間的連接屬于（）。
A、鉸連接 B、膠連接 C、剛連接 D、焊接
13、下列不是影響結構強度因素的是（C）。
A、材料 B、構件的連接方式 C、顏色 D、結構的形狀
14、鋼筋混凝土梁比無鋼筋的水泥梁的（）強度更強。
A、抗彎 B、抗壓 C、抗拉 D、抗剪
15、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素影響著結構強度。（）
A、材料 B、形狀 C、構件 D、連接方式
16、我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（）。
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
17、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（）。
A、截面越大，桿件的內力越大 B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大 D、截面越小，桿件承受的應力越大
18、折疊傘的傘骨之間的連接屬于（）。
A、鉸連接 B、膠連接 C、剛連接 D、焊接
13、下列不是影響結構強度因素的是（C）。
A、材料 B、構件的連接方式 C、顏色 D、結構的形狀
14、鋼筋混凝土梁比無鋼筋的水泥梁的（C）強度更強。
A、抗彎 B、抗壓 C、抗拉 D、抗剪
15、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素影響著結構強度。（）
A、材料 B、形狀 C、構件 D、連接方式
16、我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（）。
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
17、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（）。
A、截面越大，桿件的內力越大 B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大 D、截面越小，桿件承受的應力越大
18、折疊傘的傘骨之間的連接屬于（）。
A、鉸連接 B、膠連接 C、剛連接 D、焊接
13、下列不是影響結構強度因素的是（C）。
A、材料 B、構件的連接方式 C、顏色 D、結構的形狀
14、鋼筋混凝土梁比無鋼筋的水泥梁的（C）強度更強。
A、抗彎 B、抗壓 C、抗拉 D、抗剪
15、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素影響著結構強度。（B）
A、材料 B、形狀 C、構件 D、連接方式
16、我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（）。
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
17、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（）。
A、截面越大，桿件的內力越大 B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大 D、截面越小，桿件承受的應力越大
18、折疊傘的傘骨之間的連接屬于（）。
A、鉸連接 B、膠連接 C、剛連接 D、焊接
13、下列不是影響結構強度因素的是（C）。
A、材料 B、構件的連接方式 C、顏色 D、結構的形狀
14、鋼筋混凝土梁比無鋼筋的水泥梁的（C）強度更強。
A、抗彎 B、抗壓 C、抗拉 D、抗剪
15、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素影響著結構強度。（B）
A、材料 B、形狀 C、構件 D、連接方式
16、我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（B）。
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
17、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（）。
A、截面越大，桿件的內力越大 B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大 D、截面越小，桿件承受的應力越大
18、折疊傘的傘骨之間的連接屬于（）。
A、鉸連接 B、膠連接 C、剛連接 D、焊接
13、下列不是影響結構強度因素的是（C）。
A、材料 B、構件的連接方式 C、顏色 D、結構的形狀
14、鋼筋混凝土梁比無鋼筋的水泥梁的（C）強度更強。
A、抗彎 B、抗壓 C、抗拉 D、抗剪
15、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素影響著結構強度。（B）
A、材料 B、形狀 C、構件 D、連接方式
16、我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（B）。
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
17、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（D）。
A、截面越大，桿件的內力越大 B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大 D、截面越小，桿件承受的應力越大
18、折疊傘的傘骨之間的連接屬于（）。
A、鉸連接 B、膠連接 C、剛連接 D、焊接
13、下列不是影響結構強度因素的是（C）。
A、材料 B、構件的連接方式 C、顏色 D、結構的形狀
14、鋼筋混凝土梁比無鋼筋的水泥梁的（C）強度更強。
A、抗彎 B、抗壓 C、抗拉 D、抗剪
15、吊蘭支撐架使用三角形支架結構，而不用由一根直桿挑起的結構，這說明以下哪個因素影響著結構強度。（B）
A、材料 B、形狀 C、構件 D、連接方式
16、我們常用的A形梯不直接采用鋁合金片，而用長方形截面的鋁合金構件，這說明什么影響了梯子的結構強度（B）。
A、構件的材料 B、構件的形狀 C、重心的高低 D、連接方式
17、材質相同，截面粗細不同的兩個桿件，在相同的拉力作用下，遭受破壞的程度不一樣，細截面的桿件先被破壞，原因是（D）。
A、截面越大，桿件的內力越大 B、 截面越小，桿件的內力越小
C、截面越大，桿件承受的應力大 D、截面越小，桿件承受的應力越大
18、折疊傘的傘骨之間的連接屬于（A）。
A、鉸連接 B、膠連接 C、剛連接 D、焊接

展開更多......

收起↑
