電子電路制作方法

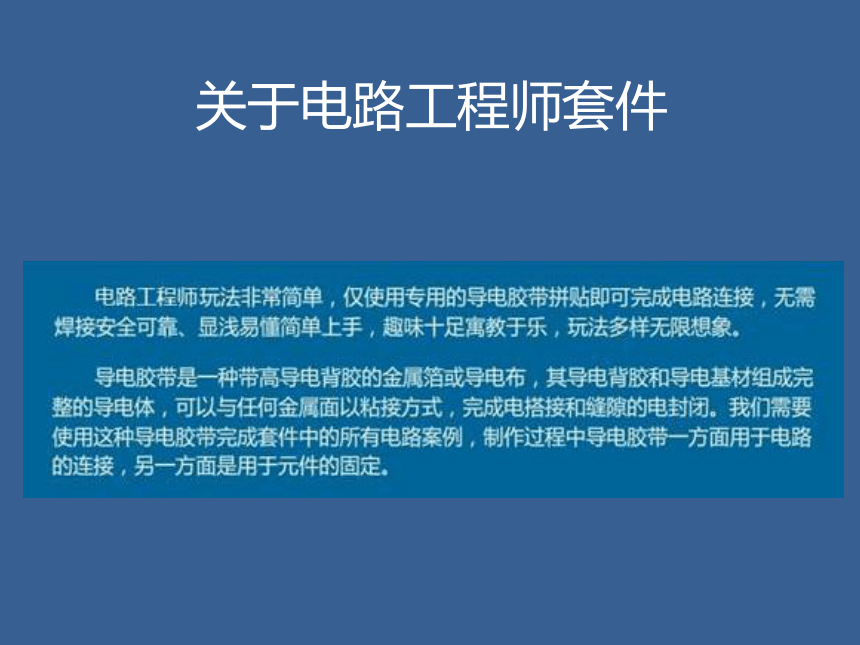

關于電路工程師套件

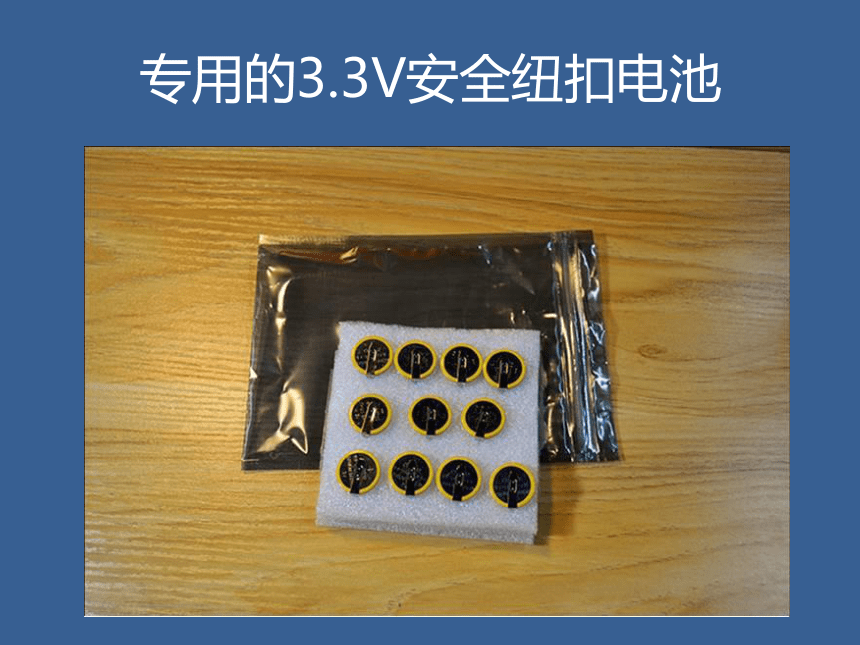

專用的3.3V安全紐扣電池

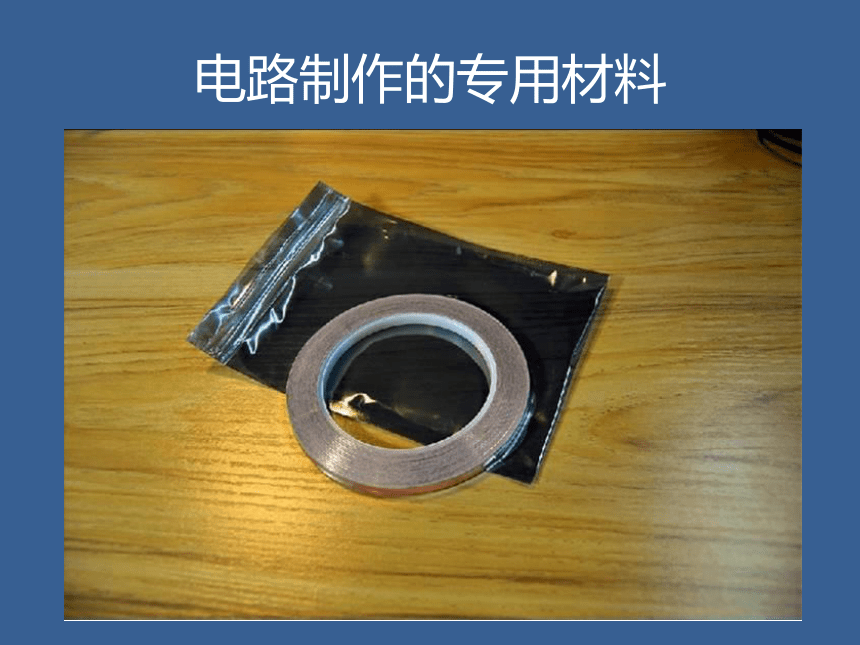

電路制作的專用材料

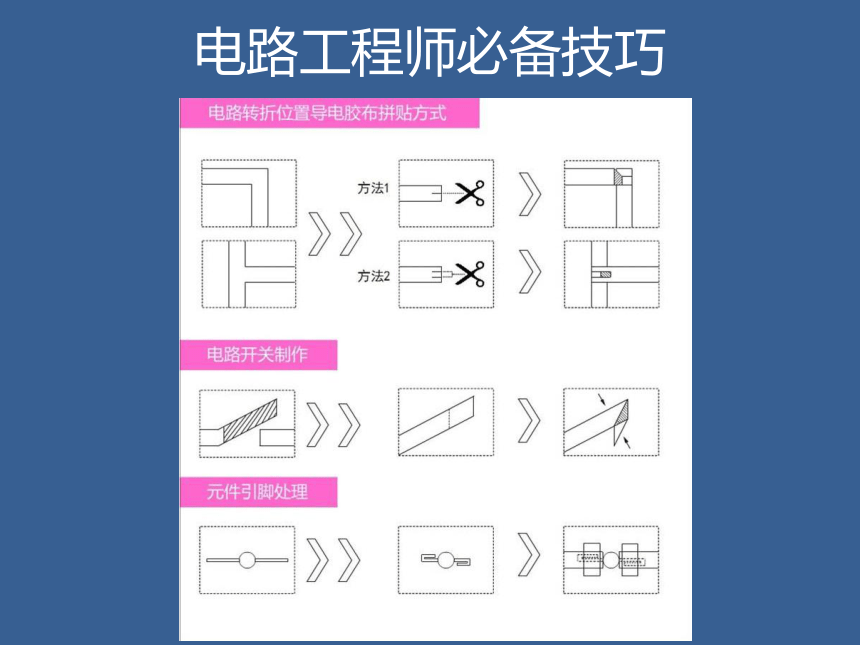

電路工程師必備技巧
制作技巧
電路的轉角
一是“柔軟拐彎法”，
每逢電路轉角的地方，我們可以將導電膠帶慢慢貼到轉角前，然后向上折起來，最后轉一定角度再向下繼續貼讓銅箔膠帶準確地拐彎。
二是“層疊粘貼法”：每逢電路轉角的地方，我們先使用剪刀把銅箔膠帶剪斷。然后取出另外一段銅箔膠帶，在其一端中間剪一刀，撕開背膠，把這一端其中一面的銅箔折疊覆下去。接下來我們需要把處理后的銅箔膠帶覆蓋粘貼在轉角處的膠帶上，這樣兩條膠帶就連通了。
電路的分支——制作方法
當電路出現分支的時候，因為銅箔膠帶具有單面導電性如果我們呢直接將膠帶粘貼在兩段膠帶之間，那么就會造成電路的接觸不良，甚至是無法連通電路無法工作。在制作貼紙電路的時候，如果碰到分支的情況，我們可以先把“主干道”的銅箔平整地貼好，然后再處理支路。支路銅箔在粘貼前也需要進行處理，我們需要使用剛剛介紹過的“層疊粘貼法”，
在其一端中間剪一刀，撕開背膠，把這一端其中一面的銅箔折疊覆下去，最后把這銅箔粘貼上，注意剛剛處理好的一端需要與“主干道”重合。
分支實物圖
元件引腳的處理
為了能讓電子元件更好地粘合在紙板上我們需要對元件的引腳進行適當的處理，在制作過程中我們使用的大多數是帶插腳的元件，所以第一步我們需要把元件的引腳壓平，對于有較長引腳的元件我們還引腳進行折疊從而擴大粘貼面積。
元件的粘貼
馬上動手
快樂實驗
動畫展示
