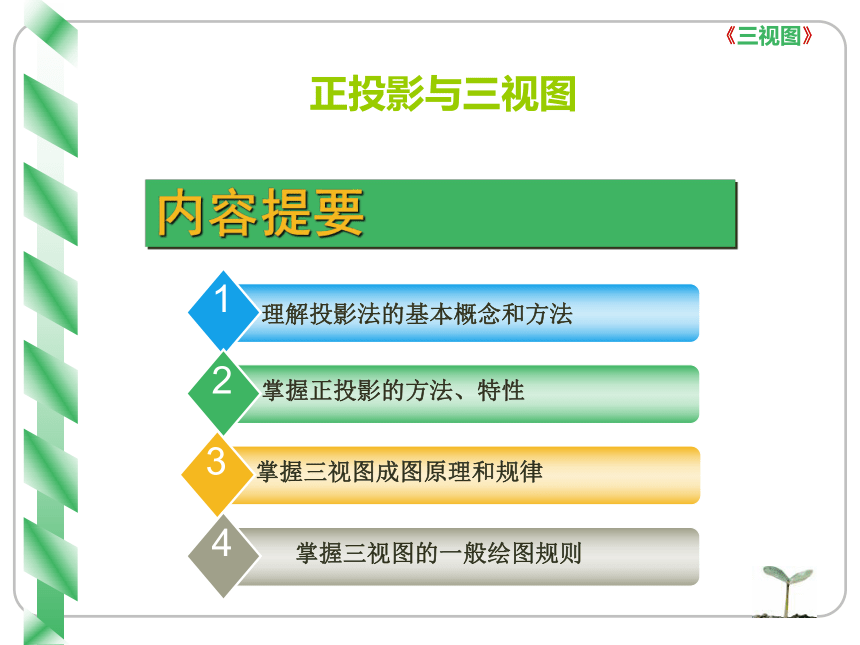

內容提要
理解投影法的基本概念和方法
1
掌握正投影的方法、特性
2
掌握三視圖成圖原理和規律
3
掌握三視圖的一般繪圖規則
4
正投影與三視圖
（一）正投影與三視圖

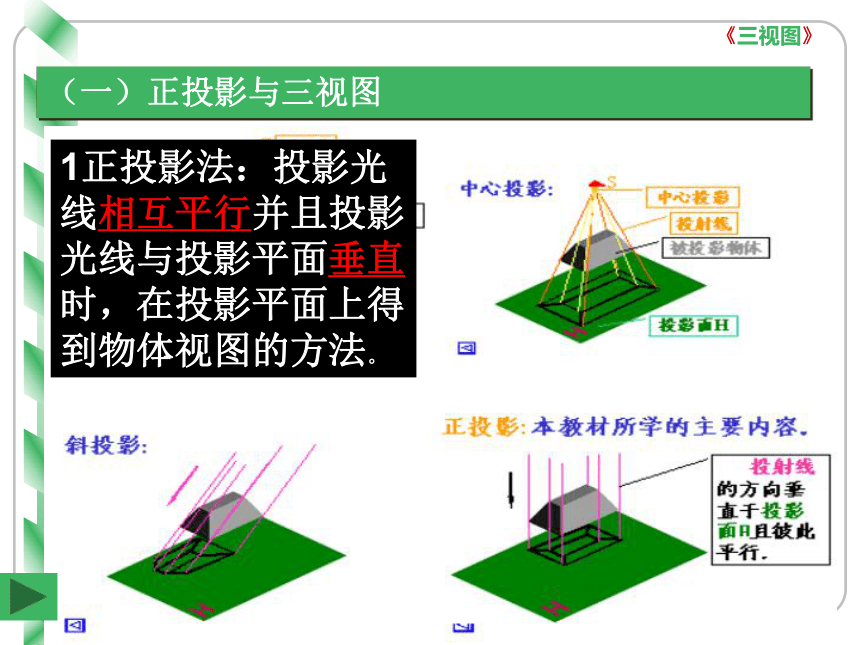

1正投影法：投影光線相互平行并且投影光線與投影平面垂直時，在投影平面上得到物體視圖的方法。

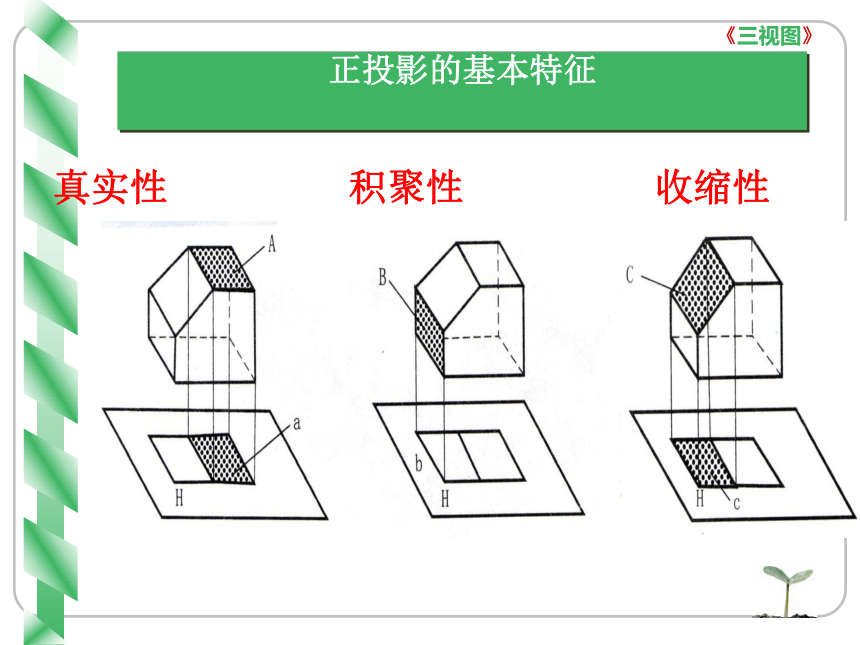

正投影的基本特征
真實性 積聚性 收縮性
思考題：

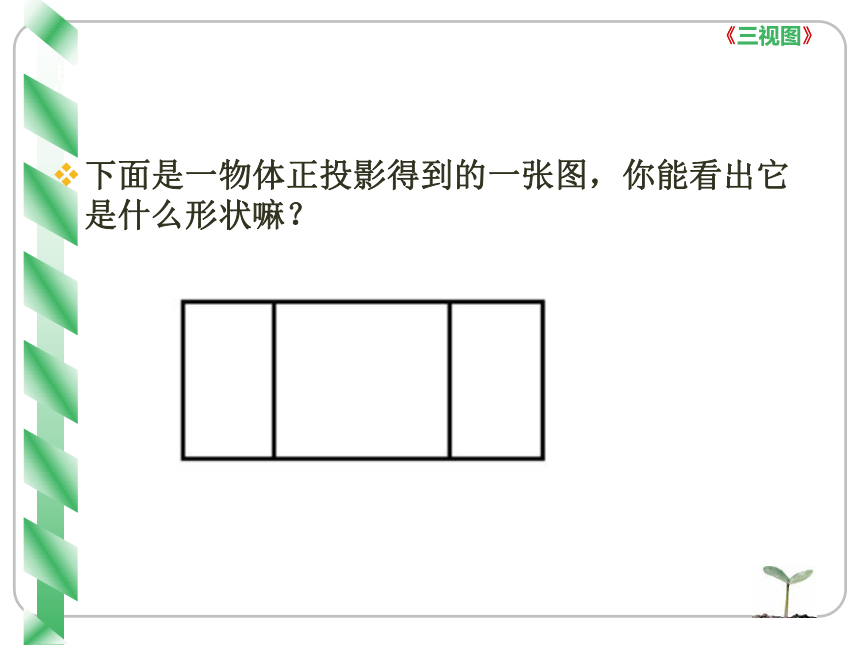

下面是一物體正投影得到的一張圖，你能看出它是什么形狀嘛？

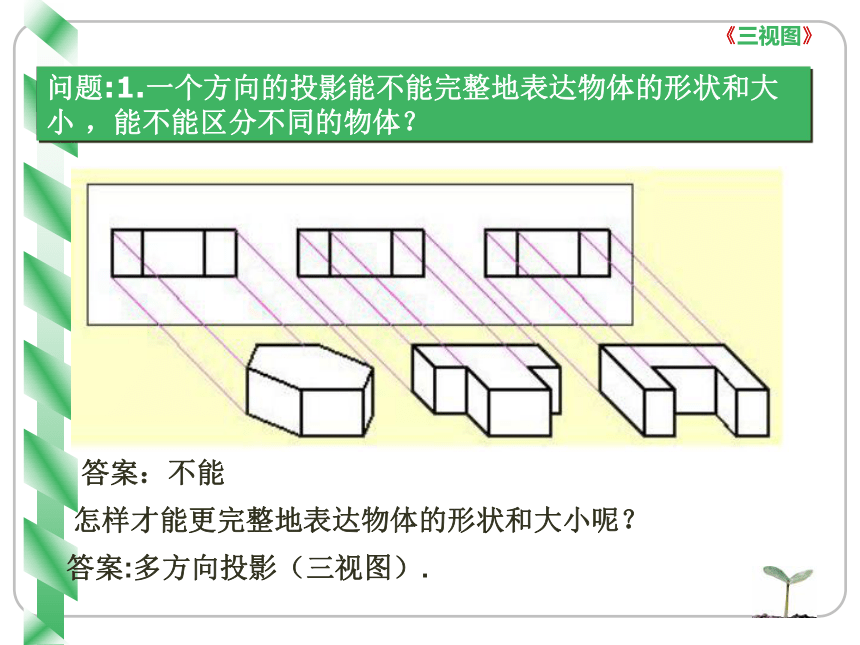

問題:1.一個方向的投影能不能完整地表達物體的形狀和大小 ，能不能區分不同的物體？
答案：不能
怎樣才能更完整地表達物體的形狀和大小呢？
答案:多方向投影（三視圖）.

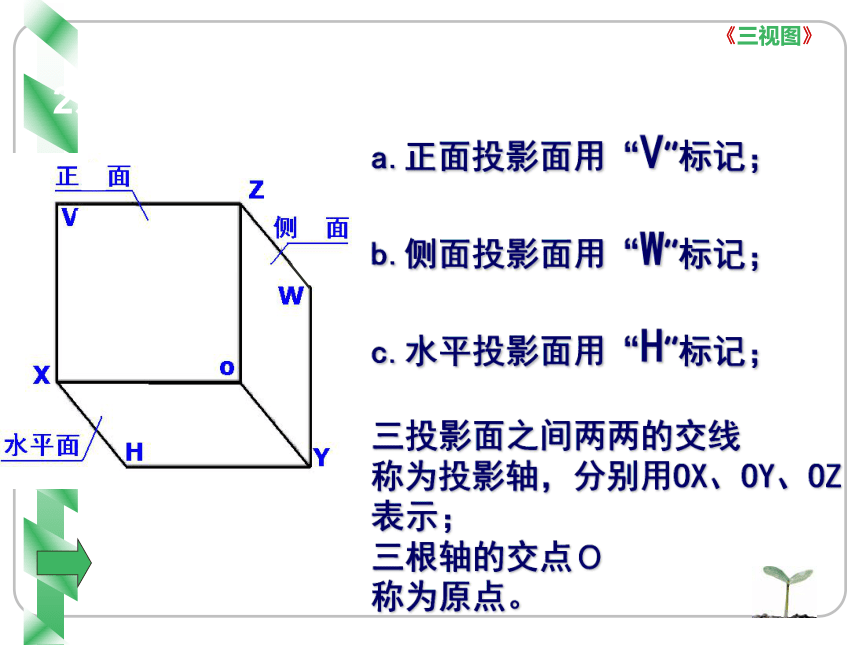

a.正面投影面用“V”標記；
b.側面投影面用“W”標記；
c.水平投影面用“H”標記；
三投影面之間兩兩的交線
稱為投影軸，分別用OX、OY、OZ表示；
三根軸的交點Ｏ
稱為原點。
2、三視圖的形成
二、三視圖的形成

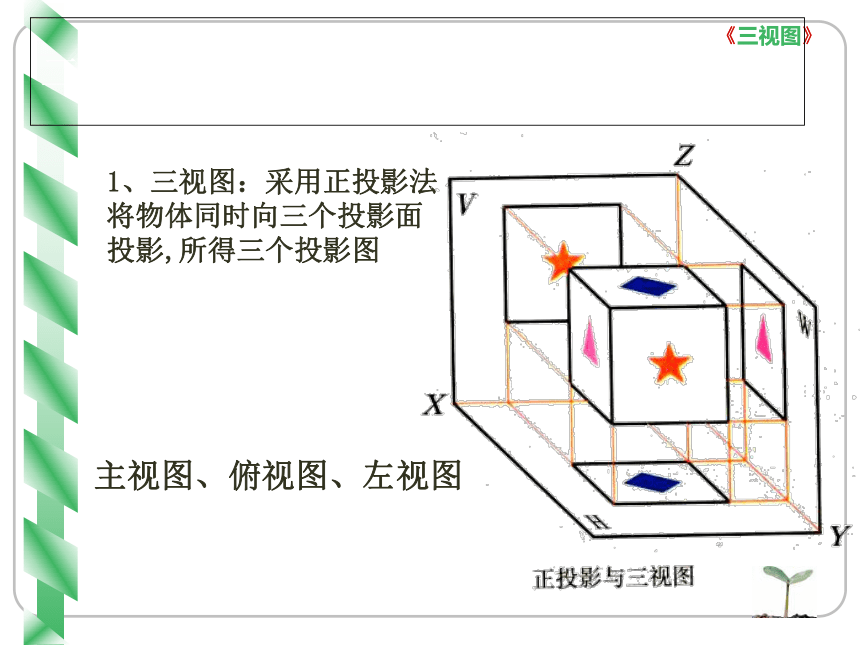

1、三視圖：采用正投影法將物體同時向三個投影面投影,所得三個投影圖
主視圖、俯視圖、左視圖

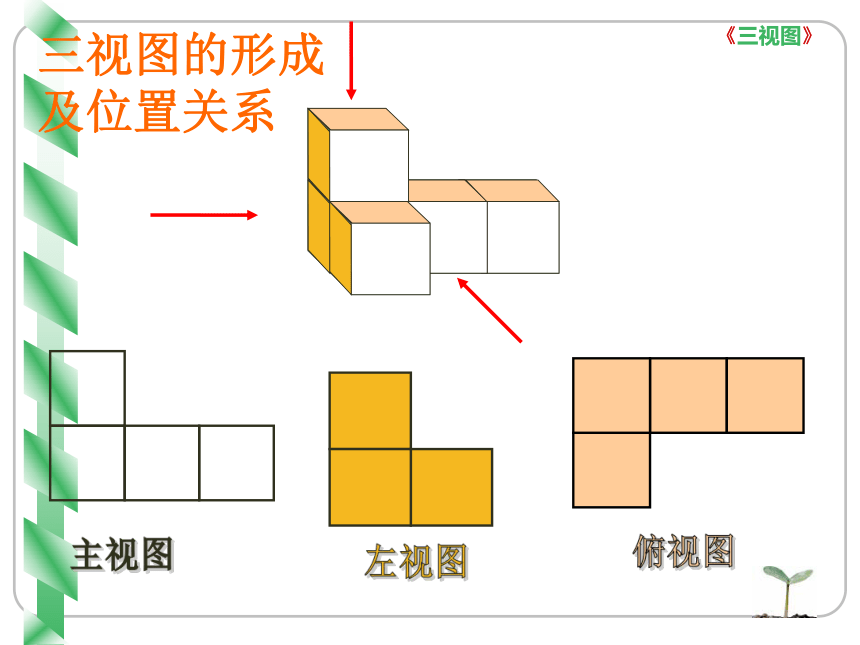

三視圖的形成
及位置關系

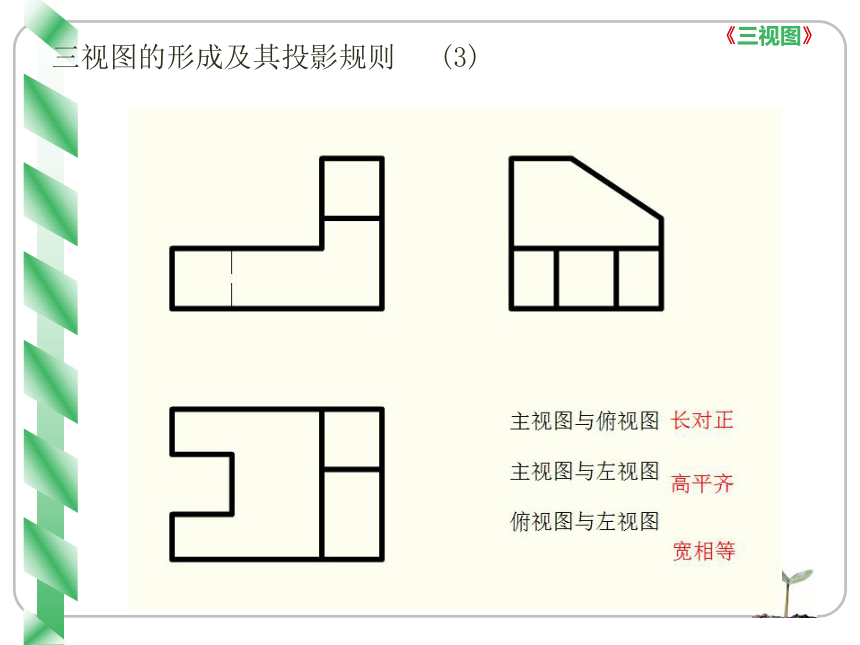

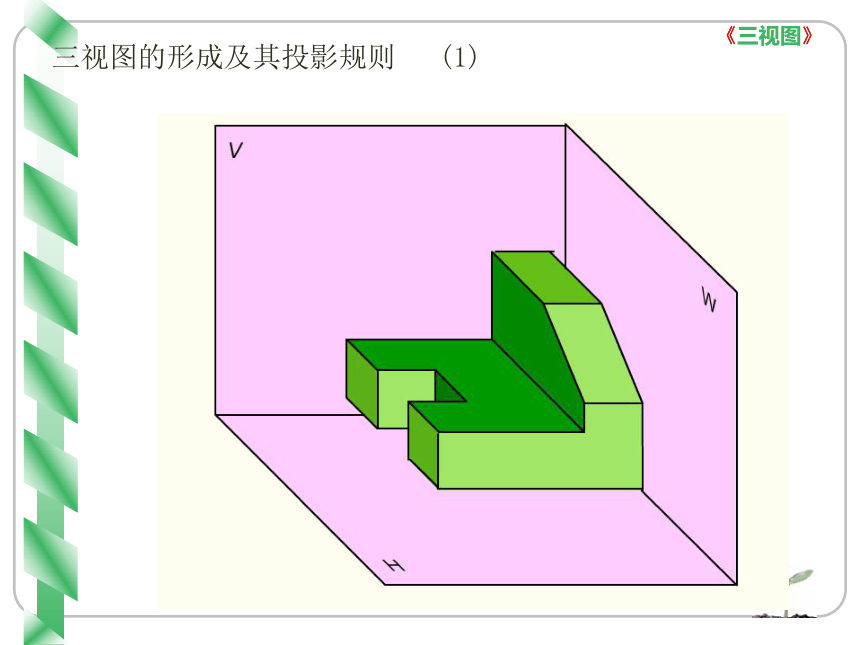

三視圖的形成及其投影規則 (1)

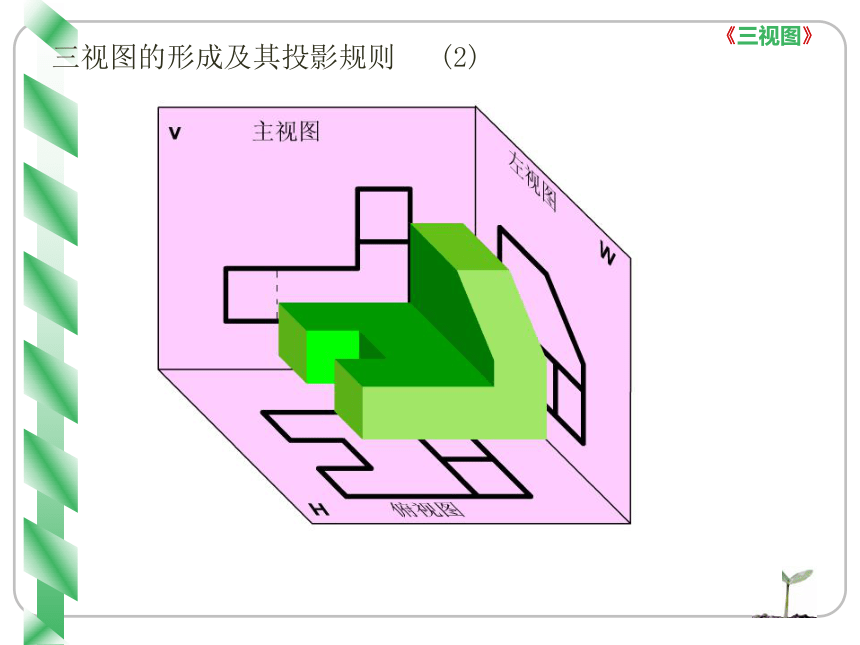

三視圖的形成及其投影規則 (2)
三視圖的形成及其投影規則 (3)

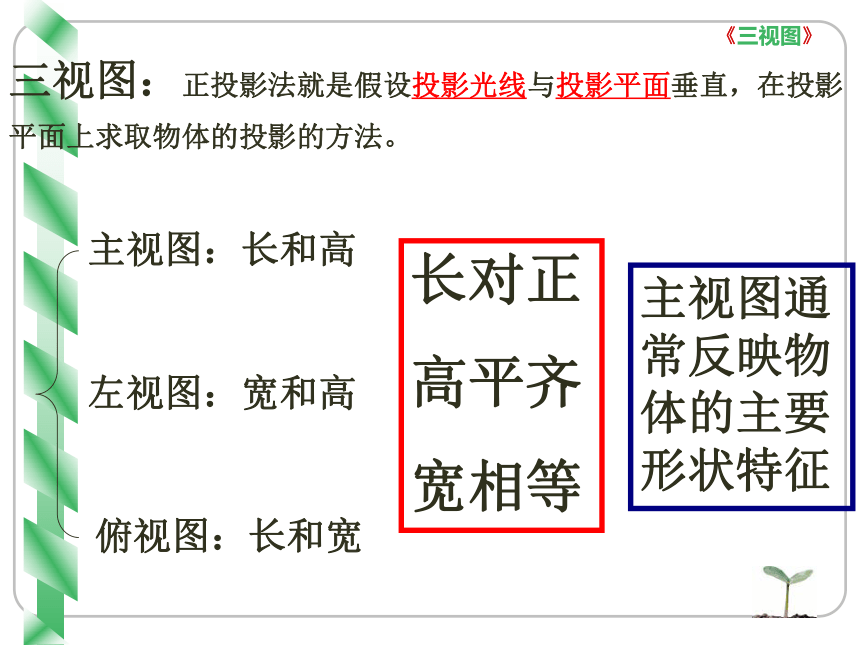

三視圖：正投影法就是假設投影光線與投影平面垂直，在投影平面上求取物體的投影的方法。
主視圖：長和高
左視圖：寬和高
俯視圖：長和寬
長對正
高平齊
寬相等
主視圖通常反映物體的主要形狀特征
主視圖
俯視圖
側視圖
三視圖反映的形體方位
上
下
左
右
左
右
前
后
上
下
前
后
靠近主視圖的是形體后面,
遠離主視圖的是形體前面。
主
俯
左
練習
3.三視圖的畫法
a、分析物體的基本形體組成及其形狀、大小、位置關系
b、確定主視方向（最能反映物體的主要形狀特征） ， 一般先畫出主視圖
c、根據三等關系畫出俯視圖和側視圖（不可見部分輪廓線用虛線畫出，對稱線、軸線和圓的中心線均用點劃線畫出，由大到小、由外形到內形及3 個視圖配合作圖將三個視圖畫出，使每個部分符合“長對正（用豎直輔助線畫標準）、高平齊（用水平輔助線畫標準）、 寬相等（用45°斜線畫標準）”的投影規律。
d、用B或2B鉛筆加粗可見輪廓線，擦去輔助線（ 高考、會考時試卷要掃描，如果不描黑將掃描不進計算機，為空白卷不得分 ）
《機械制圖》國家標準中規定的圖線
圖線名稱 圖線型式 圖線寬度 一般應用
粗實線 b=0.5~2 可見輪廓線
細實線 約b/2 尺寸線、尺寸界線
引出線、剖面線
虛線 約b/2 不可見輪廓線
細點劃線 約b/2 軸線、對稱中心線
波浪線 約b/2 斷裂處的邊界線、視圖和剖視的分界線
雙點劃線 約b/2 假想輪廓線
單位：mm
畫圖時應注意的問題
1、先畫主體部分，后畫次要部分。
2、幾個視圖要配合著畫。
不要先畫完一個視圖，再畫另一個視圖。一 般是先畫主視圖 再確定左視圖和俯視圖
3、各部分之間畫出分界線
4、描深時先畫圓或圓弧，后畫直線，不可 見
輪廓部分用虛線畫出，對稱線、軸線和圓的中心 線均用點劃線畫出。
4.形體有對稱的切槽,畫視圖時為了表達對稱性
一般畫出中心線(點劃線)
5.模型房
X
30
18
30
20
30
18
30
20
30
18
30
20
30
18
30
20
B
1.根據如圖所示的組合體，在下列選項中選出正確
的左視圖
練習題
2.根據立體圖和主視圖，補畫俯視圖和左視圖中缺少的圖線。 (高考樣題）
3.根據立體圖和主視圖，補畫俯視圖和左視圖中缺少的圖線。
4.根據立體圖補全三視圖中所缺的圖線
5.已知物體三視圖的外輪廓，構思該物體
構思過程：
